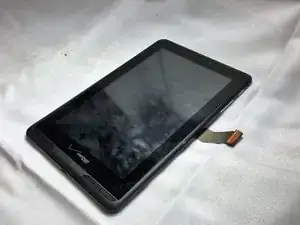

Замена экрана Verizon Ellipsis 7

Удерживайте кнопку питания, пока экран не погаснет, чтобы выключить устройство.

Извлеките SIM-карту из устройства, чтобы предотвратить повреждение.

Чтобы вынуть SIM-карту, откройте крышку слота SIM на боковой стороне устройства.

Нажмите на SIM-карту и вытяните её после щелчка.

Снимите заднюю панель.

Осторожно подденьте заднюю крышку пластиковой монтажной лопаткой.

Используйте инструмент для открытия, чтобы полностью отсоединить крышку. Не пытайтесь снять заднюю крышку руками.

Обязательно подденьте все стороны устройства. Попытка снять заднюю крышку, когда часть её всё ещё прикреплена, может привести к её ломке.

Снимите плату зарядного порта (micro-USB).

Открутите указанные винты крестовой отверткой Phillips #00.

Винты, показанные на фото, чаще всего имеют длину 4,76 мм.

Отсоедините ленточный кабель, соединяющий плату зарядного порта с материнской платой, с помощью пинцета.

Захватите пинцетом боковые части чёрного пластмассового разъёма. Не захватывайте провода и не пытайтесь выдавить разъём снизу.

Будьте чрезвычайно осторожны при отсоединении ленточного кабеля. Он очень хрупкий.

Снимите плату зарядного порта с телефона с помощью пинцета.

Установите заменяющий плату зарядного порта в телефон.

Будьте осторожны при установке ленточного кабеля на новую плату зарядного порта.

Снимите по 2 винта с каждого динамика, всего 4 винта, используя крестовую отвертку Phillips #00.

Винты, показанные на фото, чаще всего имеют длину 4,76 мм.

С помощью пинцета аккуратно поднимите разъём, чтобы отсоединить его от материнской платы.

Осторожно приподнимите и выньте динамики из устройства пинцетом.

С помощью пинцета аккуратно отсоедините жгут кабелей питания от материнской платы.

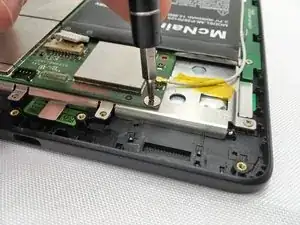

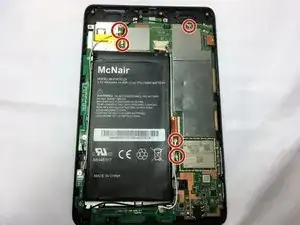

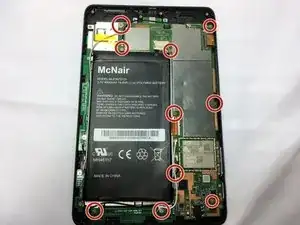

Открутите 10 винтов, крепящих материнскую плату, используя крестовую отвертку Phillips #0.

Винты, показанные на первом фото, чаще всего имеют длину 4,76 мм.

Винт, показанный на втором фото, короче — 3,175 мм, чем остальные винты.

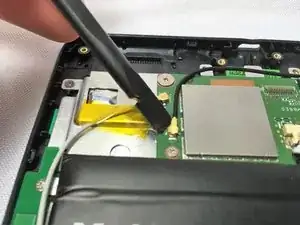

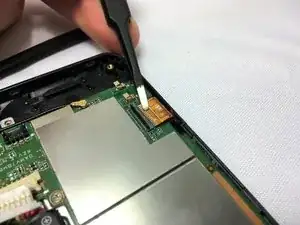

С помощью лопатки отсоедините 5 антенных кабельных разъёмов от материнской платы.

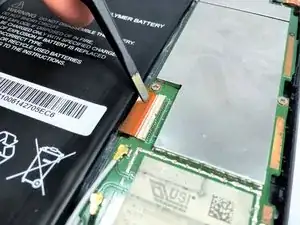

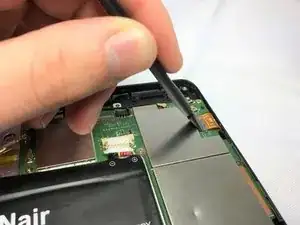

Отсоедините два ZIF-разъёма, подключённых к материнской плате, с помощью лопатки. Поднимите металлическую часть разъёма и затем снимите разъём с гнезда.

После отсоединения аккуратно снимите разъём с помощью пинцета.

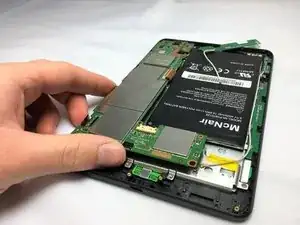

После отключения разъёмов можно аккуратно приподнять материнскую плату и извлечь её из устройства.

Извлеките материнскую плату из планшета.

Используйте лопатку, чтобы отсоединить прессовый разъём.

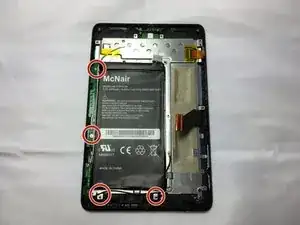

После извлечения материнской платы снимите ещё две платы, открутив 4 винта крестовой отверткой Phillips #00.

Винты, показанные на фото, чаще всего имеют длину 4,76 мм.

Снимите секцию ленты с листовой пластиной, поддев плоским концом лопатки.

Это может нанести повреждение вашему устройству. Будьте очень осторожны при соскребании пластины с устройства.

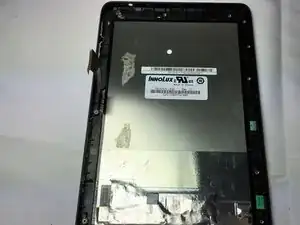

Удалите металлическую пластину с экрана.
