Замена фронтальной камеры Viewsonic gTablet UPC300-2.2

Используя лопатку или металлические пинцеты, извлеките резиновые заглушки винтов из их гнёзд, расположенных в каждом из четырёх углов задней крышки.

Терпение! Они закреплены на клею и требуют времени и нескольких попыток для удаления.

Используя отвертку PH00, выкрутите винты длиной 5,8 мм, расположенные под каждой резиновой заглушкой (всего 4).

Используя плоский конец инструмента для поддевания, отделите заднюю крышку от остальной части планшета.

Начиная рядом с портом зарядки, двигайтесь в одном направлении по периметру устройства.

Не вставляйте инструмент для поддевания глубже, чем необходимо для отделения крышки. Вы можете повредить другие компоненты!

Снимите заднюю крышку, чтобы получить доступ к внутренностям устройства.

Батарея — это большой чёрный прямоугольник, занимающий большую часть внутреннего пространства устройства.

Некоторые провода зафиксированы лентой. Её необходимо удалить, прежде чем можно будет вынуть батарею. Отклейте аккуратно; она пригодится позже.

Используя ПЛАСТИКОВЫЙ инструмент, поочерёдно поднимайте оба конца разъёма силового кабеля, оттягивая их от гнезда. Это постепенно выведёт разъём из посадочного места.

Белый разъём (красная маркировка) отсоединяется, тогда как почти белый разъём (оранжевая маркировка) остаётся на материнской плате.

Пинцетом снимите защитную пенную подкладку над фронтальной камерой.

Выньте камеру из её гнезда и отложите в сторону.

Обязательно отведите провода в сторону перед попыткой сдвинуть батарею — они всё ещё подключены и не должны подвергаться напряжению!

Осторожно приподнимите батарею и уберите её в сторону.

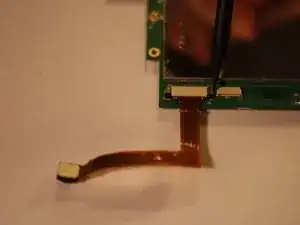

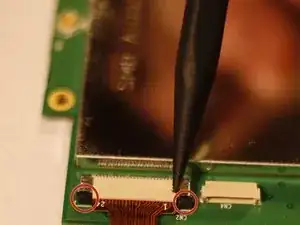

Фронтальная камера зафиксирована сложным разъёмом. Его нельзя вынуть, пока не будут подняты две чёрные защёлки, показанные здесь. После подъёма защёлок аккуратно вытяните разъём пинцетом.

Установите новую камеру, выполнив эти шаги в обратном порядке.

Не забудьте опустить чёрные защёлки обратно после подключения новой камеры!
