Замена фронтальной камеры Verizon Ellipsis 7

Удерживайте кнопку питания до тех пор, пока экран не погаснет, чтобы выключить устройство.

Извлеките SIM-карту из устройства, чтобы предотвратить повреждение.

Чтобы извлечь SIM-карту, откройте крышку слота SIM на боковой стороне устройства.

Нажмите на SIM-карту и вытяните её после щелчка.

Снимите заднюю панель.

Осторожно подденьте заднюю крышку пластиковой лопаткой для вскрытия.

Используйте инструмент для открытия, чтобы полностью отсоединить крышку. Не пытайтесь снимать заднюю крышку вручную.

Обязательно подденьте все стороны устройства. Попытка снять заднюю крышку при частичном её прикреплении может сломать крышку.

Снимите разъём зарядки (micro-USB).

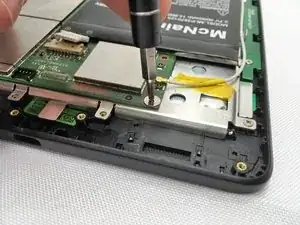

Отвинтите указанные винты крестовой отвёрткой Phillips #00.

Винты, показанные на фото, чаще всего имеют размер 4.76 мм.

Отсоедините шлейф, соединяющий плату разъёма зарядки с материнской платой, используя пинцет.

Зацепите пинцетом стороны чёрного пластикового разъёма. Не беритесь за провода и не пытайтесь выдавить его снизу.

Будьте крайне осторожны при отсоединении шлейфа. Он очень хрупкий.

Снимите плату разъёма зарядки с телефона с помощью пинцета.

Установите запасной разъём зарядки в телефон.

Будьте внимательны при подключении шлейфа к новой плате разъёма зарядки.

Снимите по 2 винта с каждого динамика, всего 4 винта, используя крестовую отвёртку Phillips #00.

Винты, показанные на фото, чаще всего имеют размер 4.76 мм.

С помощью пинцета осторожно приподнимите разъём, чтобы отсоединить его от материнской платы.

Осторожно выньте динамики из устройства, потянув их пинцетом вверх и наружу.

Используйте пинцет, чтобы аккуратно отсоединить жгут питающих проводов от материнской платы.

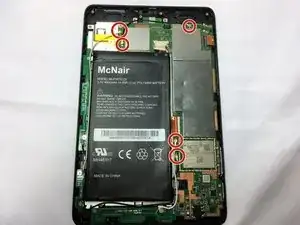

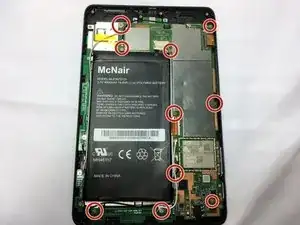

Снимите 10 винтов с материнской платы, используя крестовую отвёртку Phillips #0.

Винт, показанный на первом изображении, чаще всего имеет размер 4.76 мм.

Винт, показанный на втором изображении, короче остальных: 3.175 мм.

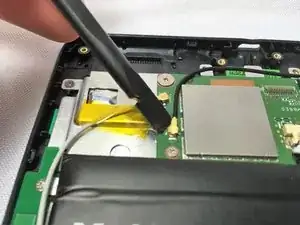

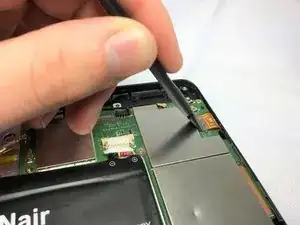

С помощью лопатки отсоедините 5 антенных разъёмов от материнской платы.

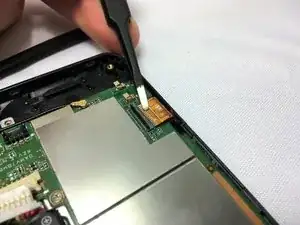

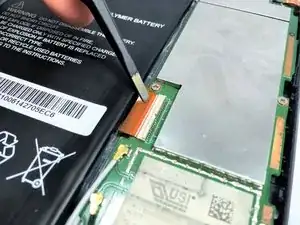

Отсоедините два ZIF-разъёма, подключённых к материнской плате, с помощью лопатки. Поднимите металлическую часть разъёма и снимите её с порта.

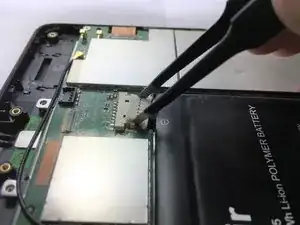

После отсоединения от порта аккуратно оттяните металлическую часть от разъёма пинцетом.

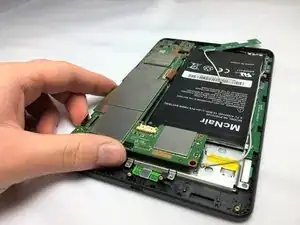

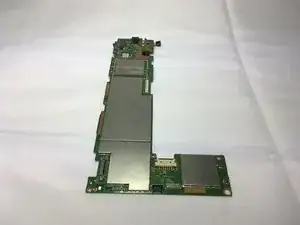

Когда все разъёмы будут отсоединены, вы можете аккуратно приподнять материнскую плату и извлечь её из устройства.

Убедитесь, что разъём press lift отключён с помощью лопатки, затем аккуратно переверните материнскую плату.

Отсоедините камеру, расположенную в центре платы, с помощью пинцета.
