Замена батареи Viewsonic gTablet UPC300-2.2

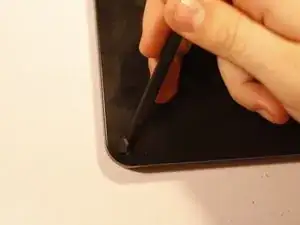

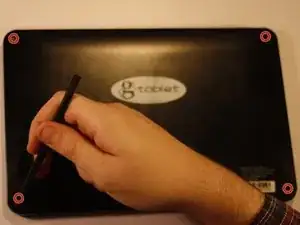

С помощью лопатки или металлических пинцетов выньте резиновые заглушки винтов из их гнёзд, расположенных в четырёх углах задней крышки.

Терпение! Они закреплены клеем и могут потребовать времени и нескольких попыток для удаления.

С помощью отвертки PH00 отвинтите винты 5,8 мм, находящиеся под каждой резиновой заглушкой (всего 4).

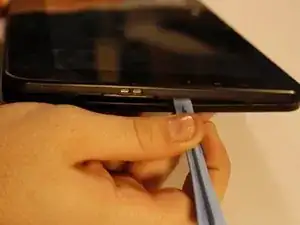

Используя плоский конец монтажного инструмента, отожмите заднюю крышку от остальной части gTablet.

Начиная рядом с портом зарядки, двигайтесь в одном направлении по периметру устройства.

Не вставляйте инструмент глубже, чем необходимо, чтобы отделить заднюю крышку. Вы можете повредить другие компоненты!

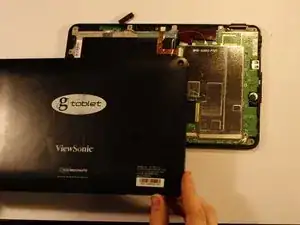

Снимите заднюю крышку, чтобы получить доступ к внутренностям устройства.

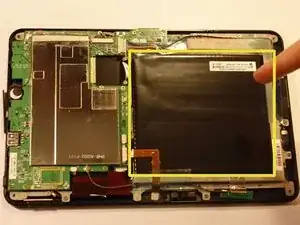

Батарея — это большой чёрный квадрат, занимающий значительную часть внутреннего пространства устройства.

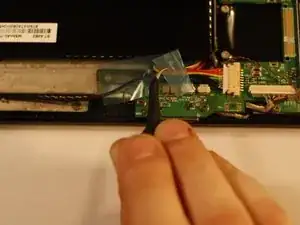

Несколько проводов закреплены лентой. Её необходимо снять, прежде чем извлекать батарею. Аккуратно оторвите ленту; она понадобится позже.

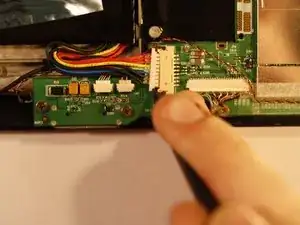

Используя ПЛАСТИКОВЫЙ инструмент, аккуратно подтолкните поочерёдно оба конца разъёма питания, отводя их от корпуса. Это постепенно выведет разъём из посадочного места.

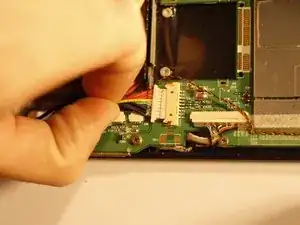

Белый разъём (красная отметка) отстёгивается, тогда как кремовый разъём (оранжевая отметка) остаётся на материнской плате.

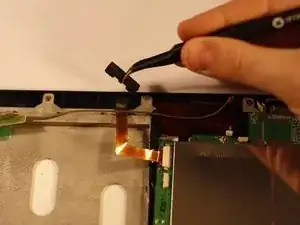

С помощью пинцета снимите защитный пенопластовый держатель с модуля фронтальной камеры.

Выньте камеру из её гнезда и отложите в сторону.

Перед тем как извлекать батарею, убедитесь, что провода убраны, поскольку они всё ещё подключены и не должны подвергаться натяжению.

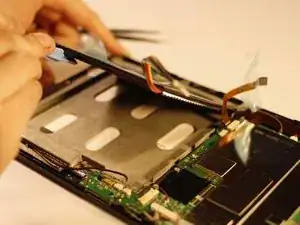

Аккуратно приподнимите батарею и выньте её из устройства, отложив в сторону.
