Замена антенны Viewsonic gTablet UPC300-2.2

С помощью лопатки или металлических пинцетов выпрессуйте резиновые заглушки винтов из их гнёзд, расположенных в каждом из четырёх углов задней крышки.

Терпение! Они закреплены клеем и могут потребовать времени и нескольких попыток для удаления.

Используя крестовую отвёртку PH00, выкрутите винты длиной 5.8 мм, расположенные под каждой резиновой заглушкой (всего 4).

Используя плоский конец инструмента для поддёма, отделите заднюю крышку от остальной части планшета.

Начиная вблизи порта зарядки, двигайтесь в одном направлении по периметру устройства.

Не вставляйте инструмент глубже, чем необходимо для отделения задней крышки. Вы можете повредить другие компоненты!

Снимите заднюю крышку, чтобы открыть внутреннюю часть устройства.

Батарея — это большой чёрный прямоугольник, занимающий значительную часть внутренней площади устройства.

Некоторые провода зафиксированы лентой. Её нужно снять перед извлечением батареи. Аккуратно оторвите ленту; она пригодится позже.

Используя ПЛАСТИКОВЫЙ инструмент по вашему выбору, поочерёдно оттолкните оба конца разъёма кабеля питания от его корпуса. Это позволит постепенно вытащить разъём.

Белый разъём (красная маркировка) снимается, в то время как светло-бежевый разъём (оранжевая маркировка) остаётся на материнской плате.

Пинцетом снимите защитную поролоновую подкладку с передней камеры.

Вытащите камеру из её гнезда и отложите в сторону.

Перед попыткой снять батарею убедитесь, что провода отведены в сторону — они всё ещё подключены и не должны испытывать напряжения!

Осторожно приподнимите батарею и снимите её с устройства, отложите в безопасное место.

С помощью пинцета или методом расшатывания лопаткой отключите два провода (показаны справа от корпуса разъёма питания батареи) от их гнёзд.

Очень легко повредить провода, идущие к этим разъёмам! Двигайтесь медленно и применяйте минимальное усилие, чтобы предотвратить повреждение.

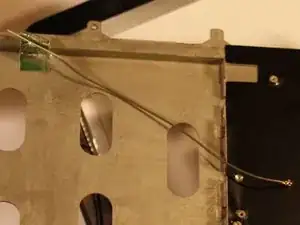

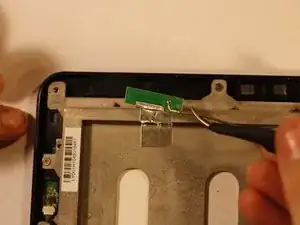

Найдите приёмник антенны, прикреплённый к каркасу ЖК-экрана фольгированной лентой. Аккуратно отогните фольгу и снимите антенну.

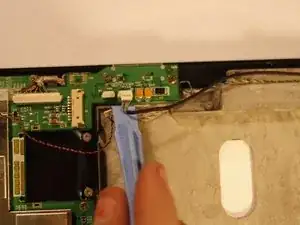

Проследите провод антенны до места его подключения к материнской плате. Осторожно поверните и приподнимите соединение, чтобы отсоединить его.

Теперь вы можете установить новую антенну, выполнив эти шаги в обратном порядке.
