Замена задней камеры Verizon Ellipsis 7

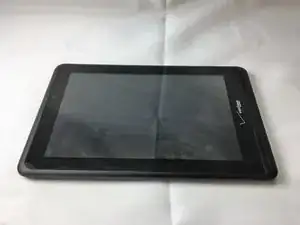

Удерживайте кнопку питания, пока экран не станет черным, чтобы выключить устройство.

Извлеките SIM-карту, чтобы предотвратить возможные повреждения.

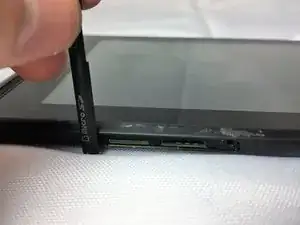

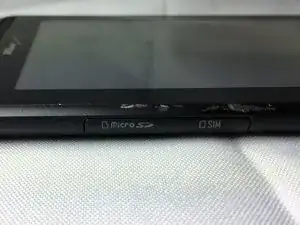

Чтобы извлечь SIM-карту, откройте крышку слота, расположенную сбоку устройства.

Нажмите на SIM-карту и вытяните её, после того как услышите щелчок.

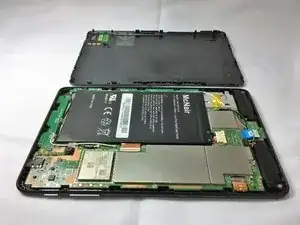

Снимите заднюю панель.

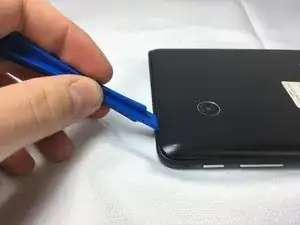

Аккуратно подденьте заднюю крышку пластиковой инструментом для вскрытия.

Используйте инструмент, чтобы полностью отсоединить крышку. Не пытайтесь снять крышку руками.

Убедитесь, что вы поддели все стороны устройства. Попытка снять заднюю крышку, когда часть её всё ещё прикреплена, может привести к её поломке.

Снимите порт зарядки (micro-USB).

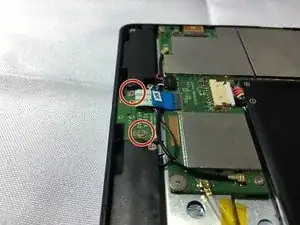

Открутите отмеченные винты с помощью отвёртки Phillips #00.

На изображении показаны наиболее распространённые винты длиной 4,76 мм.

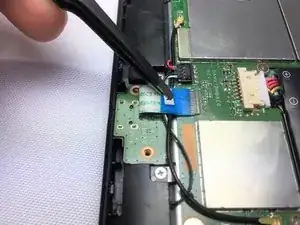

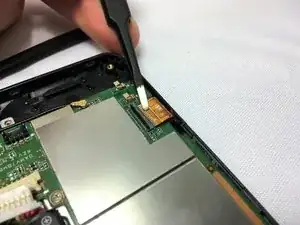

Отсоедините шлейф, соединяющий плату порта зарядки с материнской платой, с помощью пинцета.

Используйте пинцет, чтобы взяться за боковые стороны чёрного пластикового разъёма. Не беритесь за провода и не пытайтесь поддеть разъём снизу.

Будьте предельно осторожны при отсоединении шлейфа. Он очень хрупкий.

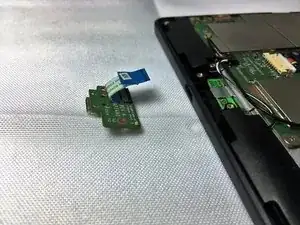

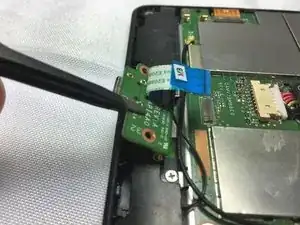

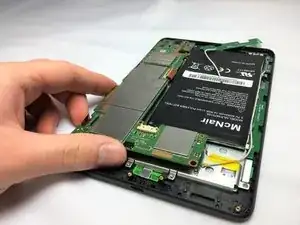

Удалите плату порта зарядки из телефона с помощью пинцета.

Установите новую плату порта зарядки в телефон.

Будьте осторожны при подключении шлейфа к новой плате порта зарядки.

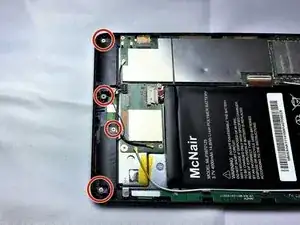

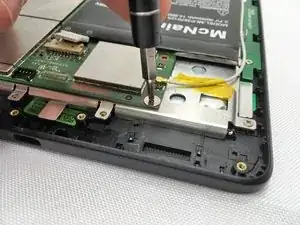

Открутите по два винта от каждого динамика — всего четыре винта — с помощью отвёртки Phillips #00.

На изображении показаны наиболее распространённые винты длиной 4,76 мм.

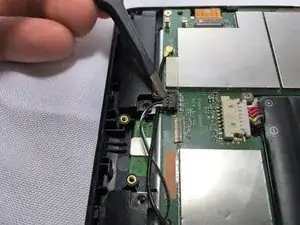

Аккуратно поднимите разъём с помощью пинцета, чтобы отключить его от материнской платы.

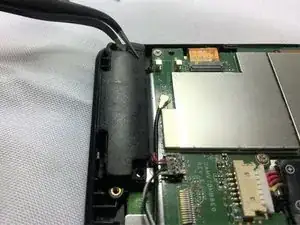

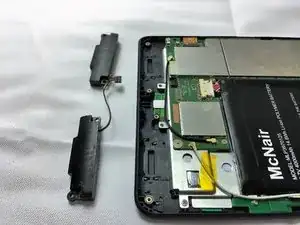

Осторожно вытяните динамики из устройства, используя пинцет.

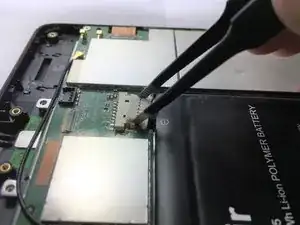

Используйте пинцет, чтобы аккуратно отключить жгут силовых проводов от материнской платы.

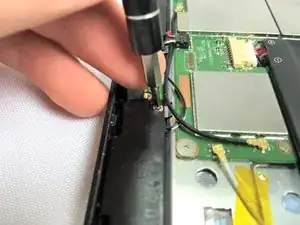

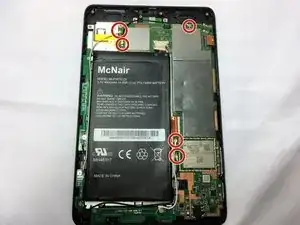

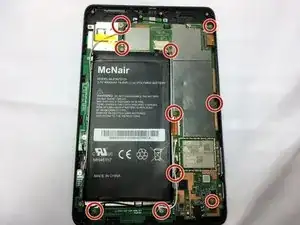

Используя отвёртку Phillips #0, открутите 10 винтов материнской платы.

На первом изображении показаны наиболее распространённые винты длиной 4,76 мм.

На втором изображении показан более короткий винт длиной 3,175 мм, по сравнению с остальными винтами.

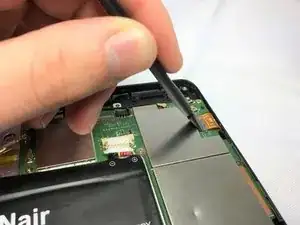

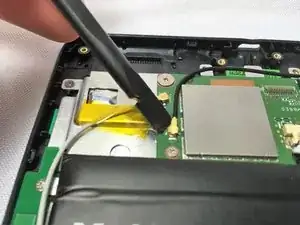

Отсоедините 5 разъёмов антенных кабелей от материнской платы с помощью лопатки.

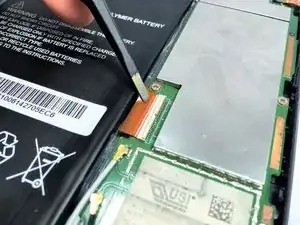

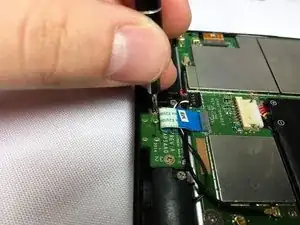

Отключите два разъёма ZIF, подключённых к материнской плате, с помощью лопатки. Поднимите металлическую часть разъёма, а затем вытяните шлейф из разъёма.

После отключения аккуратно отведите шлейф от разъёма с помощью пинцета.

После отсоединения разъёмов можно аккуратно приподнять материнскую плату и извлечь её из устройства.

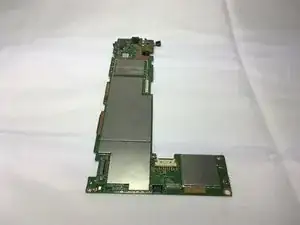

Извлеките материнскую плату из планшета.

Используйте лопатку, чтобы отключить разъём с кнопкой-защёлкой.

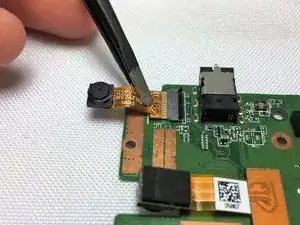

Аккуратно переверните материнскую плату. Отключите камеру, расположенную в верхней части платы, с помощью пинцета.
