Разборка Sony Clie PEG-SL10
В этом руководстве описан пошаговый процесс разборки устройства Sony Clie PEG-SL10. Для выполнения этой работы вам понадобится только отвёртка Phillips №0, дополнительные специальные навыки не требуются.
Этот процесс является необходимым подготовительным этапом для любых других ремонтных работ с этим устройством и позволяет внимательно изучить его внутреннюю конструкцию.
Внизу страницы к руководству прикреплён пользовательский мануал для Sony Clie PEG-SL10.
Шаг 1
Начните с того, что возьмите Sony Clie PEG-SL10 лицевой стороной вверх.
Шаг 2

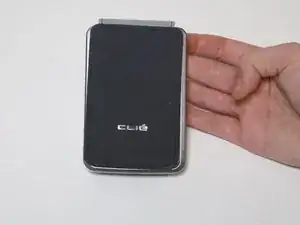

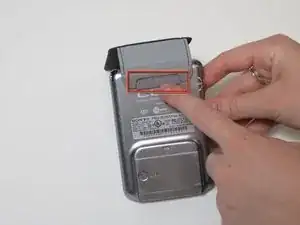

Переверните устройство и разблокируйте фиксатор крышки слайдера.
Шаг 3
После разблокировки снимите крышку и отложите её в сторону.
Шаг 4
Положите устройство лицевой стороной вверх.

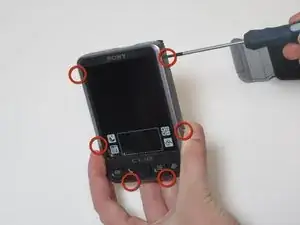

С помощью отвёртки Phillips №0 выкрутите шесть винтов корпуса с боковых и нижней частей устройства.
Шаг 5

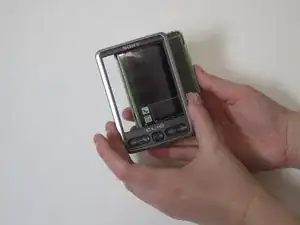

Снимите переднюю часть корпуса, аккуратно оттягивая её от устройства.
Шаг 6
Переверните Sony Clie лицевой стороной вниз и откройте заднюю часть корпуса, поддев левую сторону устройства.
Корпус откроется, как книга, шарнирно закреплённая с правой стороны.
Шаг 7
Аккуратно снимите правую часть задней панели и отложите её в сторону, оставив место для колесика прокрутки в верхнем правом углу.
Шаг 8
С помощью отвёртки Phillips №0 выкрутите два винта, удерживающих колесико прокрутки.
Шаг 9
Вытяните обе стороны разъёма, чтобы извлечь кабель питания колесика прокрутки из устройства.
Шаг 10

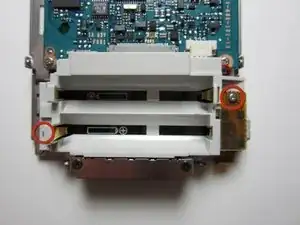

С помощью отвёртки Phillips №0 выкрутите два винта в нижних боковых частях Sony Clie, чтобы снять держатель батареи.
Шаг 11

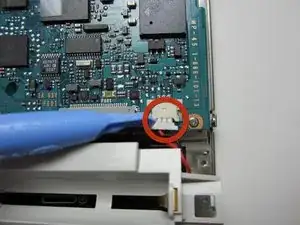

Вытяните кабель питания из разъёма, расположенного над верхней правой частью держателя батареи.
Шаг 12
Аккуратно вытяните разъёмы, чтобы отсоединить нижние силовые кабели от материнской платы после снятия держателя батареи.
Шаг 13

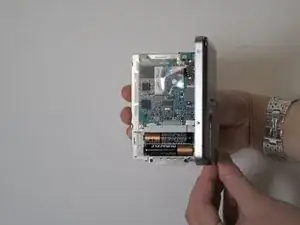

Поверните материнскую плату на 180 градусов так, чтобы она оказалась перевёрнутой лицом к вам, чтобы открыть доступ к силовым кабелям с другой стороны.
Шаг 14

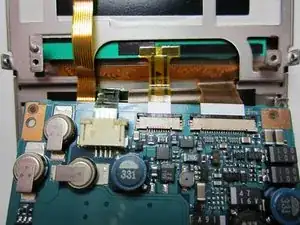

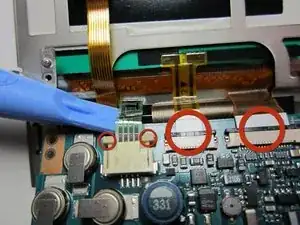

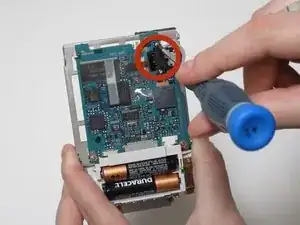

Аккуратно вытяните разъёмы, чтобы отсоединить верхние силовые кабели от материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
