Замена дисплейного модуля Nextbook NXA8QC116B

Если вы видите любые следы протекания из планшета, не открывайте заднюю крышку!

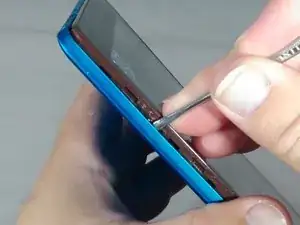

Убедитесь, что вы не поддеваете возле кнопок. Это может привести к повреждению и выводу их из строя.

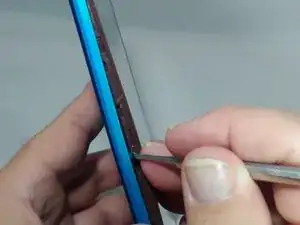

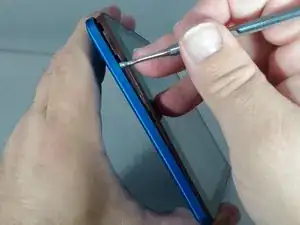

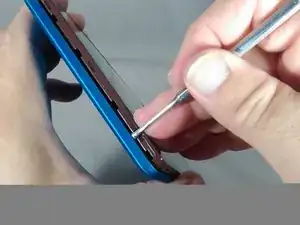

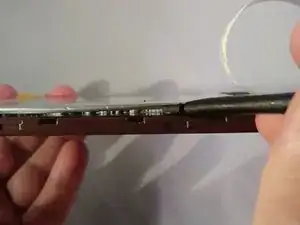

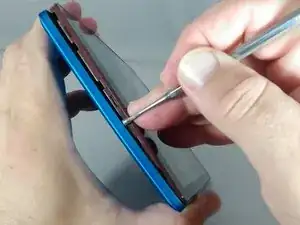

С кончиком тонкого металлического лопатки в месте, совершайте поддевательное движение, продвигая лопатку вниз по стороне до угла устройства.

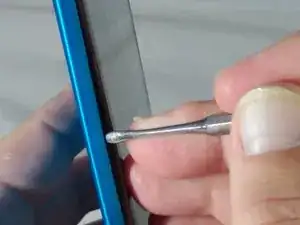

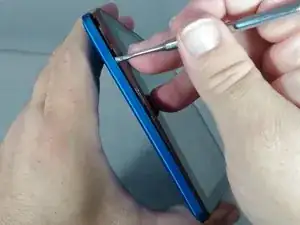

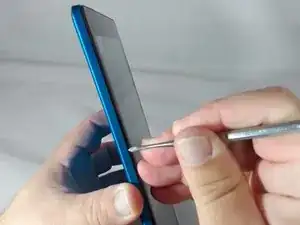

Продолжайте продвигать лопатку вниз и поддевать ею, пока не достигнете нижнего левого угла планшета.

Вдоль нижней части планшета продолжайте работать и поддевать лопаткой, чтобы ослабить крышку.

Продолжайте поддевать, пока не дойдёте до нижнего правого угла планшета.

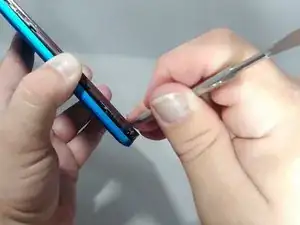

Продвигайте лопатку к верхнему левому углу планшета.

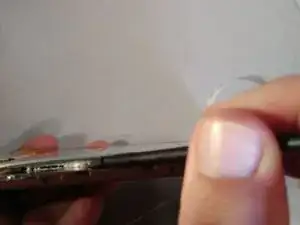

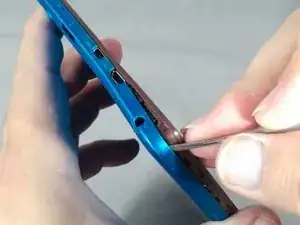

Будьте осторожны, доходя до верхней части планшета лопаткой, чтобы не повредить аудиовыход и другие порты.

При поддевании вдоль верхней части планшета старайтесь держать лопатку под углом 70–85 градусов (почти перпендикулярно) к экрану планшета.

Продолжайте работать лопаткой по периметру планшета, пока крышка устройства не снимется.

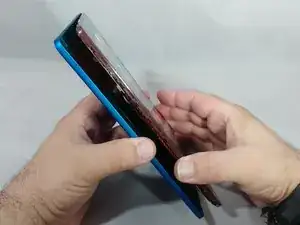

Отделите крышку от планшета.

Найдите и аккуратно удалите жёлтую целлофановую ленту с красного и чёрного проводов динамика, которые соединяют динамик с краем материнской платы.

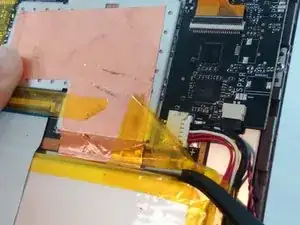

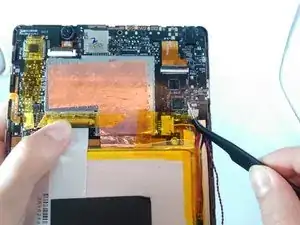

Найдите и аккуратно удалите жёлтую целлофановую ленту пинцетом с разъёма аккумулятора и с чёрного и красного проводов динамика на краю материнской платы.

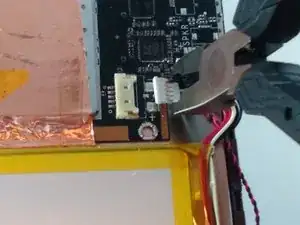

С помощью небольших плоскогубцев аккуратно отсоедините мужской разъём аккумулятора от материнской платы.

Если вы заменяете только фронтальную камеру, перейдите к шагу 17 в руководстве по замене камеры и продолжите.

Если аккумулятор протекает или вздувается, прекратите работу и уйдите подальше!

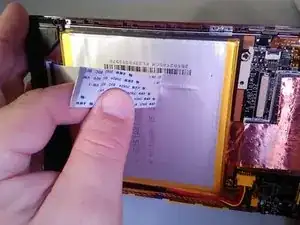

Аккуратно удалите серую квадратную прокладку, приклеенную к белому лентовому кабелю и аккумулятору, медленно потянув.

Найдите белый лентовый кабельный разъём Zero Insertion Force (ZIF) между аккумулятором и материнской платой и снимите жёлтую целлофановую ленту с разъёма.

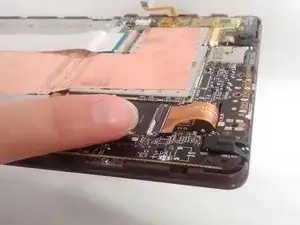

Поднимите серую фиксирующую защёлку на ZIF-разъёме белого лентового кабеля на материнской плате ногтем. Если у вас ногти недостаточно длинные, аккуратно используйте чёрную пластиковую лопатку.

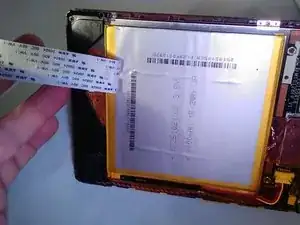

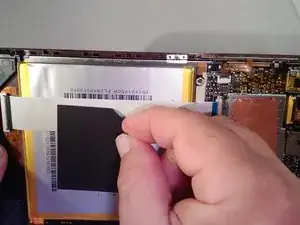

Удалите белый лентовый кабель и аккуратно оторвите его от аккумулятора.

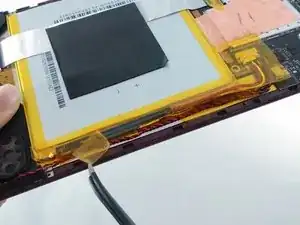

Двигайте лопатку влево‑вправо в скребущем движении, чтобы ослабить клей, пока аккумулятор не отделится от планшета.

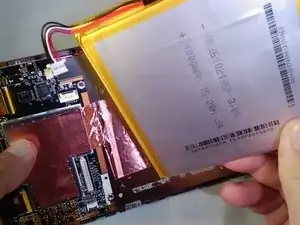

Снимите аккумулятор.

Найдите и удалите жёлтую целлофановую ленту с ZIF-разъёма лентового кабеля дисплейного модуля.

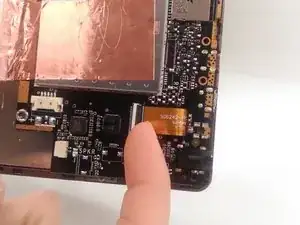

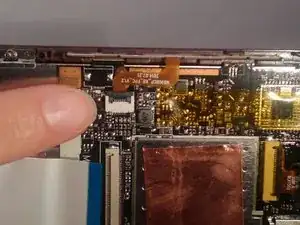

Найдите ZIF-разъём лентового кабеля кнопок громкости, питания и «домой».

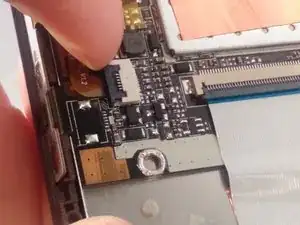

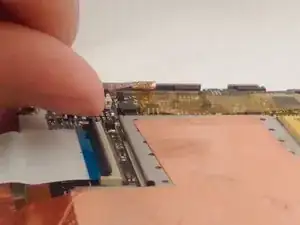

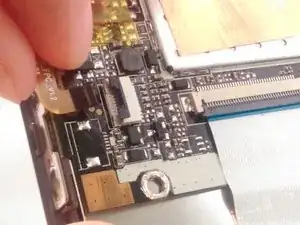

Поднимите фиксатор ZIF-разъёма ногтем. Если у вас ногти недостаточно длинные, аккуратно используйте чёрную пластиковую лопатку.

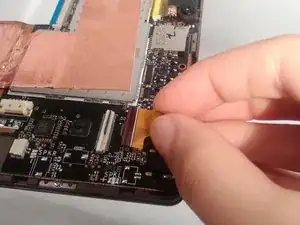

Снимите ленточный кабель, осторожно потянув за него.

Найдите ZIF-разъем ленточного кабеля сборки дисплея и с помощью пинцета удалите жёлтую целлофановую ленту.

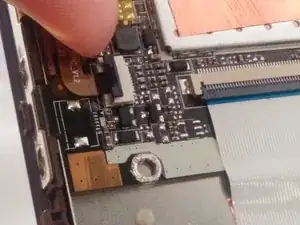

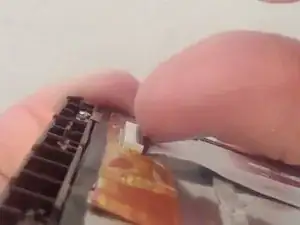

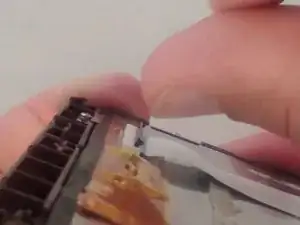

Подденьте серую защёлку ZIF-разъёма ногтем и откиньте защёлку вверх. Если у вас ногти недостаточно длинные, аккуратно используйте чёрную пластиковую лопатку.

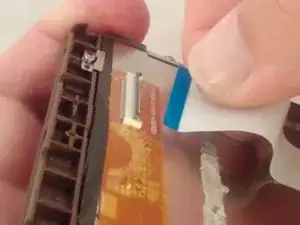

Снимите ленточный кабель сборки дисплея, осторожно потянув за него.

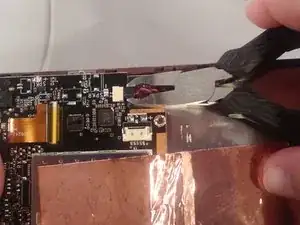

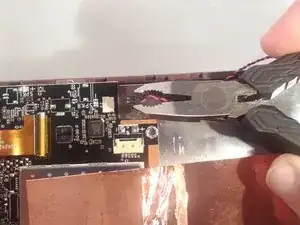

Используйте маленькие плоскогубцы, чтобы потянуть разъём, слегка покачивая при вытягивании из соединения.

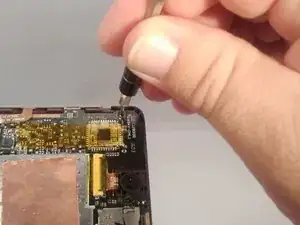

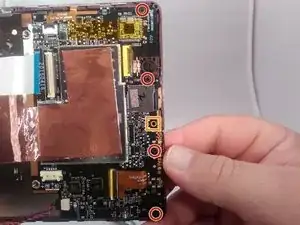

Используя отвёртку J00, удалите 4 чёрных винта длиной 4,0 мм.

В этом месте винта нет.

Найдите ZIF-разъём, чтобы снять белый ленточный кабель.

Чтобы снять белый ленточный кабель, подденьте серую защёлку ZIF-разъёма ногтем и откиньте защёлку вверх.

Убедитесь, что ленточный кабель не застрял при снятии материнской платы. Может произойти повреждение ленточного кабеля.

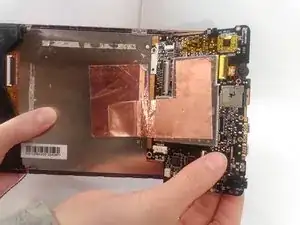

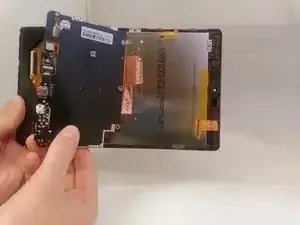

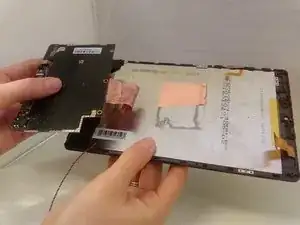

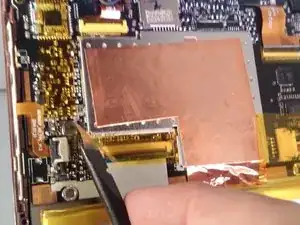

Оттяните материнскую плату назад по медной ленте, чтобы разорвать ленту и снять материнскую плату.

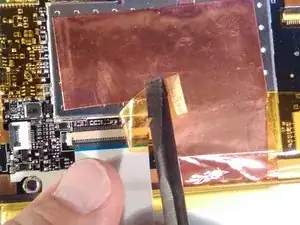

Удалите оставшуюся медную ленту с задней стороны сборки дисплея и с материнской платы.

При повторной сборке замените ленту на новую.

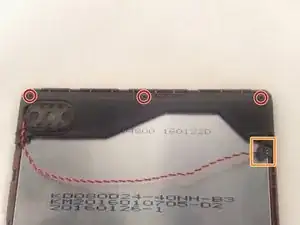

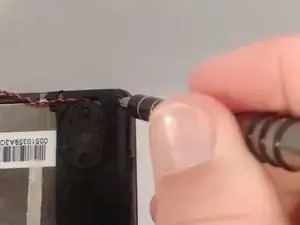

Найдите и удалите 3 чёрных винта длиной 4,0 мм на панели динамика, используя отвёртку J00.

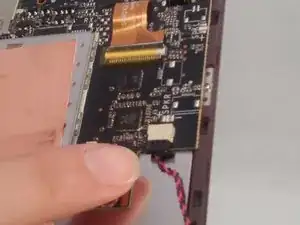

Отключите динамик от материнской платы.

Снимите панель.

Сборка дисплея
