Замена разъёма наушников Nextbook NXA8QC116B

Если Вы видите течь из планшета, не открывайте заднюю крышку!

Не подденьте место вокруг кнопок. Это может привести к повреждению и выводу их из строя.

С установленным кончиком тонкой металлической лопатки выполните поддевание, чтобы продвинуть лопатку вдоль стороны до угла устройства.

Продолжайте продвигать лопатку вниз и поддевать ею до тех пор, пока не достигнете нижнего левого угла планшета.

Вдоль нижней части планшета продолжайте работать и поддевать лопаткой, чтобы ослабить крышку.

Продолжайте поддевание, пока не достигнете нижнего правого угла планшета.

Продвигайте лопатку к верхнему левому углу планшета.

Будьте осторожны, когда дойдёте до верхней части планшета лопаткой, чтобы не повредить разъём наушников и другие порты.

При поддевании вдоль верхней части планшета старайтесь держать лопатку под углом 70–85 градусов (почти перпендикулярно) к экрану.

Продолжайте работать лопаткой вокруг планшета, пока крышка устройства не снимется.

Отделите крышку от планшета.

Найдите и аккуратно снимите жёлтую целлофановую ленту с красного и чёрного проводов динамика, которые соединяют динамик с краем материнской платы.

Найдите и аккуратно снимите жёлтую целлофановую ленту пинцетом с разъёма аккумулятора и с чёрного и красного проводов динамика на краю материнской платы.

Используя маленькие плоскогубцы, аккуратно отсоедините штекерный разъём аккумулятора от материнской платы.

Если Вы меняете только переднюю камеру, перейдите к шагу 17 в руководстве по замене камеры и продолжите там.

Если аккумулятор протекает или вздут, прекратите работу и отойдите от него!

Аккуратно снимите серую квадратную накладку, приклеенную как к белому ленточному кабелю, так и к аккумулятору, медленно потянув.

Найдите белый ленточный кабельный разъём с нулевым усилием вставки (ZIF) между аккумулятором и материнской платой и снимите с разъёма жёлтую целлофановую ленту.

Откиньте вверх серый фиксатор ZIF-разъёма белого ленточного кабеля на материнской плате ногтем. Если у Вас нет достаточно длинных ногтей, аккуратно используйте чёрную пластиковую лопатку.

Снимите белый ленточный кабель и аккуратно отлепите его от аккумулятора.

Двигайте лопатку влево‑вправо скребущим движением, чтобы ослабить клей, пока аккумулятор не отделится от планшета.

Удалите аккумулятор.

Найдите и снимите жёлтую целлофановую ленту с ZIF-разъёма ленточного кабеля сборки дисплея.

Найдите ZIF-разъём ленточного кабеля кнопок громкости, питания и «домой».

Откиньте фиксатор ZIF ногтем. Если у Вас нет достаточно длинных ногтей, аккуратно используйте чёрную пластиковую лопатку.

Снимите ленточный кабель, аккуратно потянув за него.

Найдите ZIF-разъем ленточного кабеля сборки дисплея и с помощью пинцета удалите желтую целлофановую ленту.

Подденьте серый фиксатор ZIF-разъема ногтем и отогните фиксатор вверх. Если у вас короткие ногти, аккуратно используйте чёрную пластиковую лопатку.

Снимите ленточный кабель сборки дисплея, аккуратно потянув за него.

Используйте маленькие плоскогубцы, чтобы потянуть разъём, слегка покачивая его при вытягивании из посадочного места.

С помощью отвертки J00 открутите 4 чёрных винта длиной 4,0 мм.

В этом месте винта нет.

Найдите ZIF-разъём, чтобы снять белый ленточный кабель.

Чтобы снять белый ленточный кабель, подденьте серый фиксатор ZIF-разъёма ногтем и отогните фиксатор вверх.

Убедитесь, что ленточный кабель не зажаты при снятии платы. Повреждение ленточного кабеля возможно.

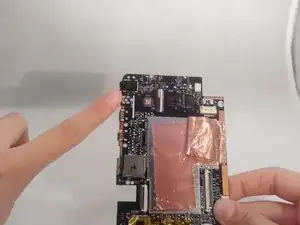

Оттяните плату назад через медную ленту, чтобы разорвать ленту и снять плату.

Снимите оставшуюся медную ленту с задней стороны сборки дисплея и с платы.

При сборке замените ленту на новую.

Пожалуйста, ознакомьтесь со следующей ссылкой для инструкций по правильному использованию паяльного оборудования: Навыки пайки.

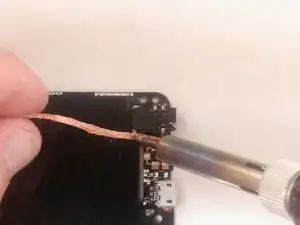

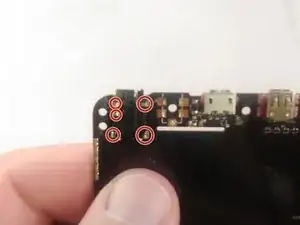

Выпаяйте разъём для наушников в 5 местах.

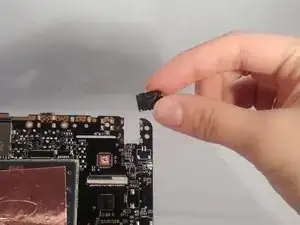

Снимите разъём для наушников.
