Замена материнской платы Lenovo Tab 4 TB-8504F

Начните с гнезда microSD. Это самая простая точка входа.

Аккуратно подденьте заднюю крышку планшета открывалкой.

Проводите открывалкой по всему периметру планшета. Не применяйте силу и работайте медленно, чтобы освободить все защёлки.

Когда все защёлки будут освобождены, приподнимите и снимите заднюю крышку.

Удалите 8 винтов Phillips #000, удерживающих пластиковый экран.

Важно: один винт скрыт под синей наклейкой «S».

Снимите всю ленту, удерживающую пластину экрана.

Используйте пинцет или пальцы, чтобы снять пластину.

Отклейте жёлтую защитную ленту над разъёмом аккумулятора.

С помощью лопатки или пластикового инструмента отсоедините шлейф батареи от материнской платы.

Найдите две тянущиеся клейкие ленты в нижней части аккумулятора.

Аккуратно тяните каждую ленту медленно и прямо наружу из-под аккумулятора.

Не тяните вверх, тяните только горизонтально, от аккумулятора

Ленты длиннее, чем кажется, поэтому действуйте медленно

Когда обе ленты будут удалены, поднимите аккумулятор из рамки.

Жёлтая лента удерживает разъём считывателя microSD. Зафиксируйте ленту пинцетом.

Осторожно поднимите защёлку ZIF-разъёма считывателя microSD и аккуратно вытяните шлейф.

Подденьте считыватель microSD пинцетом или пальцами и снимите его.

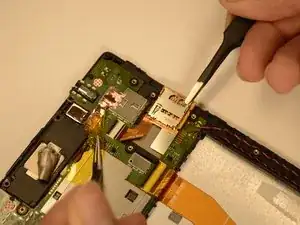

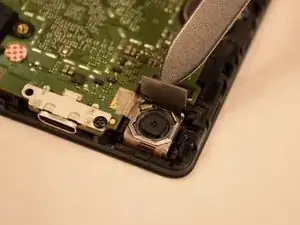

С помощью лопатки поднимите защёлочный разъём задней камеры и освободите его.

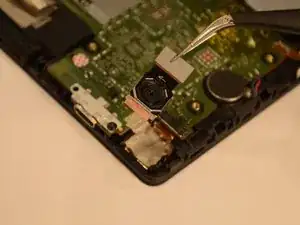

Пинцетом выньте заднюю камеру из рамки.

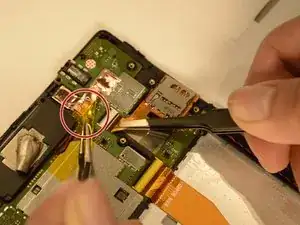

Пинцетом приподнимите жёлтую ленту, скрывающую переднюю камеру.

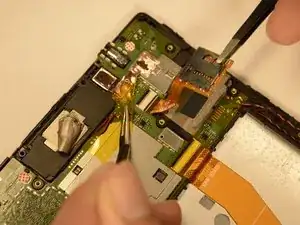

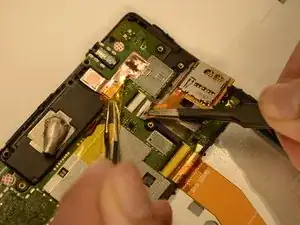

Отключите разъём передней камеры от материнской платы с помощью пинцета.

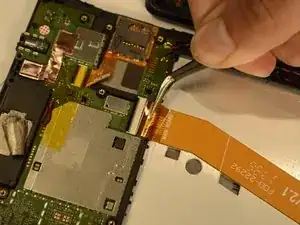

Пинцетом вытяните шлейф сенсорного экрана из материнской платы.

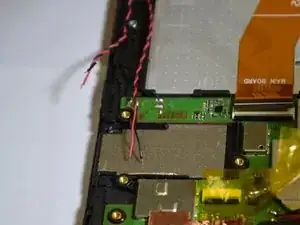

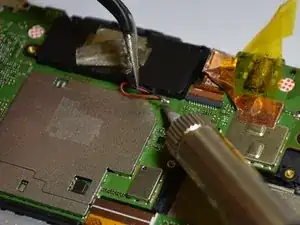

Отпаяйте две верхние проволоки динамика от материнской платы.

Будьте осторожны: паяльник горячий! Неправильное обращение может привести к серьёзным ожогам.

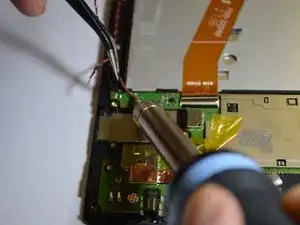

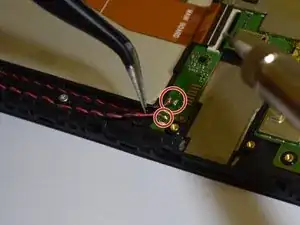

Отпаяйте чёрный и красный провода динамика от материнской платы.

Отверткой Phillips #000 удалите два винта, крепящие динамик к материнской плате.

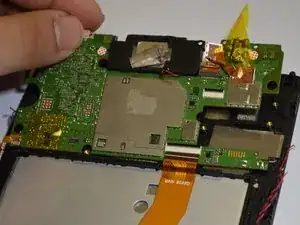

Поднимите материнскую плату из планшета.

Пальцами можно отделить верхний динамик от материнской платы.
