Замена сенсорного стекла экрана ATT Trek HD
В этом руководстве показано, как заменить сенсорное стекло экрана в устройстве. Эта ремонтная операция может понадобиться, если экран недостаточно светится или на нём появляются мёртвые пиксели. Для замены этой детали понадобятся пластиковый инструмент для вскрытия синего цвета, отвертка Phillips #00 и изогнутые пинцеты. При замене этой детали потребуется снять материнскую плату.
Шаг 1
Чтобы отделить экран от задней панели, проведите пластиковым инструментом для вскрытия вдоль внешнего края устройства.
Шаг 2
Оттяните экран от задней панели.
Шаг 3
Отверткой Phillips #00 удалите шесть винтов диаметром 2,5 мм, расположенных по периметру аккумулятора.
Шаг 4
С помощью пластикового инструмента для вскрытия отключите чёрный разъём аккумулятора.
Аккуратно поднимите аккумулятор и извлеките его из устройства.
Шаг 5
Отверткой Phillips #00 удалите семь винтов длиной 1 мм на зелёном периметре материнской платы.
Шаг 6
Используйте пластиковый инструмент для вскрытия, чтобы отключить широкую золотистую ленту под металлической пластиной от материнской платы.
Шаг 7
С помощью пластикового инструмента для вскрытия отключите модуль передней и задней камеры от материнской платы.
Шаг 8
Используйте изогнутые пинцеты, чтобы поддеть чёрную защёлку.
С помощью изогнутых пинцетов вытащите золотой разъём.
Шаг 9
Используйте изогнутые пинцеты, чтобы отключить золотой разъём.
Шаг 10
С помощью пластикового инструмента для вскрытия отключите чёрные разъёмы по обеим сторонам материнской платы.
Шаг 11
Используйте пластиковый инструмент для вскрытия, чтобы приподнять материнскую плату и вынуть её из посадочного места.
Шаг 12
Используйте изогнутые пинцеты, чтобы извлечь камеру.
Шаг 13
Отверткой Phillips #00 удалите шесть винтов длиной 3 мм, которые фиксируют чёрные пластиковые угловые элементы.
Аккуратно поднимите чёрные угловые элементы и извлеките их из устройства.
Шаг 14

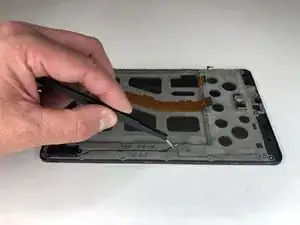

С помощью изогнутых пинцетов снимите чёрные кабели по обеим сторонам устройства из их канавок.
Шаг 15

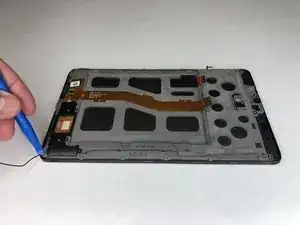

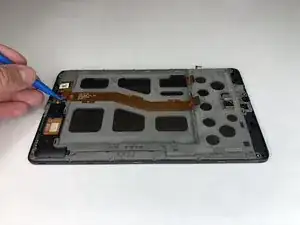

С помощью пластикового инструмента для вскрытия отключите чёрные кабельные разъёмы с каждой стороны устройства.
Шаг 16

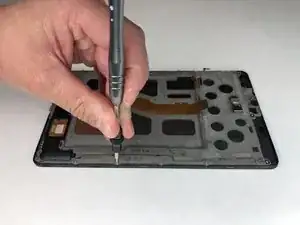

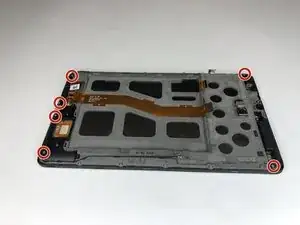

Удалите оставшиеся десять винтов длиной 3 мм отверткой Phillips #00.
Шаг 17

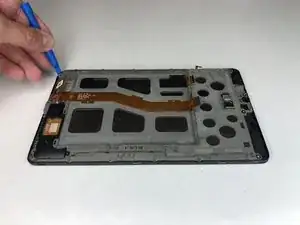

С помощью пластикового инструмента для вскрытия отключите оставшиеся три золотых разъёма в нижней части устройства.
Шаг 18

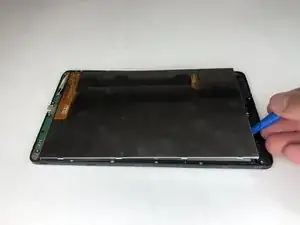

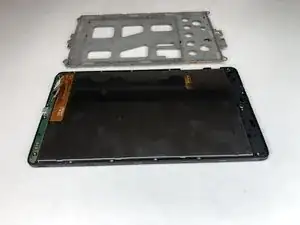

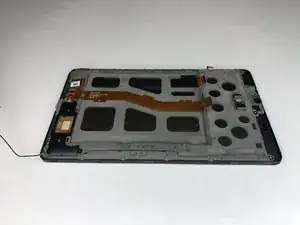

Используйте пластиковый инструмент для вскрытия, чтобы отжать серую пластиковую панель.
Шаг 19

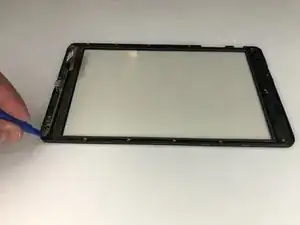

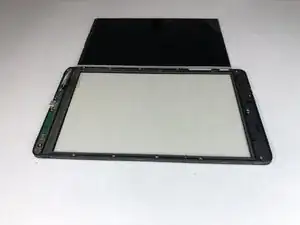

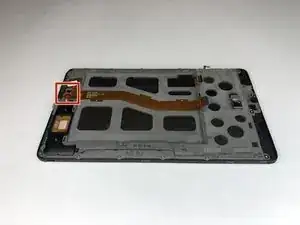

С помощью пластикового инструмента для вскрытия подденьте и извлеките экран из устройства.
Шаг 20

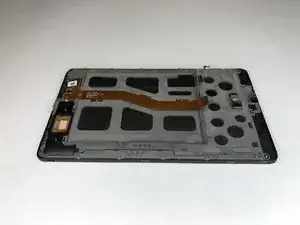

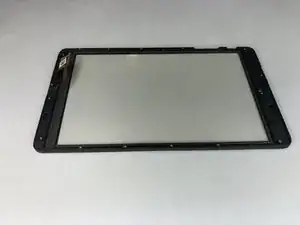

Используйте пластиковый инструмент для вскрытия, чтобы отжать плату зарядки от дигитайзера.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
