Замена материнской платы Polaroid P902
Материнская плата является одной из самых важных частей устройства, содержащей микропроцессорный чип и соединяющей все элементы. В материнскую плату также могут быть включены другие компоненты устройства для повышения производительности. Это сердце и мозг устройства, и с ним необходимо обращаться с осторожностью.
Шаг 1

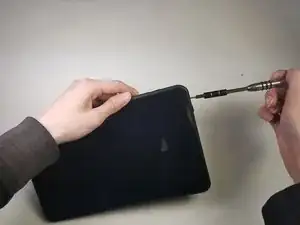

Используя отвертку PH00, удалите два винта длиной 4 мм, расположенные с обеих сторон зарядного порта на нижней части планшета.
Шаг 2

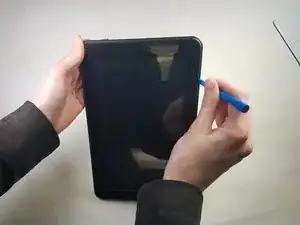

Используя пластиковый инструмент для открытия, вставьте его в зазор, где стеклянный экран встречается с корпусом остальной части планшета. После вставки удерживайте его на месте и проводите вдоль краев, чтобы отделить пластиковые зажимы друг от друга и освободить заднюю пластинку от стекла и внутренних компонентов.
Шаг 3

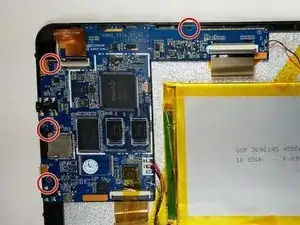

Используя отвертку PH00, открутите четыре винта длиной 4.4 мм, которые закрепляют плату к остальной части планшета.
Шаг 4

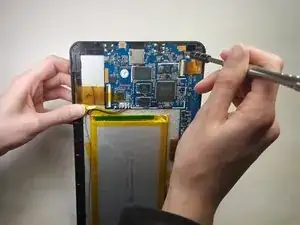

Аккуратно поднимите коннекторы на двух вкладках, удерживающих ленты на плате.
Будьте осторожны при извлечении или повторном подключении лент, так как если лента или коннекторы сломаются, их трудно будет починить.
Шаг 5

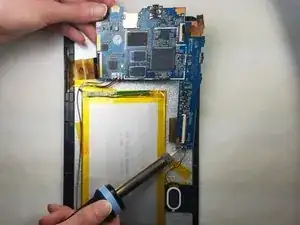

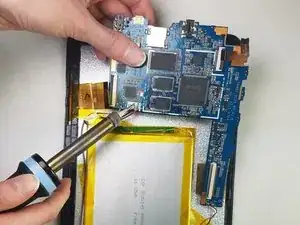

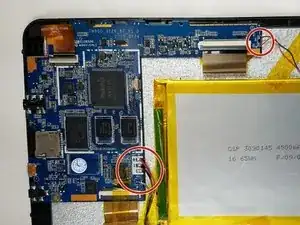

Используя паяльник, отпаяйте точки, обведенные на изображении, до тех пор, пока припой не расплавится достаточно, чтобы вы смогли удалить провода от платы.
Шаг 6

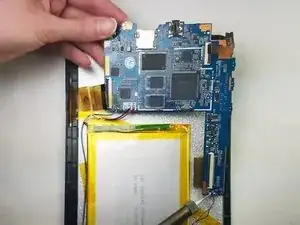

Аккуратно поднимите плату от корпуса. Вы успешно удалили плату. Теперь вы можете установить новую плату в планшет.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
