Замена подсветки Visual Land Prestige 7G

Планшеты

Если ваш экран постоянно темный или черный, вероятно, подсветка неисправна. Этот гид поможет вам разобрать устройство и заменить подсветку, чтобы восстановить четкость экрана вашего Visual Land Prestige 7G. Для выполнения этой процедуры вам понадобятся отвертка Phillips #000, джимми и металлическая лопатка.

Шаг 1

Положите устройство лицом вниз.

Используйте отвертку Phillips #000, чтобы удалить два винта по 4 мм рядом с AUX портом и микрофоном.

Шаг 2

Откройте заднюю панель с помощью джимми.

Сделайте это, вставив инструмент в тонкую линию между задней панелью и экраном в каждом углу устройства.

Шаг 3

Снимите заднюю панель руками.

Если панель застряла, повторите предыдущий шаг, чтобы убедиться, что все края свободны.

Шаг 4

Положите устройство на спину.

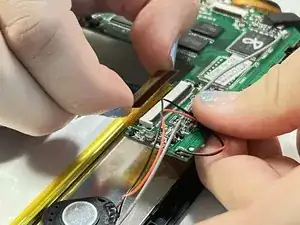

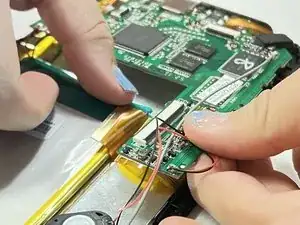

Поднимите черную защелку, затем отключите шлейфы.

Шаг 5

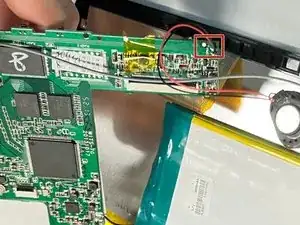

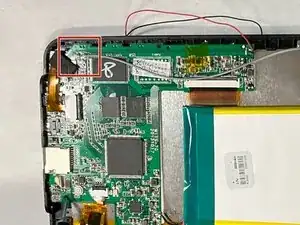

На материнской плате будет находиться красный, черный и серый провод.

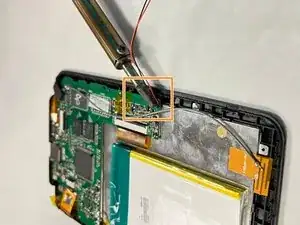

Используйте паяльник, чтобы расплавить места контактов.

Отключите провода.

Поднимите материнскую плату и выньте ее из корпуса.

Высокие температуры паяльника и расплавленного припоя могут привести к ожогам. Вдыхание паров в замкнутом пространстве может также вызвать раздражение и десенсибилизацию глаз и дыхательных путей.

Шаг 6

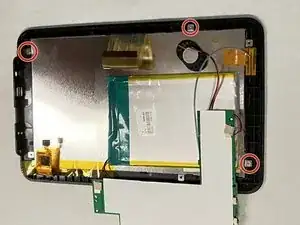

Удалите четыре винта с помощью отвертки Phillips #000.

Шаг 7

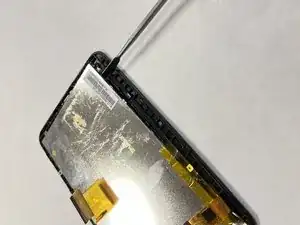

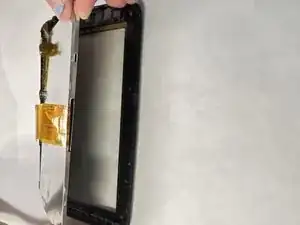

Используйте открывающий инструмент, чтобы поднять заднюю панель из корпуса.

Обратите внимание на черные зажимы, удержива
