Замена ЖК-экрана Viewsonic gTablet UPC300-2.2

Используя лопатку или металлические пинцеты, вытяните резиновые заглушки винтов из их гнезд, расположенных в четырёх углах задней крышки.

Терпение! Они закреплены клеем и могут требовать времени и нескольких попыток для удаления.

Отверткой PH00 извлеките винты длиной 5,8 мм, находящиеся под каждой резиновой заглушкой (всего 4).

Используя плоский конец инструмента для поддевания, отслоите заднюю крышку от остальной части планшета.

Начиная рядом с разъёмом для зарядки, двигайтесь в одном направлении по периметру устройства.

Не вставляйте инструмент глубже, чем необходимо, чтобы отделить заднюю крышку. Вы можете повредить другие компоненты!

Снимите заднюю крышку, чтобы открыть внутреннюю часть устройства.

Аккумулятор — это большая чёрная прямоугольная панель, занимающая большую часть внутреннего пространства устройства.

Некоторые провода закреплены лентой. Ленту нужно удалить, прежде чем можно будет извлечь аккумулятор. Аккуратно оторвите её; она понадобится позже.

Используя ПЛАСТИКОВЫЙ инструмент, поочерёдно аккуратно отодвигайте оба конца разъёма кабеля питания от его корпуса. Это позволит плавно извлечь разъём.

Белый разъём (красная маркировка) снимается, тогда как кремово-белый разъём (оранжевая маркировка) остаётся на материнской плате.

Пинцетом снимите защитную пенную прокладку с модуля фронтальной камеры.

Выньте камеру из её гнезда и отложите в сторону.

Перед попыткой снимать аккумулятор убедитесь, что провода убраны в сторону, так как они всё ещё подключены и не должны находиться под напряжением.

Осторожно приподнимите аккумулятор и отложите в сторону.

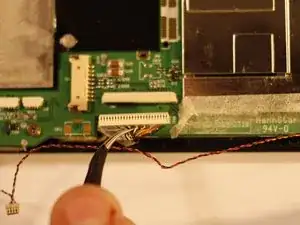

Отключите видеокабель ЖК-экрана, он находится справа от посадочного места питания аккумулятора. Для этого большого разъёма допустимо аккуратно применить плоскогубцы.

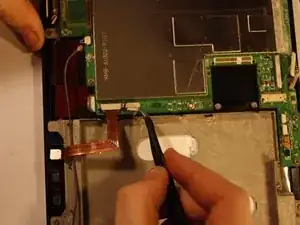

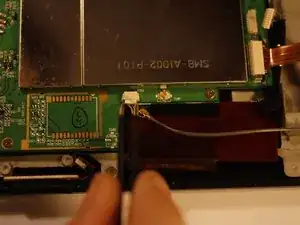

Необходимо также отсоединить ещё два соединения. Одно находится справа от гнезда фронтальной камеры на материнской плате. Оно маленькое; обращайтесь с ним бережно.

Идентичное соединение находится рядом с антенным разъёмом материнской платы, по диагонали от предыдущего.

Теперь все необходимые проводные соединения отключены, и материнскую плату можно безопасно удалить.

Материнская плата закреплена в шасси восемью винтами, которые необходимо выкрутить.

Два винта отличаются от остальных. Большинство — 3,3 мм. Отличающиеся — 5,9 мм (оранжевые) и 5,7 мм (жёлтые). Рекомендуется создать «кучку материнской платы» — выделенное место для хранения винтов, удерживающих плату.

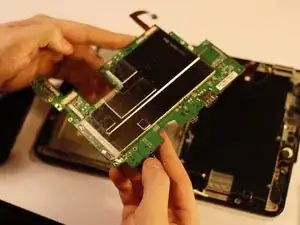

Осторожно приподнимите материнскую плату от корпуса устройства. Поместите в антистатический пакет, если он у вас есть. В противном случае избегайте размещения на поверхностях, склонных к статическим разрядам (ткани или металл, например).

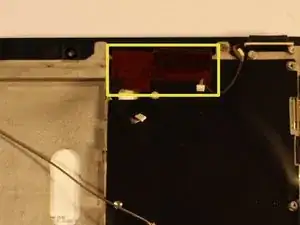

На шасси ЖК-экрана (задней крышке) закреплена ещё одна плата, которую нужно снять перед тем, как разбирать шасси.

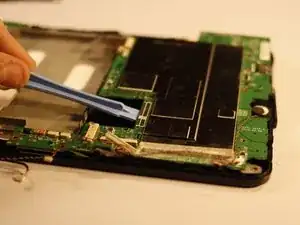

Клей, удерживающий этот компонент, прочный; потребуется терпение, чтобы снять пластиковую крышку, не отделяя её от электроники внутри. Подденьте лопатку небольшими шагами. При аккуратном подходе она отойдёт.

Наконец, начинайте снимать шасси ЖК-экрана, выкручивая 6 винтов (4,5 мм), расположенных по периметру шасси, отверткой PH00. Седьмой винт, отмеченный жёлтым, является стационарным и его нужно только ослабить.

Как и в случае с другими наборами винтов, рекомендуется хранить эти винты в отдельной зоне, чтобы избежать путаницы.

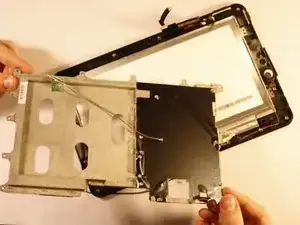

Снимите шасси ЖК-экрана. Обратите внимание, что антенна и сопутствующий провод остаются прикреплёнными.

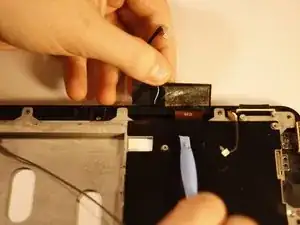

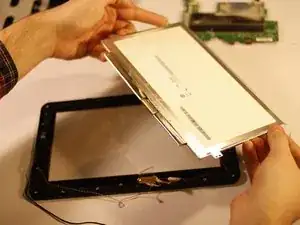

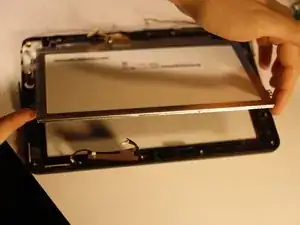

Поднимайте ЖК-экран со «верхней» стороны устройства (длинная сторона с фронтальной камерой). Внизу он приклеен небольшим кусочком двустороннего скотча; продолжайте поднимать, чтобы освободить его.

При удалении модуля ЖК-экрана видеокабель должен оставаться подключённым. На этой фотографии он отсутствует. Если кабель случайно отсоединился (как в данном случае), его легко можно подключить обратно.
