Замена дигитайзера Visual Land Prestige 10

Удалите три винта 3 мм с нижней части планшета с помощью точной отвертки и поместите их на магнитный коврик. Пометьте место их расположения.

Все винты в этом руководстве имеют одинаковый размер 3 мм.

Используя лопаточку, создайте небольшое отверстие, чтобы начать открывать заднюю крышку.

Держите крышку приоткрытой и вставьте пластиковый инструмент для вскрытия, чтобы увеличить зазор.

Когда появится небольшой зазор, вставьте лопаточку и пройдитесь по краям, разделяя заднюю панель и переднюю часть.

Теперь, когда корпус открыт, аккуратно снимите динамики и отложите их в сторону.

Осторожно извлеките динамики из задней крышки пинцетом и отложите крышку в сторону.

Снимите жёлтую ленту с окружающих компонентов.

Вставьте лопаточку и осторожно пройдитесь под батареей и по её краям.

После отделения батареи от ЖК-экрана отложите её в сторону.

Батарея приклеена очень сильным клеем.

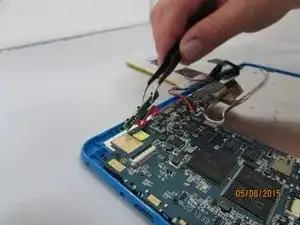

Отпа́йтe и удалите два провода от материнской платы.

Будьте осторожны при пайке и распайке, чтобы не нанести вред себе или компонентам.

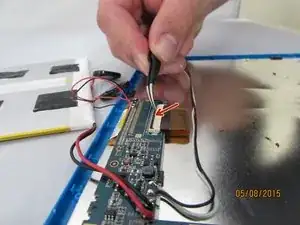

Найдите корпус камеры. Аккуратно сожмите и поднимите маленькую чёрную защёлку до слышимого щелчка.

Осторожно удалите разъём, тянув прямо наружу за чёрную головку разъёма или как можно ближе к ней.

Аккуратно сожмите и выньте переднюю камеру, покрытую защитной клейкой поролоновой прокладкой.

Отложите корпус камеры в сторону.

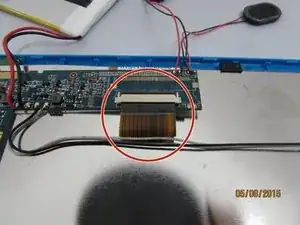

Найдите разъём ЖК-экрана.

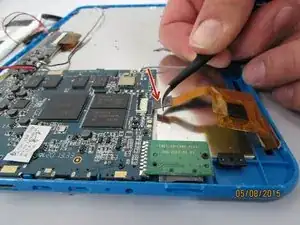

С помощью пинцета захватите маленькую чёрную защёлку, закреплённую на белом пластике.

Осторожно поднимите защёлку к себе до щелчка.

Снимите разъём, тянув прямо наружу за чёрную головку разъёма.

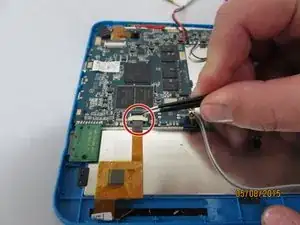

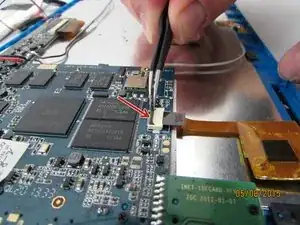

Найдите разъём сенсорного экрана и захватите переднюю чёрную защёлку пинцетом.

Поднимите защёлку к себе до слышимого щелчка.

Осторожно снимите разъём, тянув прямо наружу за чёрную головку разъёма.

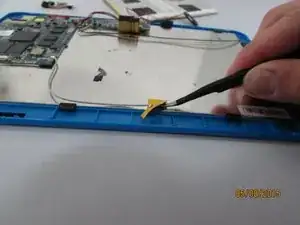

Осторожно поднимите антенну Wi‑Fi и отложите в сторону.

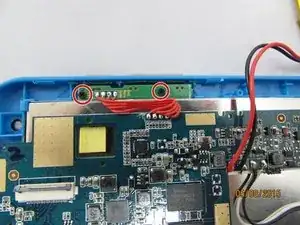

Найдите и удалите винты, удерживающие контроллер кнопок громкости и блокировки. Отложите винты на магнитный коврик и пометьте их.

Аккуратно приподнимите контроллер и оставьте его свисающим.

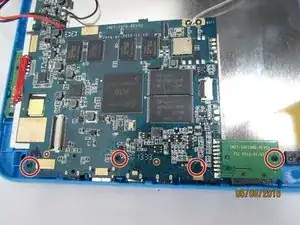

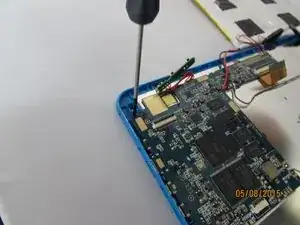

Удалите винты, расположенные на материнской плате.

Разместите их на магнитном коврике и пометьте.

Осторожно извлеките материнскую плату и все подключённые к ней провода и отложите на антистатическую поверхность.

Удалите винты и пластиковые защёлки, удерживающие ЖК-экран, и поместите их на магнитный коврик. Пометьте их.

Осторожно снимите ЖК-экран и подсветку, подняв разъём ЖК вручную.

Отложите сборку ЖК в сторону.

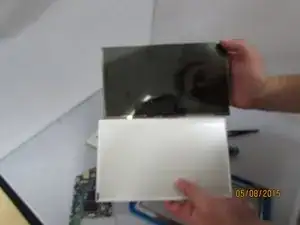

ЖК-экран и подсветка являются отдельными элементами. При сборке убедитесь, что помните их взаимное расположение.

Просто приподнимите свободную металлическую рамку и отложите в сторону.

Будьте крайне осторожны при снятии сенсорного стекла, избегайте острых осколков и горячих поверхностей.

Используя нагреватель, прогрейте края сенсорного стекла, чтобы ослабить клей.

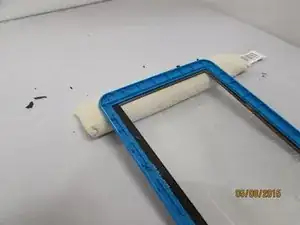

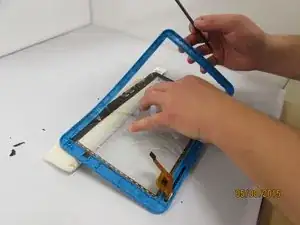

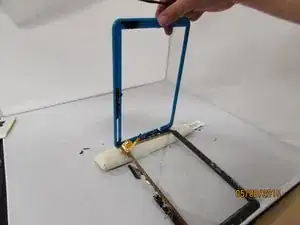

С помощью лопаточки медленно и осторожно пройдитесь по краям, снимая сенсорное стекло.

Планшет, который мы использовали, имел разбитый экран, что затрудняло выполнение этого шага.
