Замена аккумулятора Polaroid PMID701i 10

Выключите и отключите устройство от питания перед началом замены.

Переверните устройство экраном вниз, задней крышкой вверх.

Задняя панель прикреплена к устройству четырьмя винтами длиной 4,0 мм, по одному в каждом углу, отмеченными красными кругами на изображении.

Выкрутите четыре винта отверткой PH000.

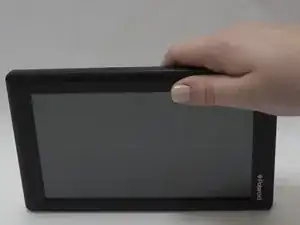

Переверните устройство экраном вверх, задней панелью вниз.

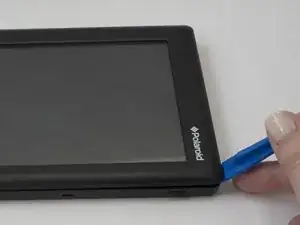

Отделите переднюю панель с помощью монтажного инструмента, вставив его в угол, чтобы создать зазор.

Первое снятие рамки может потребовать значительного усилия.

Проведите инструментом вдоль швов устройства, чтобы открыть все стороны.

Слишком быстрое снятие панели может повредить кабель, соединяющий детали между двумя панелями.

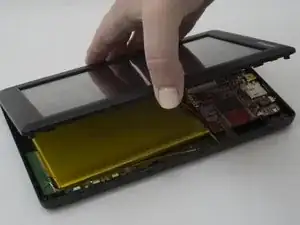

Аккуратно приподнимите верхнюю панель от нижней панели.

Гибкие плоские кабели (FFC) подключены к элементам нижней панели с помощью коннекторов с нулевым усилием вставки (ZIF).

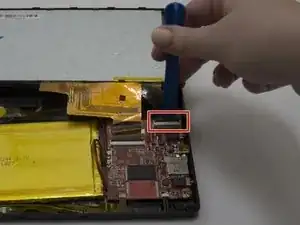

Используйте монтажный инструмент, чтобы откинуть чёрный прижимной язычок на меньшем разъёме.

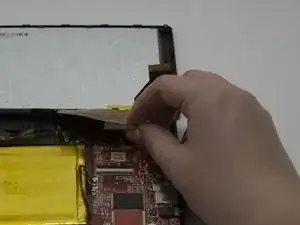

Осторожно поднимите кабель, параллельно панели, чтобы отсоединить его.

Используйте монтажный инструмент, чтобы откинуть чёрный прижимной язычок на большем разъёме.

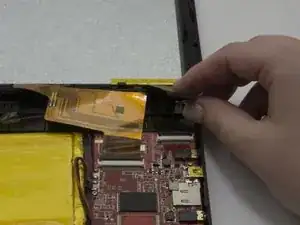

Осторожно поднимите кабель, параллельно панели, чтобы отсоединить его.

Аккумулятор обёрнут лентой. Он приклеен к задней пластиковой панели.

Аккумулятор может согнуться, если отрывать его с помощью лопатки или другого небольшого инструмента.

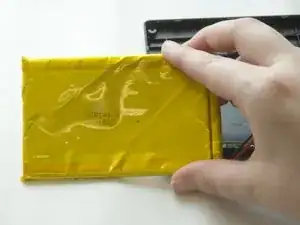

Возьмитесь за аккумулятор рукой.

Из‑за клея и формы аккумулятора может потребоваться значительное усилие, чтобы оторвать его.

Поднимите аккумулятор вручную, чтобы отделить его от клея и панели.

Аккумулятор подключён к плате двумя проводами: красным и чёрным.

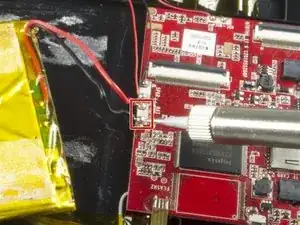

Отпаяйте провода от платы. Для подробной информации обратитесь к руководству Пайка и выпайка.

Осторожно извлеките аккумулятор с проводами полностью из панели и с материнской платы.
