Замена экрана Polaroid PTAB7XC

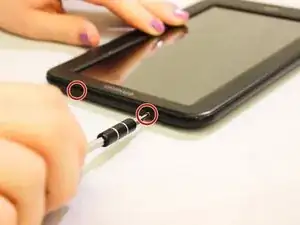

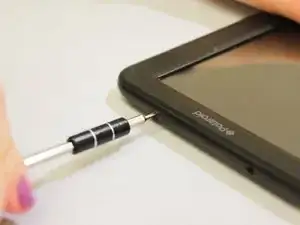

Удалите два винта длиной 7 мм в верхней части устройства с помощью крестовой отвертки J00, поворачивая винты против часовой стрелки.

Если головки винтов окислены или срезаны, может потребоваться использовать отвертку с большим наконечником, например J0.

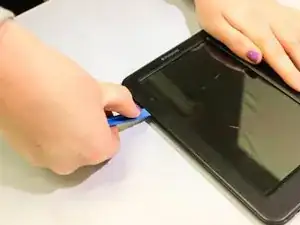

Подденьте шов между экраном и корпусом со всех четырёх сторон большим пластиковым инструментом для вскрытия, пока пластиковый корпус не снимется.

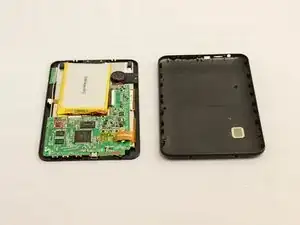

Поднимите устройство с корпуса и переверните его так, чтобы оно лежало дисплеем вниз.

Устройство теперь отделено от пластикового корпуса.

Кнопки питания и/или громкости могут выпасть в этот момент. Это не проблема; однако не забудьте установить их обратно при сборке.

Подденьте пластиковую карточку под блок аккумулятора.

Аккуратно покачивайте карточку из стороны в сторону и вверх-вниз, пока клей, фиксирующий аккумулятор к устройству, не разорвётся.

Не повреждайте аккумулятор; это представляет серьёзную опасность для безопасности.

Вокруг аккумулятора есть пластиковый пакет; если он порвётся или растянется, это не представляет опасности.

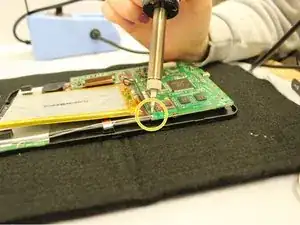

Выпаяйте следующие компоненты с материнской платы.

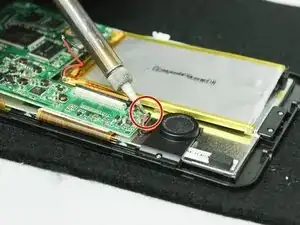

Выпаяйте с материнской платы красный провод, который подключается к динамику.

Выпаяйте с материнской платы чёрный провод, который подключается к динамику.

Выпаяйте с материнской платы серый провод, идущий по краю устройства.

Теперь материнская плата будет отсоединена от всех проводов, подключённых к устройству, за исключением тех, что подключены к аккумулятору.

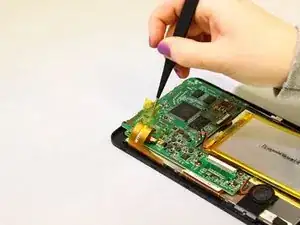

Используйте пинцет, чтобы отлепить ленту жёлтого цвета средней ширины от материнской платы.

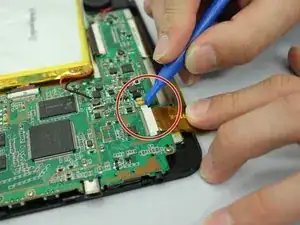

Используйте маленький инструмент для вскрытия, чтобы сдвинуть два маленьких чёрных фиксирующих зажима с белого разъёма, к которому подключена лента жёлтого цвета средней ширины.

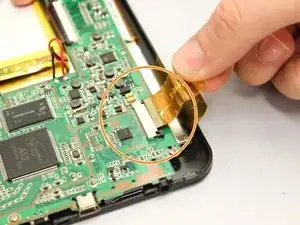

Аккуратно потяните ленту жёлтого цвета средней ширины из белого разъёма пальцами.

Повторите последние два действия, чтобы отключить узкую жёлтую ленту и широкую жёлтую ленту от материнской платы.

Материнская плата и аккумулятор теперь будут отсоединены от любых ленточных кабелей, подключённых к устройству.

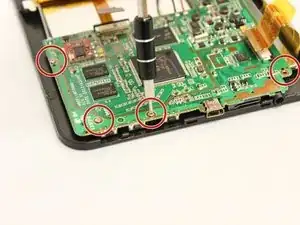

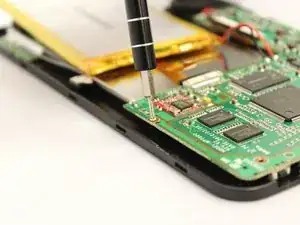

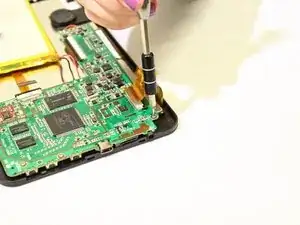

Используя отвертку PH000, отверните четыре винта 5 мм вдоль нижнего края материнской платы, поворачивая их против часовой стрелки.

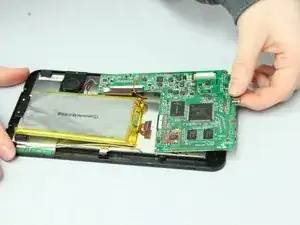

Поднимите материнскую плату и аккумулятор из устройства руками.

Теперь задняя часть дисплея и динамик будут видны и доступны.

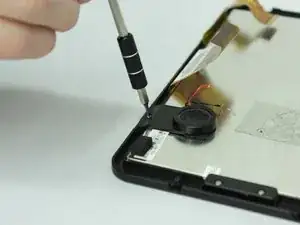

Удалите винт 5 мм, который удерживает динамик на дисплейном блоке, используя отвертку J000, поворачивая винт против часовой стрелки.

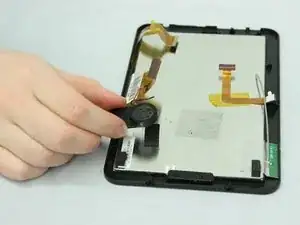

Снимите динамик с устройства, удерживая его большим и указательным пальцами.

Используя крестовую отвертку J000, отверните два винта 5 мм, которые крепят дисплейный блок внизу устройства, поворачивая винты против часовой стрелки.

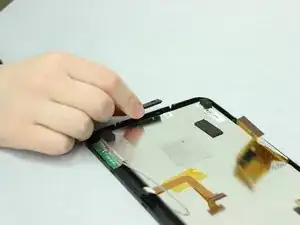

Поднимите маленькую чёрную защитную деталь дисплея, которая находилась между винтами и дисплейным блоком, большим и указательным пальцами.

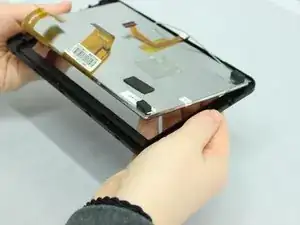

Держа устройство обеими руками, приподнимите его.

Пальцами подталкивайте экран снизу вверх, пока экран и дисплейный блок не выскочат из чёрной пластиковой рамки.

Экран и дисплейный блок теперь отделены от пластикового корпуса.

Положите экран и дисплейный блок дисплеем вниз.

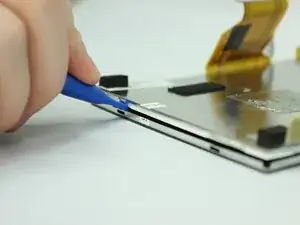

Вставьте большой пластиковый инструмент для вскрытия в одну из выемок на краю экрана и дисплейного блока.

Подденьте, пока маленькая защёлка не выйдет из выемки.

Повторите по каждой выемке вокруг края экрана и дисплейного блока.

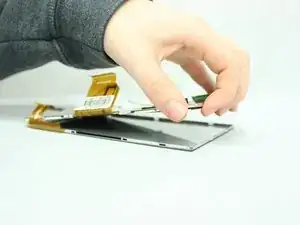

Пальцами поднимите дисплейный блок с экрана.

Экран теперь подлежит замене.
