Замена материнской платы Polaroid PTAB7XC

Выверните два винта 7 мм на верхней части устройства крестовой отверткой J00, поворачивая против часовой стрелки.

Если головки винтов корродировали или сорваны, может потребоваться использовать отвертку большего размера, например J0.

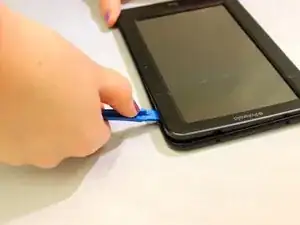

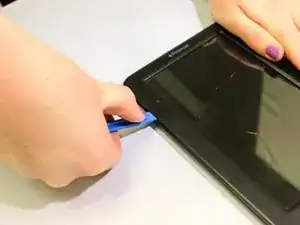

С помощью большого пластикового инструмента для вскрытия подденьте стык между экраном и корпусом со всех четырёх сторон, пока пластиковый корпус не снимется.

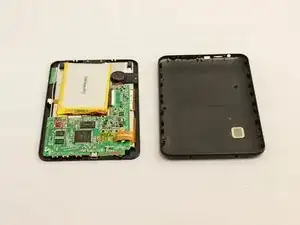

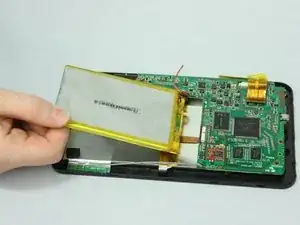

Поднимите устройство из корпуса и переверните его так, чтобы оно лежало экраном вниз.

Устройство теперь освобождено от пластикового корпуса.

Кнопки питания и/или громкости могут выпасть на этом этапе. Это нормально; не забудьте установить их при сборке.

Поставьте устройство на термостойкую поверхность.

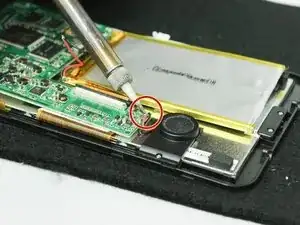

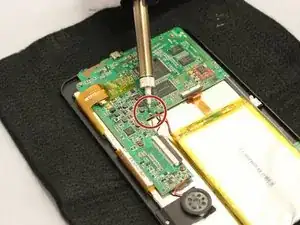

Выпаяйте с материнской платы красный провод, идущий к блоку аккумулятора.

Выпаяйте с материнской платы чёрный провод, идущий к блоку аккумулятора.

Если какой-либо из проводов не отходит полностью при выпаивании, аккуратно подтяните его пинцетом.

Выпаяйте следующие компоненты с материнской платы.

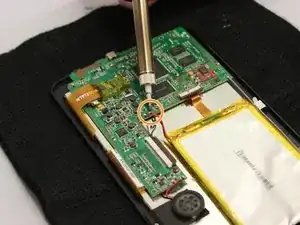

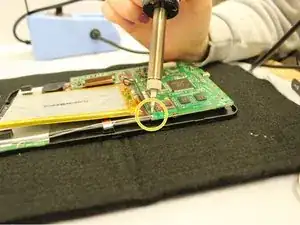

Выпаяйте с материнской платы красный провод, идущий к динамику.

Выпаяйте с материнской платы чёрный провод, идущий к динамику.

Выпаяйте с материнской платы серый провод, проходящий вдоль края устройства.

Материнская плата теперь будет отсоединена от всех проводов, подключённых к устройству.

Если какой-либо провод не отсоединяется полностью во время выпаивания, аккуратно снимите его пинцетом.

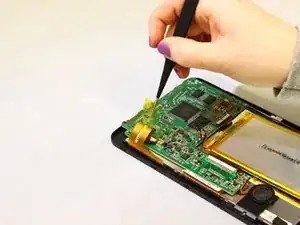

С помощью пинцета отлепите средний жёлтый плоский шлейф от материнской платы.

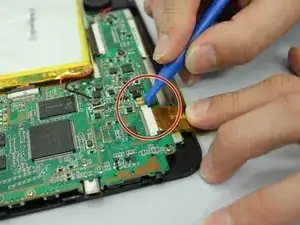

Используйте небольшой пластиковый инструмент для вскрытия, чтобы сдвинуть две маленькие чёрные фиксирующие защёлки с белого разъёма, к которому подключён средний жёлтый шлейф.

Аккуратно выньте средний жёлтый шлейф из белого разъёма пальцами.

Повторите последние два действия, чтобы отключить более узкий жёлтый шлейф и более широкий жёлтый шлейф от материнской платы.

Материнская плата теперь будет отсоединена от всех плоских шлейфов, подключённых к устройству.

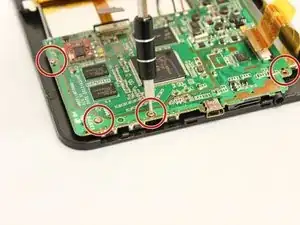

Отверткой PH000 отвинтите четыре винта 5 мм вдоль нижнего края материнской платы, поворачивая против часовой стрелки.

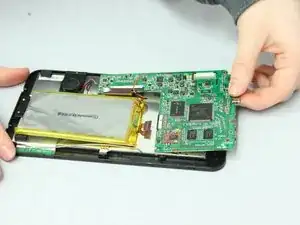

Указательным пальцем и большим пальцем подденьте и выньте материнскую плату из устройства.
