Замена порта USB зарядки Polaroid PMID701i 10

Выключите и отключите устройство перед началом замены.

Переверните устройство так, чтобы экран оказался вниз, а задняя сторона – вверх.

Задняя панель крепится к устройству четырьмя винтами длиной 4.0 мм, по одному в каждом углу, что показано красными кругами на картинке.

Открутите четыре винта с помощью отвертки PH000.

Переверните устройство так, чтобы экран оказался вверх, а задняя сторона – вниз.

Отделите переднюю панель, используя инструмент для открытия, на углу, чтобы создать щель.

Снятие рамки в первый раз может потребовать значительного усилия.

Пропустите инструмент вдоль швов устройства, чтобы открыть все стороны.

Слишком быстрое снятие панели может повредить кабель, соединяющий детали между двумя панелями.

Осторожно поднимите верхнюю панель от нижней панели.

Гибкие плоские кабели (FFC) крепятся к деталям в нижней панели с помощью разъемов нулевой силы вставки (ZIF).

Используйте инструмент для открытия, чтобы поднять черный фиксирующий флажок на меньшем разъеме.

Осторожно поднимите кабель, параллельно панели, чтобы отсоединить его.

Используйте инструмент для открытия, чтобы поднять черный фиксирующий флажок на большем разъеме.

Осторожно поднимите кабель, параллельно панели, чтобы отсоединить его.

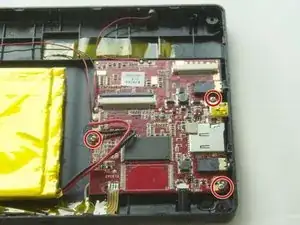

Материнская плата крепится к задней панели тремя винтами длиной 3.5 мм.

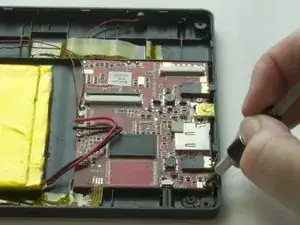

Открутите три винта с помощью отвертки PH000.

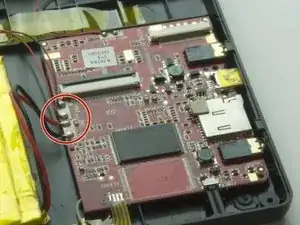

С помощью припоя соединяются провода, которые соединяют материнскую плату с другими деталями, такими как аккумулятор и динамик.

Отпаяйте провода от материнской платы. Для получения подробной информации обратитесь к руководству по пайке и распайке.

Некоторые из проводов также крепятся к панели с помощью ленты.

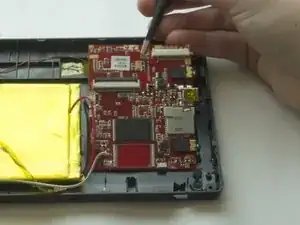

Используйте пинцет, чтобы осторожно поднять ленту с проводов и пластика.

Отпаяйте провода от материнской платы.

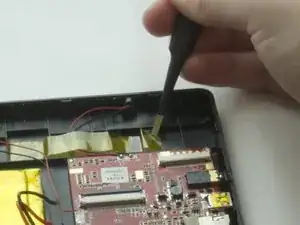

Используйте пинцет, чтобы осторожно поднять желтую ленту, которая прикрепляет желтый плоский кабель.

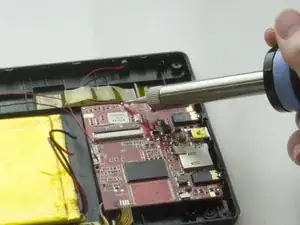

Отпаяйте плоский кабель.

На задней стороне материнской платы есть серый провод.

Переверните материнскую плату так, чтобы серый провод и его паяный шарик оказались сверху.

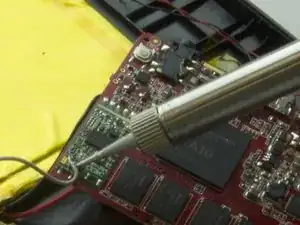

Отпаяйте серый провод от материнской платы.

Используйте пинцет, чтобы поднять материнскую плату от панели.
