Замена USB-порта Polaroid PTAB7XC

Удалите два винта длиной 7 мм на верхней части устройства с помощью отвертки Phillips J00, поворачивая винты против часовой стрелки.

Если шлицы винтов корродировали или срезаны, возможно, потребуется использовать отвертку с большим шлицем, например J0.

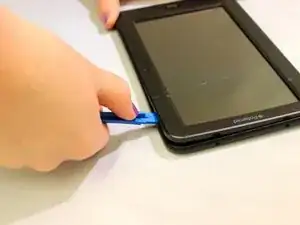

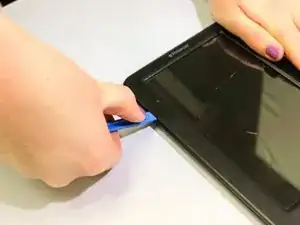

Подденьте стык между экраном и корпусом со всех четырёх сторон большим пластиковым инструментом для вскрытия, пока пластиковый корпус не снимется.

Снимите устройство с корпуса и переверните его так, чтобы экран был обращён вниз.

Устройство теперь освобождено от пластиковой оболочки.

В этот момент могут выпасть кнопки питания и/или регулировки громкости. В этом нет ничего страшного; однако не забудьте установить их при повторной сборке устройства.

Выпаяйте следующие компоненты с материнской платы.

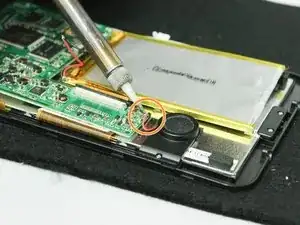

Выпаяйте с материнской платы красный провод, подключённый к динамику.

Выпаяйте с материнской платы чёрный провод, подключённый к динамику.

Выпаяйте с материнской платы серый провод, идущий вдоль края устройства.

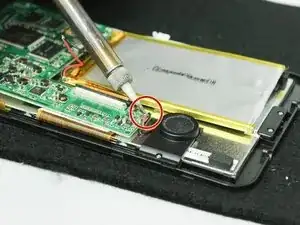

Выпаяйте с материнской платы красный провод, подключённый к батарее.

Выпаяйте с материнской платы чёрный провод, подключённый к батарее.

Материнская плата теперь отсоединена от всех проводов, подключённых к устройству.

Если какие-либо провода не отсоединяются полностью во время выпаивания, осторожно снимите их пинцетом.

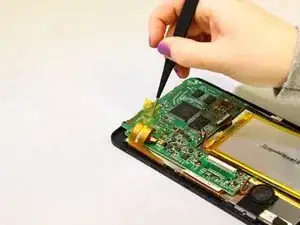

Снимите среднеширокий жёлтый шлейф с материнской платы с помощью пинцета.

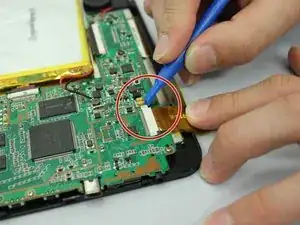

Используйте небольшой пластиковый инструмент для вскрытия, чтобы сдвинуть две маленькие чёрные фиксирующие клипсы с белого разъёма, к которому подключён среднеширокий жёлтый шлейф.

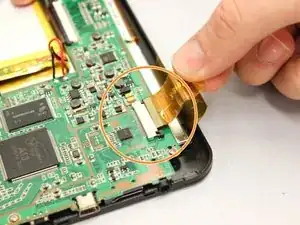

Аккуратно вытяните среднеширокий жёлтый шлейф из белого разъёма пальцами.

Повторите последние два действия, чтобы отсоединить более узкий жёлтый шлейф и более широкий жёлтый шлейф от материнской платы.

Материнская плата и аккумулятор теперь отсоединены от всех лент, подключённых к устройству.

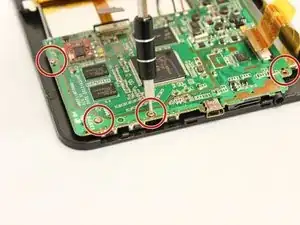

С помощью отвертки PH000 отвинтите четыре винта 5 мм вдоль нижнего края материнской платы, поворачивая винты против часовой стрелки.

Материнская плата теперь отсоединена от устройства.

Поднимите материнскую плату из устройства руками.

Положите материнскую плату на термостойкую поверхность так, чтобы серая сторона платы была обращена вверх.

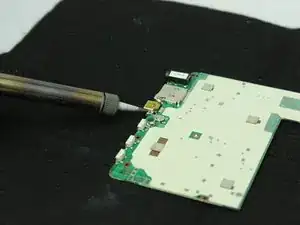

Выпаяйте каждую сторону USB-порта в местах его крепления к материнской плате.

USB-порт теперь ослаблен на материнской плате.

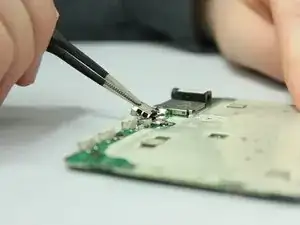

С помощью пинцета вытяните USB-порт прямо из материнской платы, не раскачивая его вверх, вниз или из стороны в сторону.

Раскачивание порта может повредить маленькие контакты, остающиеся на материнской плате.

USB-порт теперь подлежит замене.
