Замена экрана Polaroid PMID701i 10

Перед началом замены выключите устройство и отсоедините его от сети.

Переверните устройство экраном вниз, чтобы была обращена вверх задняя панель.

Задняя панель крепится к корпусу четырьмя винтами длиной 4,0 мм, по одному в каждом углу, отмеченными красными кругами на фото.

Отверните четыре винта отвёрткой PH000.

Переверните устройство экраном вверх, задней панелью вниз.

С помощью лопатки для вскрытия подденьте корпус в углу, чтобы создать зазор.

Первое снятие рамки может потребовать значительной силы.

Проведите инструментом по швам устройства, чтобы открыть все стороны.

Слишком резкое снятие панели может повредить кабель, соединяющий части между двумя панелями.

Осторожно приподнимите верхнюю панель от нижней панели.

Гибкие плоские кабели (FFC) подключены к элементам в нижней панели разъёмами с нулевым усилием вставки (ZIF).

Используйте лопаточку, чтобы отогнуть чёрный фиксирующий язычок на меньшем разъёме.

Осторожно поднимите кабель параллельно панели, чтобы отсоединить его.

Используйте лопаточку, чтобы отогнуть чёрный фиксирующий язычок на большем разъёме.

Осторожно поднимите кабель параллельно панели, чтобы отсоединить его.

Положите верхнюю панель так, чтобы внутренняя часть была вверх, а лицевая сторона экрана — вниз.

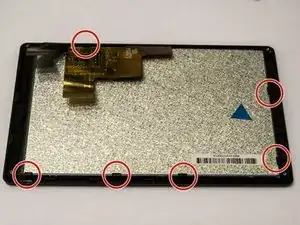

Экран крепится к панели шестью чёрными пластиковыми защёлками.

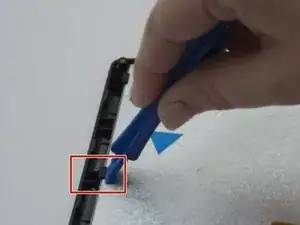

С помощью лопатки для вскрытия аккуратно подденьте каждую защёлку, чтобы освободить экран от панели.

Если защёлка не отпускается с помощью инструмента, попробуйте приподнять её вручную.

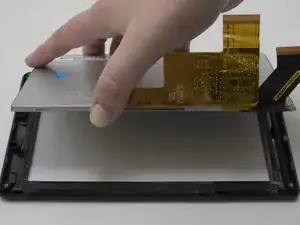

Снимите экран с рамки, поднимая его с боку.
