Замена динамиков Qualcomm Snapdragon 800 Mobile Development

Найдите ваше устройство.

Переверните устройство задней крышкой вверх.

Снимите заднюю крышку планшета.

Найдите батарею и извлеките её.

Если вы хотите заменить батарею — сделайте это сейчас.

Используйте крестовую отвертку PH1, чтобы выкрутить пять винтов 4x2.5 мм, удерживающих заднюю крышку.

Отожмите заднюю крышку.

Начните с отсоединения кабелей, подключенных к материнской плате.

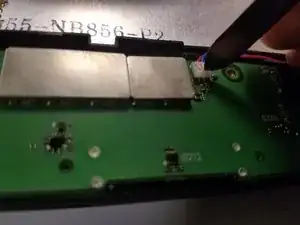

Используйте лопаточку, чтобы поднять разъёмы вертикально. Они должны легко отщёлкнуться.

Последний разъём имеет жёлтую язычок. Поднимите язычок вверх, пока не поднимется маленький металлический фиксатор. Затем потяните прямо назад, чтобы вынуть разъём из гнезда.

Используя крестовую отвертку PH1, снимите все 6 винтов 3x2.5 мм (обведены красным), удерживающих материнскую плату.

С помощью лопаточки подденьте материнскую плату и извлеките её из корпуса планшета.

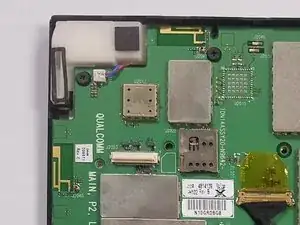

Найдите два динамика в каждом из нижних углов (левом и правом).

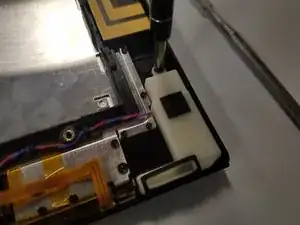

Используйте крестовую отвертку PH1, чтобы выкрутить винт 3x2.5 мм на правом динамике.

Используйте лопаточку, чтобы отсоединить динамики.

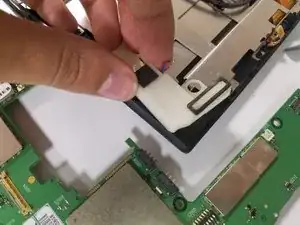

Поднимите динамики и извлеките их.
