Замена материнской платы мобильного комплекта разработки Qualcomm Snapdragon 800
Инструкция по демонтажу и удалению материнской платы комплекта разработки Qualcomm Snapdragon 800.
Шаг 1
Найдите устройство.
Поверните устройство задней стороной вверх.
Шаг 2
Снимите заднюю крышку планшета.
Шаг 3
Найдите аккумулятор и извлеките его.
Если необходимо заменить аккумулятор, сделайте это сейчас.
Шаг 4
Используя отвёртку Phillips PH1, выкрутите пять винтов 4x2,5 мм, которые крепят заднюю крышку.
Шаг 5
Снимите заднюю крышку.
Шаг 6
Начните с отключения кабелей, подключённых к материнской плате.

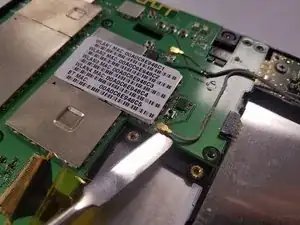

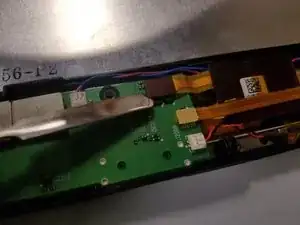

Воспользуйтесь лопаткой, чтобы аккуратно поднять соединители вертикально вверх. Они должны отсоединиться с небольшим усилием.

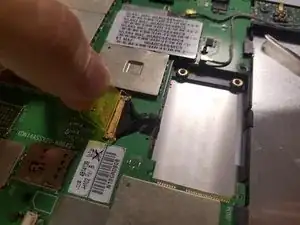

Последний разъём имеет жёлтую язычок. Поднимите язычок вверх, пока маленькая металлическая защёлка не освободится. Затем потяните разъём прямо на себя, чтобы отключить его от разъёма.
Шаг 7

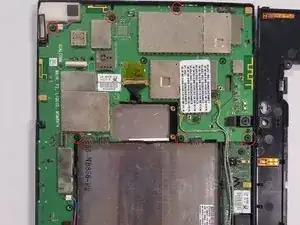

Используя отвёртку Phillips PH1, выкрутите все шесть винтов 3x2,5 мм (отмечены красным), которые крепят материнскую плату.
Шаг 8

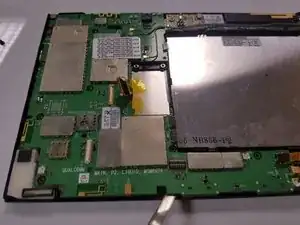

Используя лопатку, извлеките материнскую плату из корпуса планшета.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
