Замена выводных электролитических конденсаторов

Определите, какие конденсаторы неисправны. Существует 2 способа сделать это:

1. По внешнему виду/ощупью: обращайте внимание на вздутую верхнюю часть корпуса конденсатора. Вы также можете почувствовать, что предохранительный разрыв (вент) лопнул. Один из способов подтвердить подозрение на вздутие — приложить линейку к вершине конденсатора с краем, касающимся верхней поверхности. Если линейка не ложится ровно, конденсатор вздут.

2. (Предпочтительно) С помощью ESR-метра: можно использовать ESR-метр для проверки конденсаторов. Полученное значение ESR сравните с таблицей значений (обычно поставляется с прибором) или с даташитом конденсатора.

Перед выпаиванием конденсатора зафиксируйте его параметры

Эти параметры должны включать емкость (uF), напряжение (V), марку (например, Nichicon) и серию (например, HM). Также отметьте диаметр (D) и длину/высоту (l) конденсатора.

Самый простой способ подобрать замену — найти даташит на оригинальный конденсатор.

Иногда даташиты конденсаторов можно найти на сайтах производителей. Некоторые сайты производителей конденсаторов можно найти здесь

Форум badcaps также является хорошим источником информации о конденсаторах.

В даташите обратите внимание на указанные диаметр, длину, допустимый ток пульсаций и ESR (для низкоимпедансных конденсаторов).

Перед покупкой новых конденсаторов нужно найти дистрибьютора электронных компонентов.

Некоторые популярные дистрибьюторы в США — DigiKey и Mouser

Для других дистрибьюторов электронных компонентов можно проверить этот список

Теперь начнём поиск заменяющих конденсаторов.

Сначала перейдите на сайт выбранного дистрибьютора и откройте раздел алюминиевых электролитических конденсаторов.

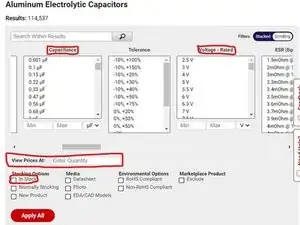

Уточните поиск, введя значения емкости (uF) и напряжения (V) старого конденсатора. Также можно включить фильтр только в наличии.

Сузьте поиск по цене. На сайте DigiKey это можно сделать, указав необходимое количество компонентов в разделе фильтров.

Ищите конденсатор от Elna, Nichicon, Nippon Chemi-Con/United Chemi-Con, Panasonic, Rubycon или Wurth Elektronik с тем же температурным рейтингом, что и у старого конденсатора.

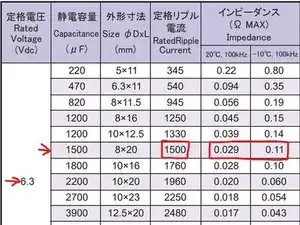

Теперь посмотрите даташит. Если допустимый ток пульсаций равен или выше (при той же температуре и частоте [Hz/KHz]), ESR равен или ниже (при той же температуре и частоте [Hz/KHz]) (если применимо), и конденсатор того же размера или меньше (можно использовать более крупный конденсатор, если он поместится), то этот конденсатор подойдёт.

Обязательно проверьте цену. Иногда одинаковая или более низкая цена получается при покупке 10 конденсаторов вместо 8.

Сначала убедитесь, что плата ориентирована так, чтобы была видна верхняя часть конденсатора, который вы заменяете.

Затем используйте чёрный перманентный маркер, чтобы отметить место, где отрицательная полоска конденсатора совпадает с платой.

Теперь можно удалить электролитические конденсаторы. Существует 2 метода:

1. Нагрейте один вывод конденсатора и слегка приподнимайте вывод, пока он не выйдет из платы. Продолжайте, пока конденсатор полностью не освободится от платы.

2. Выпаяйте оба вывода конденсатора, затем извлеките конденсатор из платы.
