Как пользоваться тестером беспроводной зарядки EESON

Обзор индикаторов и переключателей на тестере:

Выбор типа теста

Индикатор типа теста

Кнопки меню на экране

Переключатель режима теста

Светодиод индикатора вентилятора охлаждения

Светодиод индикатора ошибки

Два следующих шага показывают, как использовать тестер для отображения основных статистик мощности. Для подробного объяснения настроек и функций перейдите к этому шагу.

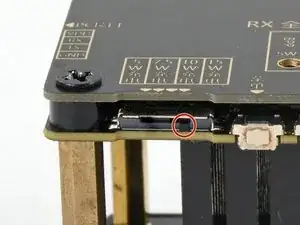

Установите левый переключатель «тип теста» в крайнее правое положение. Это устанавливает тип теста на 15 Вт EPP.

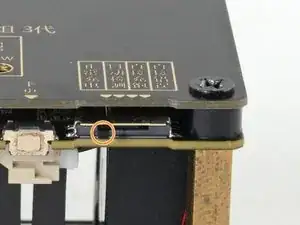

Установите правый переключатель «режим теста» в крайнее левое положение. Это переводит тестер в ручной режим.

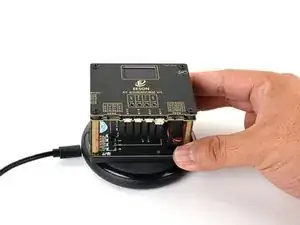

Поместите тестер на площадку беспроводной зарядки.

Тестер включится, и на экране отобразятся следующие данные:

Тип теста — не обращайте внимания, если отображается «FAIL». Это означает только то, что зарядная площадка не смогла выдать до 15 Вт.

Напряжение, ток и мощность, получаемые тестером

Обратная связь по мощности — показывает, как меняется поле резонанса. Это изменится, если вы сместите катушки зарядки, но должно оставаться на уровне +0.

Время, прошедшее с начала теста

Частота передачи

Протокол Qi имеет два стандартных профиля: Базовый профиль мощности (BPP) и Расширенный профиль мощности (EPP). Переключатель типа теста определяет, какой профиль использовать:

5 Вт тест BPP: BPP — минимальный, базовый профиль на 5 Вт. Это минимальное требование для соответствия стандарту Qi.

15 Вт тест EPP: EPP — расширенный профиль, который позволяет устройству и площадке беспроводной зарядки обмениваться данными и согласовывать скорость зарядки — от 5 Вт до 15 Вт. Большинство современных телефонов и площадок поддерживают EPP. Вы должны использовать этот режим для тестирования большинства современных беспроводных площадок.

7,5 Вт тест для iPhone: Apple создала кастомный EPP, и этот режим его имитирует. Он проверяет, ответит ли площадка на специальный запрос и будет ли заряжать именно на 7,5 Вт.

10 Вт тест для Samsung: Samsung создала кастомный EPP, и этот режим его имитирует. Он проверяет, ответит ли площадка на специальный запрос и будет ли заряжать именно на 10 Вт.

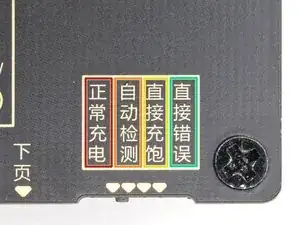

Тестер может работать в четырёх режимах. Установите переключатель режима теста в соответствующее положение для выбора режима.

Ручной тест: Позволяет вручную выбрать, какой тип теста запускать, с помощью переключателя в нижнем левом углу устройства. Это тест, который вы будете использовать чаще всего.

Автоматический тест: В этом режиме тестер автоматически проходит все нагрузки одну за другой.

Тест полной зарядки: Имитирует устройство с полностью заряженным аккумулятором, чтобы проверить, прекратит ли площадка выдачу мощности. Во время этого теста тестер не должен включаться, и индикатор ошибки должен мигать.

Тест ошибки: Посылает сигнал об ошибке на зарядное устройство, чтобы проверить, отключится ли зарядное устройство при получении сигнала об ошибке. Во время этого теста тестер не должен включаться, а на площадке должно отображаться какое-либо предупреждение.

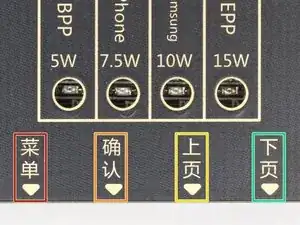

У тестера есть четыре кнопки для навигации по меню экрана. Некоторые кнопки имеют вторичные функции при длительном нажатии. Для полного описания меню смотрите бумажное руководство в коробке тестера.

Menu: короткое нажатие — переключение между различными видами статистики. Длительное нажатие — вход в меню настроек. Эта кнопка действует как кнопка «назад» в меню.

Select: короткое нажатие — переключение тестера в режим обнаружения посторонних предметов (FOD). Это должно быстро отключить площадку беспроводной зарядки. Эта кнопка действует как кнопка «выбрать» в меню.

Up: навигация вверх в меню.

Down: навигация вниз в меню.
