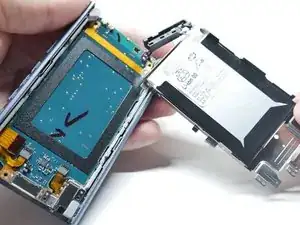

Замена аккумулятора Sony Walkman A-45
Используйте это руководство для удаления и замены изношенного или разряженного аккумулятора в Sony Walkman NW-A45.
Для вашей безопасности включите Sony Walkman NW-A45 и дождитесь полной разрядки аккумулятора перед началом процедуры. Заряженный литий-ионный аккумулятор может быть очень опасен при случайном проколе.
Помните: соблюдайте общие правила по защите от электростатического разряда (ESD) при ремонте устройства.
Не используйте аккумулятор повторно после его извлечения, так как это представляет потенциальную угрозу безопасности. Замените его на новый аккумулятор.
Шаг 1
Включите Walkman и дождитесь разрядки аккумулятора ниже 5% перед началом любых ремонтных работ, так как заряженный литий-аккумулятор может быть опасен при случайном проколе.
Выключите устройство.
Шаг 2

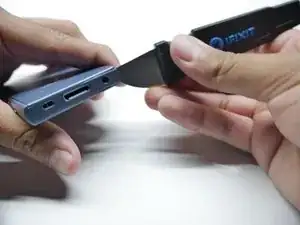

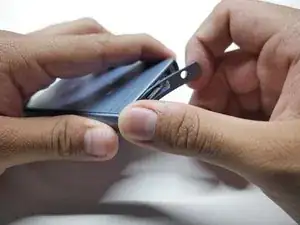

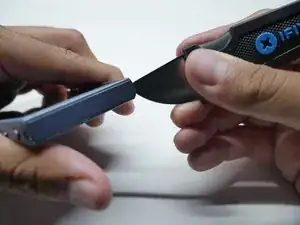

Вставьте лопатку в узкую щель между корпусом и боковой частью верхней крышки, вдоль кромки одной из панелей.
Подденьте верхнюю крышку, чтобы освободить её от клея.
Как только клей отстанет с одного края, остальная часть отделится легко. Потребуется несколько попыток.

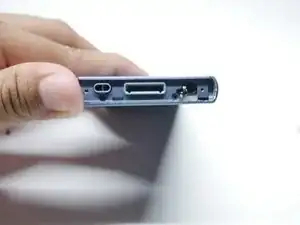

Шаг 3

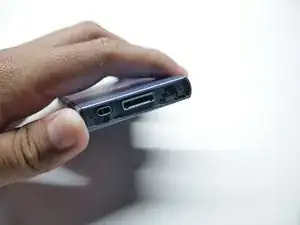

Вставьте лопатку в узкую щель между корпусом и боковой частью нижней крышки, вдоль кромки одной из панелей.
Подденьте нижнюю крышку, чтобы освободить её от клея.
Как только клей отстанет с одного края, остальная часть отделится легко. Потребуется несколько попыток.
Шаг 4

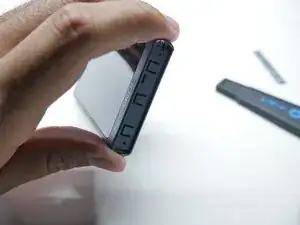

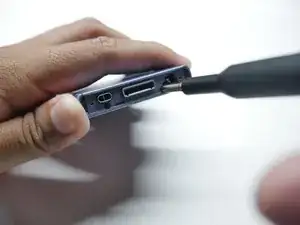

Удалите два нижних винта, фиксирующих шасси, используя крестовую отвёртку Phillips #00.
Шаг 5
Переверните Walkman экраном вниз.

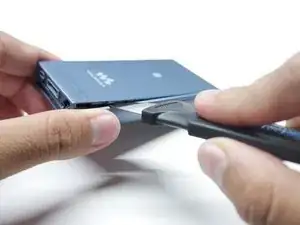

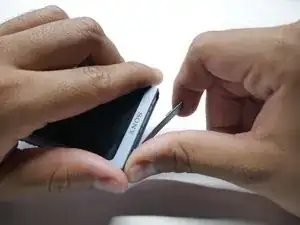

Вставьте лопатку в узкую щель между боковой панелью и корпусом, вдоль кромки панели.

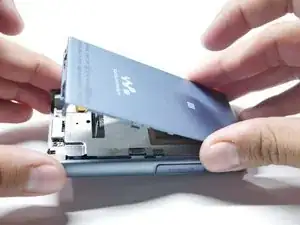

Медленно подденьте заднюю крышку, чтобы освободить её от клея.
Если трудно удерживать щель открытой, вставьте пластиковые медиаторы, чтобы зафиксировать её.
Шаг 6

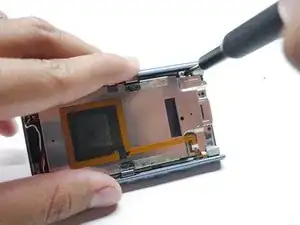

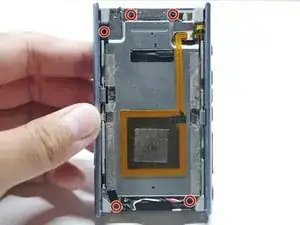

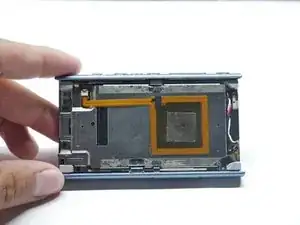

Удалите пять винтов, фиксирующих аккумулятор и модуль NFC, используя крестовую отвёртку Phillips #00.

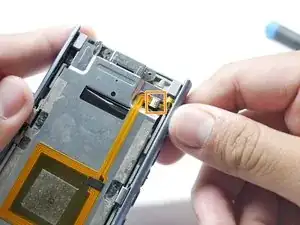

Отсоедините ленточный кабель, соединяющий модуль NFC, потянув наружу.
Не тяните слишком сильно, иначе ленточный кабель порвётся.
Шаг 7

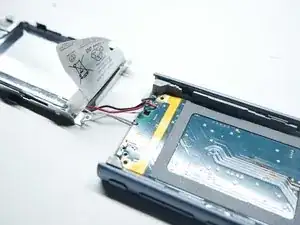

Осторожно приподнимите металлическое шасси.
Там будет блок, удерживающий провода. Поднимите его аккуратно — он должен отойти.
Шаг 8

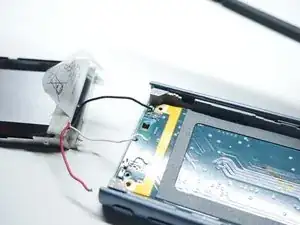

Нагрейте паяльник до 420 градусов Цельсия.

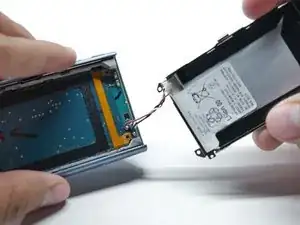

Разогрейте старую пайку в Walkman и снимите провод с его клеммы.
Этот процесс займёт время для удаления проводов.
Шаг 9
Ослабьте клей аккумулятора, используя изопропиловый спирт.
Используйте изопропиловый спирт 90% или выше.

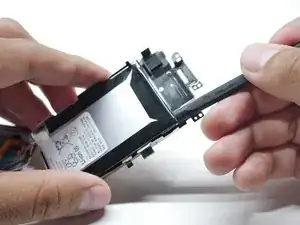

Подденьте аккумулятор пластиковой картой.
Не сгибайте аккумулятор. Работайте медленно и аккуратно.
Удалите аккумулятор.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
