Замена спирали подрулевого переключателя (clockspring) на Ford F150 Lariat 2014
Спираль подрулевого переключателя — это пластиковая плата в механизме рулевого управления автомобиля, которая соединяет рулевую колонку с рулевым колесом, не прерывая электрическое соединение при его вращении.
Если спираль выходит из строя, рулевое колесо теряет электрическое соединение, и его кнопки, сигнал и другие функции перестают работать. Это руководство поможет вам заменить спираль подрулевого переключателя и восстановить работу кнопок рулевого колеса в пикапе Ford F150 Lariat 2014.
Перед началом процедуры поставьте автомобиль на парковку, включите стояночный тормоз и выключите зажигание.
Шаг 1

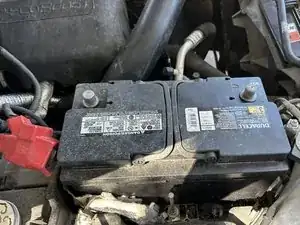

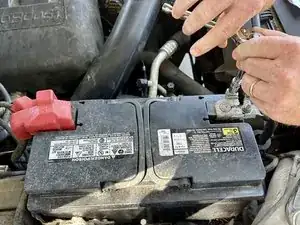

Отключите клеммы аккумулятора с помощью трещотки и головки на 10 мм.
Подождите 10–15 минут, чтобы конденсаторы разрядились и исключить возможность срабатывания подушки безопасности.
Шаг 2

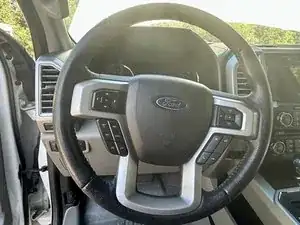

Убедитесь, что рулевое колесо и колеса находятся в прямом положении.
Шаг 3

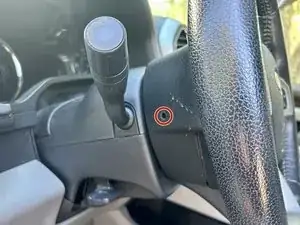

Найдите два отверстия по бокам рулевого колеса.

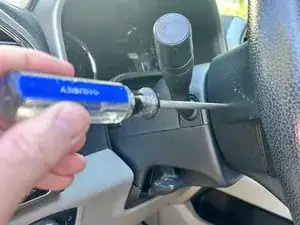

Вставьте небольшую отвертку в отверстие с одной стороны и надавите, чтобы освободить защелку, удерживающую подушку безопасности.
Повторите с противоположной стороны, чтобы освободить подушку безопасности.
Шаг 4

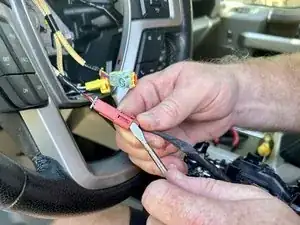

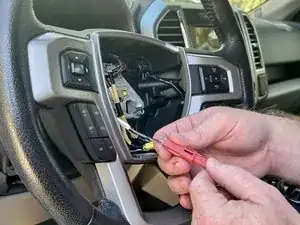

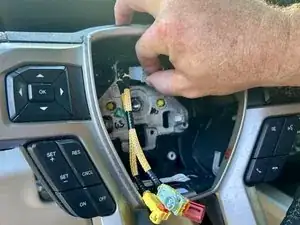

Используйте небольшую плоскую отвертку, чтобы приподнять фиксаторы на разъемах проводов подушки безопасности и отключить их.
Отключите провод сигнала.
Осторожно снимите подушку безопасности и отложите в сторону.
Шаг 5

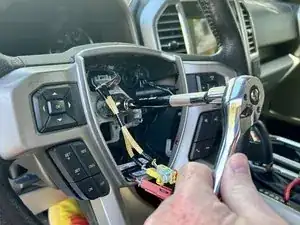

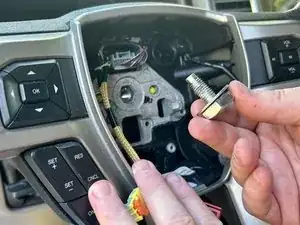

Снимите болт рулевого колеса с помощью трещотки и головки на 24 мм.
Шаг 6

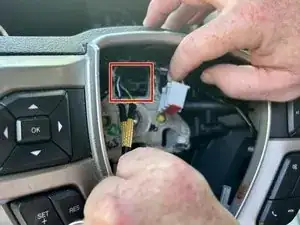

Отстегните и отключите провода рулевого колеса вверху.
Шаг 7
Оттяните рулевое колесо от рулевой колонки и отложите в сторону.
Шаг 8

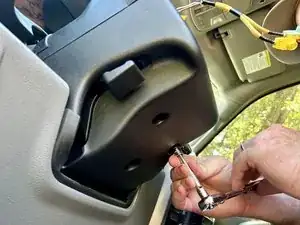

Снимите три винта под рулевой колонкой, удерживающие две части кожухов рулевой колонки, с помощью трещотки и головки на 7 мм.

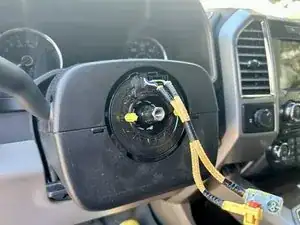

Разделите кожухи рулевой колонки и отодвиньте их в сторону, чтобы получить доступ к спирали подрулевого переключателя.
Шаг 9

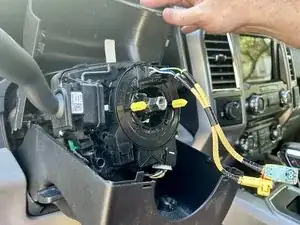

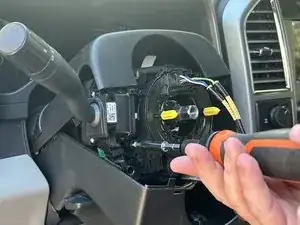

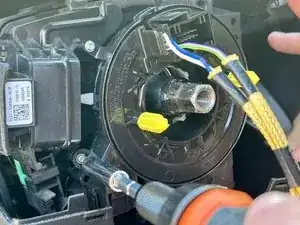

Отверните сломанную спираль подрулевого переключателя, используя отвертку Torx T10, чтобы снять четыре винта, удерживающие её на месте.
Шаг 10
Снимите сломанную спираль подрулевого переключателя и отложите в сторону.
Шаг 11
Установите новую спираль подрулевого переключателя, используя отвертку Torx T10.
Верните четыре винта и затяните их.
Снимите фиксирующую пластину спирали, чтобы освободить механизм новой спирали.
Шаг 12
Верните кожухи рулевой колонки на место и замените три винта снизу, затянув их трещоткой и головкой на 7 мм.
Шаг 13
Протяните два провода подушки безопасности через заднюю часть рулевого колеса, чтобы начать его установку.
Установите болт рулевого колеса и затяните его трещоткой и головкой на 24 мм.
Шаг 14
Подключите провода сигнала и провода подушки безопасности.
Надавите на защелки разъемов проводов подушки безопасности, чтобы убедиться в надежности соединения.
Шаг 15

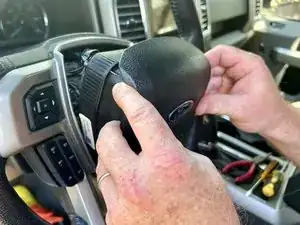

Верните подушку безопасности на место и защелкните её.
Шаг 16
Подключите клеммы аккумулятора.
Шаг 17

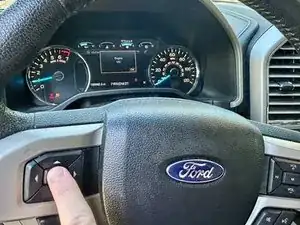

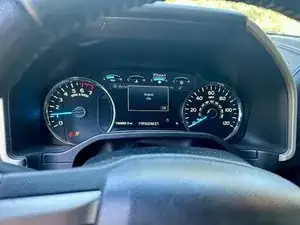

Проверьте успешность установки, провернув двигатель и убедившись, что индикатор Engine OK на приборной панели загорается.
Проверьте работу кнопок управления на рулевом колесе.
Перевод руководства с ifixit.com
