Замена 12-вольтовой батареи Toyota Prius 2-го поколения 2003–2009

Разное

В этом руководстве показано, как заменить 12‑вольтовую батарею в Prius второго поколения. 12‑вольтовая батарея — важный компонент гибридного автомобиля, обеспечивающий запуск режима аксессуаров и системы гибридного аккумулятора. Со временем 12‑вольтовая батарея может разрядиться или быть случайно разряжена, что делает необходимой замену батареи раньше ожидаемого срока. Когда батарея перестаёт работать, такие вспомогательные функции, как радио, фары и подсветка приборной панели, не запускаются. Из‑за гибридных особенностей автомобиля при потере питания 12‑вольтовой батареей также прекращает работу система управления гибридом, что вызывает сообщения об ошибках и серьёзные проблемы безопасности, такие как ухудшение торможения и переход на движение только на бензине, что не предназначено для этого автомобиля и повлияет на управление.

Рекомендуется заменять батарею до её полной разрядки; автомобиль часто показывает ранние признаки, такие как тускление фар, мигание световых приборов или сбои при запуске.

Перед началом ремонта выключите автомобиль, поставьте его на паркинг с затянутым аварийным тормозом и убедитесь, что автомобиль остыл, если вы недавно его эксплуатировали. Кроме того, это большая батарея, поэтому при отсоединении клеммы будьте предельно осторожны.

Шаг 1

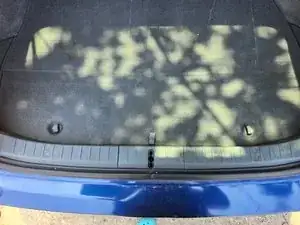

Откройте багажник.

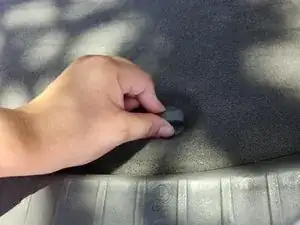

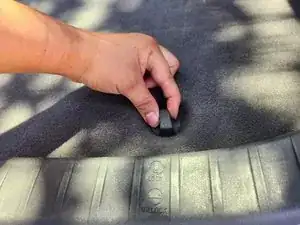

Отстегните ковровое покрытие, повернув оба фиксирующих поворотных элемента.

Шаг 2

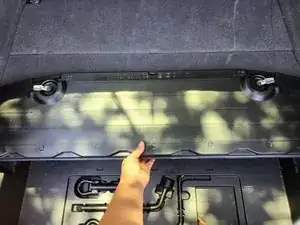

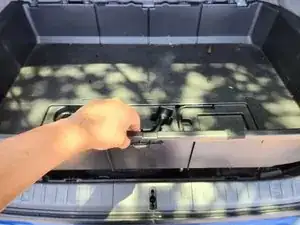

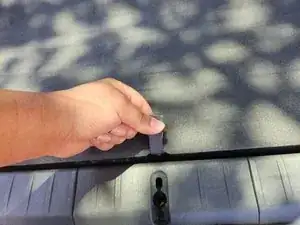

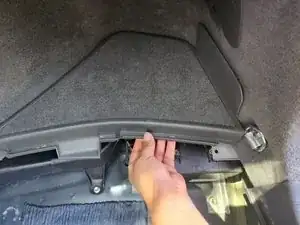

Поднимите защёлки, чтобы снять все крышки, ведущие к отсеку запасного колеса.

Шаг 3

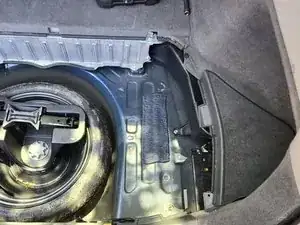

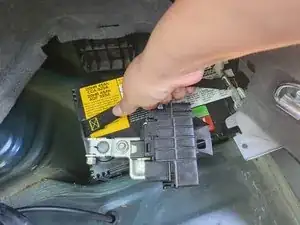

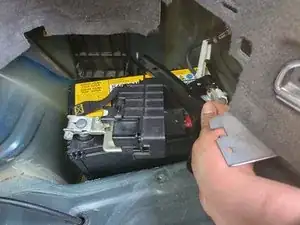

Поднимите крышку батареи, чтобы открыть доступ к 12‑вольтовой батарее.

Шаг 4

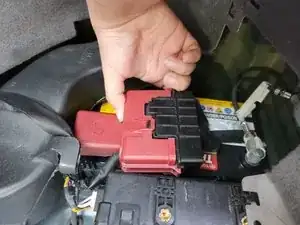

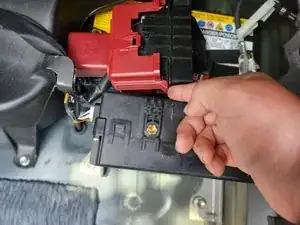

Поднимите боковые клапаны и снимите их с чёрного пластикового корпуса, затем снимите красный кожух.

Шаг 5

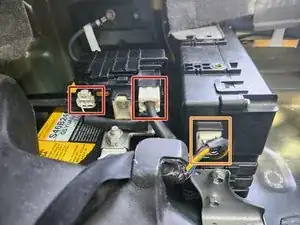

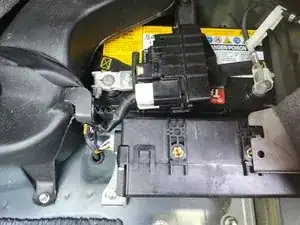

Отсоедините три разъёма от блоков.

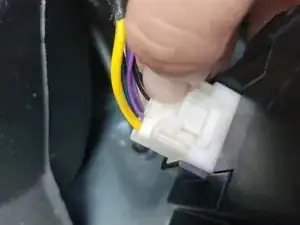

Плотно сожмите язычки разъёмов и отведите их от корпуса подключения.

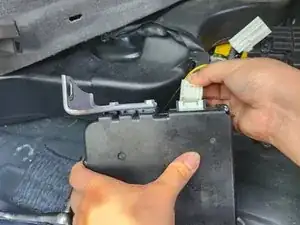

Снимите разъём тем же способом либо выполните следующий шаг и отсоедините его от открученного блока управления для удобства доступа.

Шаг 6

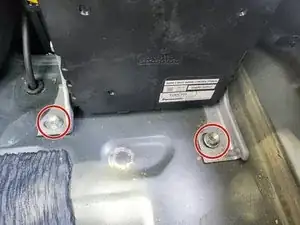

Используйте трещотку с головкой, чтобы снять два болта 12 мм, удерживающие блок управления.

У некоторых автомобилей может быть третий болт сверху корпуса.

Шаг 7

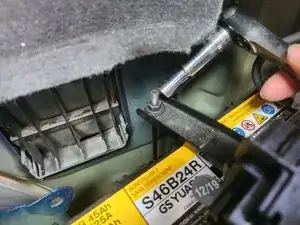

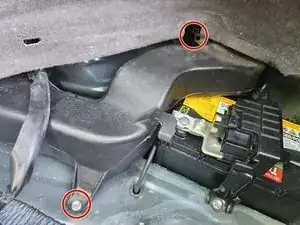

Используйте трещотку с головкой, чтобы снять два болта 10 мм, удерживающие выхлопную трубку батареи.

Вытащите выхлопную трубку и вентиляционную трубу батареи.

На фотографиях задний болт отсутствует; если он есть, используйте удлинитель для трещотки, чтобы добраться до болта. Болт отличается от остальных и имеет заострённый конец.
