Замена крестовины (D‑pad) контроллера Nintendo 64
Используйте это руководство, чтобы заменить изношенную или неработающую крестовину в контроллере Nintendo 64.
Крестовина — это элемент ввода, позволяющий управлять движением вверх, вправо, влево и вниз в игре. Со временем при регулярном использовании крестовина может перестать работать. К счастью, её замена достаточно проста, и вы быстро вернётесь к игре в любимые тайтлы для Nintendo 64.
Перед началом убедитесь в отсутствии дефектов контроллера, которые могут затруднить или сделать ремонт опасным. Если имеются ослабленные провода, рассмотрите замену кабеля. Если какие‑то винты сорваны, в этом руководстве есть полезные советы по их извлечению. Также убедитесь, что контроллер отключён от приставки Nintendo 64 перед началом работ.
Шаг 1

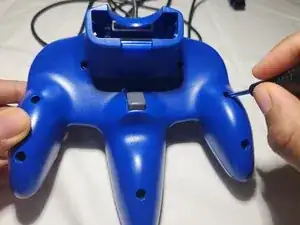

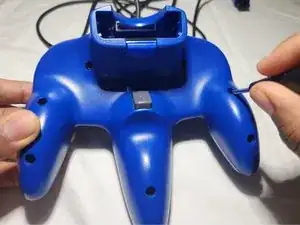

Используйте крестовую отвертку #0, чтобы выкрутить семь 10 мм винтов из корпуса.
Удалите два 6 мм винта с крестовой шлицем #0 из разъёма расширения.
Отделите заднюю крышку от передней и отложите в сторону.
Шаг 2
Снимите плечевые кнопки слева и справа, сдвинув их прямо вверх.

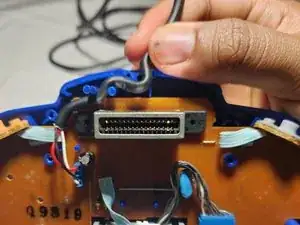

Осторожно отстегните кабель, который продет через два хомута, поддев его и выведя вверх.
Шаг 3

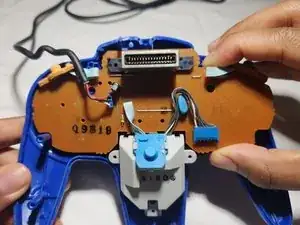

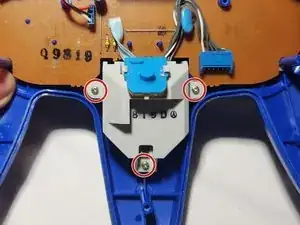

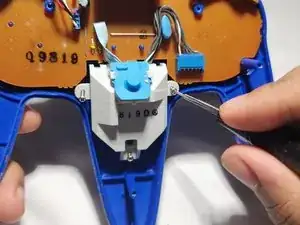

Используйте крестовую отвертку #0, чтобы выкрутить три серебристых винта 6 мм, удерживающих узел стика (joystick).
Осторожно поднимите плату и узел стика из корпуса контроллера.
Чтобы не повредить плату, поднимайте её за края.
Шаг 4

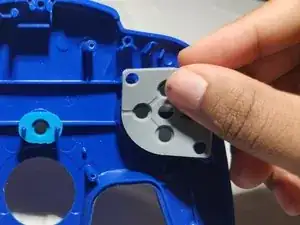

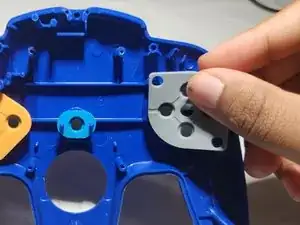

Снимите резиновую прокладку, покрывающую заднюю часть крестовины.

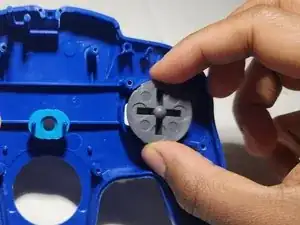

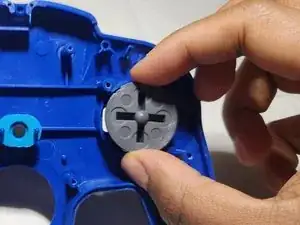

Извлеките повреждённую крестовину из её гнезда.
Шаг 5
Вставьте новую крестовину в гнездо.

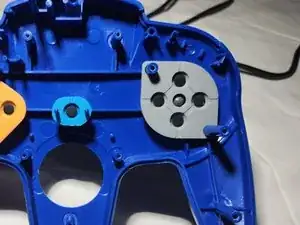

Натяните резиновую подложку на пластиковые элементы и сдвиньте её вниз над крестовиной.

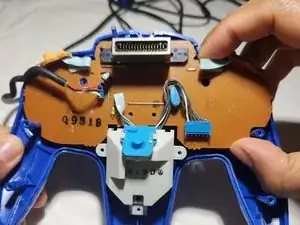

Осторожно верните плату в корпус контроллера.
Вставьте джойстик в его отверстие.
Шаг 6

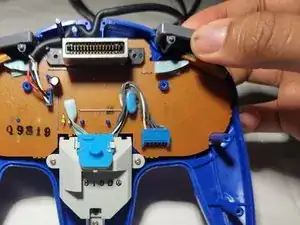

Аккуратно зафиксируйте провод вокруг хомутов.
Убедитесь, что провод достаточно прижат и расположен ниже или вровень с краем, чтобы избежать проблем при сборке передней и задней частей корпуса.
Вставьте плечевые кнопки на место.
Кнопка L будет справа, а кнопка R — слева.

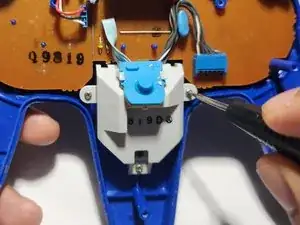

Используйте крестовую отвертку #0, чтобы закрепить винты на узле стика.
Шаг 7

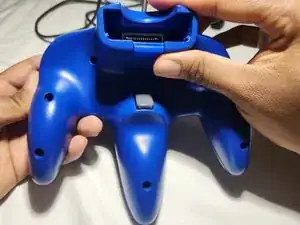

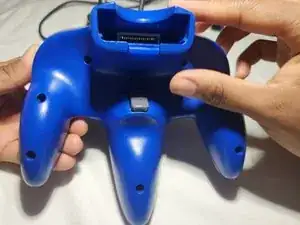

Защёлкните заднюю крышку на место.
Используйте крестовую отвертку #0, чтобы вернуть винты на заднюю крышку.
Заключение
Удачной игры!
Перевод руководства с ifixit.com
