Замена картриджа одноручного смесителя Moen (модель: 1225)
Если из крана начинает течь, возможно, его станет трудно включать/выключать, а также появятся проблемы с поддержанием постоянной температуры. Если ручку трудно повернуть или после закрытия крана наблюдается постоянное подтекание, вероятно, потребуется заменить картридж.
Это руководство приведёт необходимые шаги по замене одноручного картриджа Moen, модель 1225. Чтобы найти конкретный тип картриджа, определите модель смесителя, осмотрев излив, панель или ручку, и посетите www.moen.com для получения спецификаций продукта.
Перед началом процедуры необходимо найти общий запорный кран водоснабжения в доме. Если на вашем участке установлен въездной вентиль (curb stop), вам потребуется ключ для счётчика, также называемый ключом для вентиля, чтобы выполнить шаг 1 этого руководства.
Шаг 1

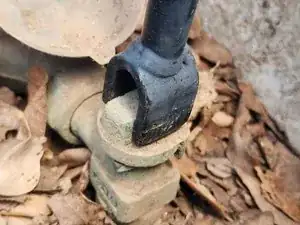

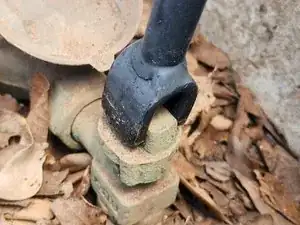

Перекройте основной водопровод, вставив ключ для счётчика в рукоятку въездного вентиля и повернув его на 180 градусов против часовой стрелки в закрытое положение.
Если установлен задвижной вентиль, поверните вентиль против часовой стрелки до закрытого положения.
Шаг 2

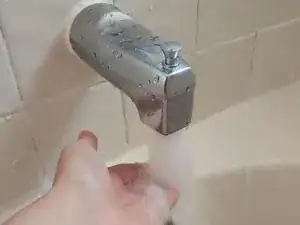

Откройте ручку смесителя, чтобы сбросить давление воды, пока поток не прекратится.
Шаг 3
Снимите декоративную заглушку ручки.
Шаг 4

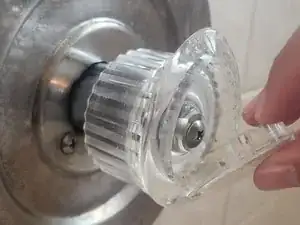

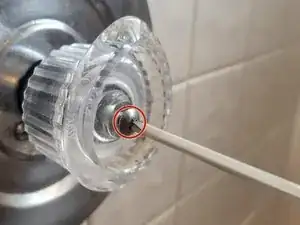

Используйте крестообразную отвёртку Phillips, чтобы выкрутить соединяющий винт ручки (винт с полукруглой головкой Phillips 10-24 x 1-1/8").

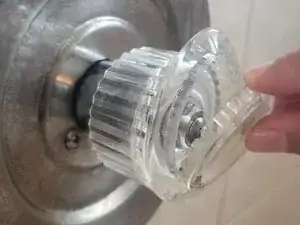

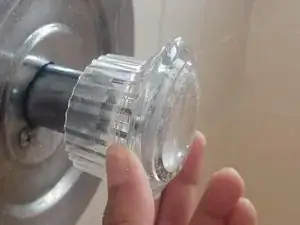

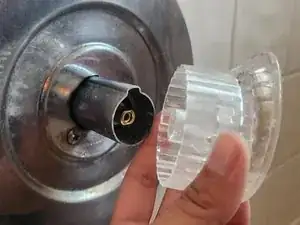

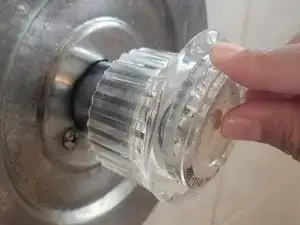

Снимите ручку.
Шаг 5

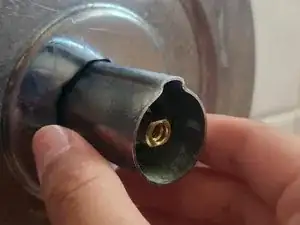

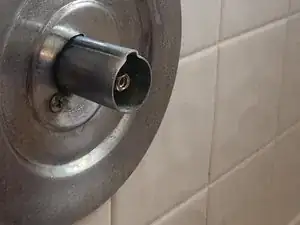

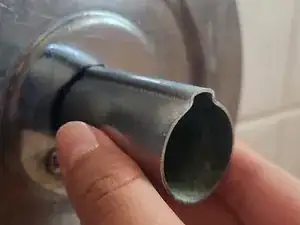

Вытащите стоп-трубку.
Шаг 6

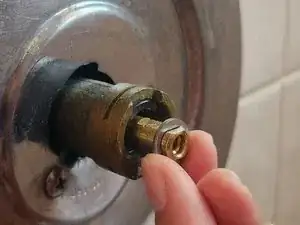

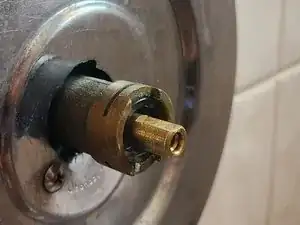

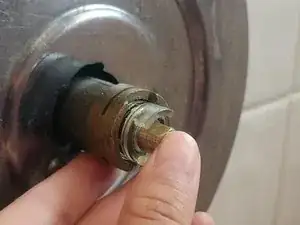

Снимите шайбу с латунного штока.
Шаг 7

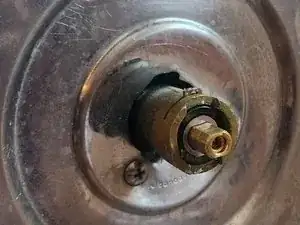

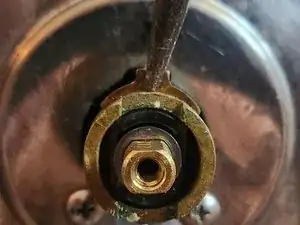

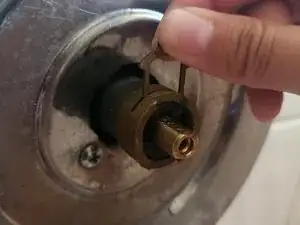

Зажав кончик выемки фиксирующей скобы картриджа плоскогубцами с тонкими губками, потяните её вверх, чтобы снять.
Шаг 8

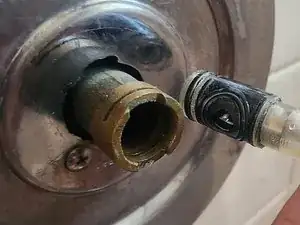

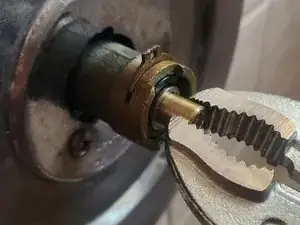

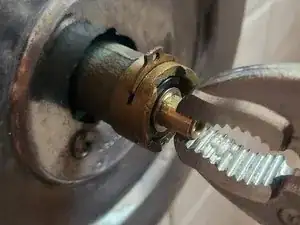

Используя тисочные клещи, крепко зажмите латунный шток и вытащите старый картридж 1225.
Шаг 9
На новом картридже 1225 ориентируйте отверстия управления расходом параллельно полу.
Вставьте новый картридж 1225 в клапан.
Шаг 10

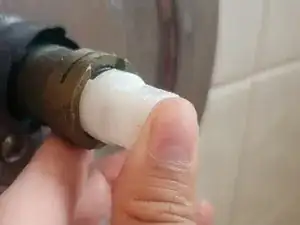

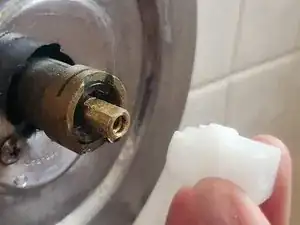

Вставьте белую поворотную вставку в пазы нового картриджа и вставьте картридж в клапан.
Снимите белую поворотную вставку.
Шаг 11

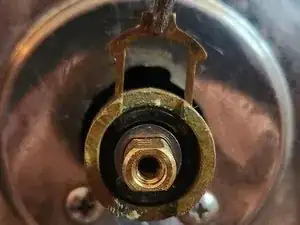

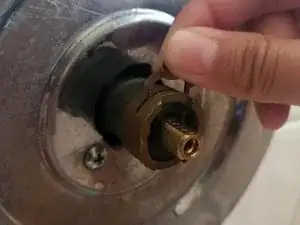

Установите фиксирующую скобу картриджа, сдвинув скобу в клапан.
Шаг 12

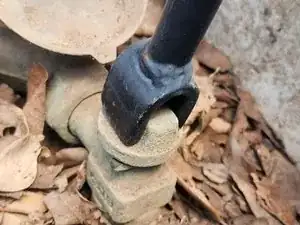

Откройте основной водопровод, вставив ключ для счётчика в рукоятку въездного вентиля и повернув его на 180 градусов по часовой стрелке в открытое положение.
Если установлен задвижной вентиль, поверните вентиль по часовой стрелке в открытое положение.
Шаг 13

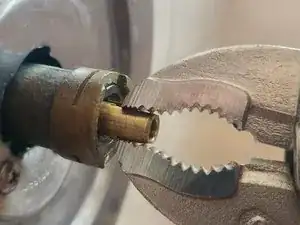

Зажмите латунный шток тисочными клещами и поверните его на 90 градусов влево, проверяя температуру воды для горячей воды.
Из этого положения поверните латунный шток на 180 градусов вправо, проверяя температуру воды для холодной воды.
Если функции горячей и холодной воды перепутаны, зажмите латунный шток тисочными клещами и поверните его на 180 градусов от исходного положения.
Шаг 14

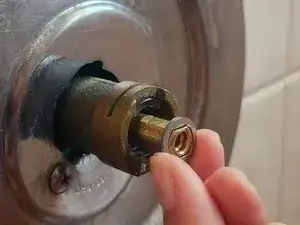

Наденьте шайбу на латунный шток.
Шаг 15
Установите стоп-трубку, надвинув её на клапан.
Шаг 16

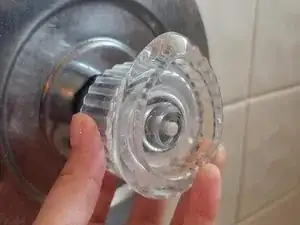

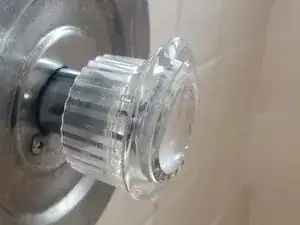

Наденьте ручку на стоп-трубку.
Используйте крестообразную отвёртку Phillips, чтобы вкрутить соединяющий винт ручки (винт с полукруглой головкой Phillips 10-24 x 1-1/8").
Шаг 17
Установите декоративную заглушку ручки.
Заключение
Если после замены картриджа кран продолжает течь, причиной может быть другая скрытая неисправность в сантехнике. Проверьте уплотнения O‑ring, сёдла и другие компоненты смесителя на наличие повреждений и при необходимости обратитесь к профессионалу для устранения проблемы.
