Замена вентилятора и модуля управления вентилятором Honda Fit 2009–2012
Эта инструкция описывает замену электродвигателя вентилятора и модуля сопротивления (резистора) в сборе.
Оба компонента отвечают за работу системы кондиционирования салона и могут изнашиваться после длительного использования. Даже если вышел из строя двигатель вентилятора, причиной может быть модуль управления.
Замените двигатель вентилятора, если:
- Вентилятор не работает совсем.
- Сила потока воздуха заметно ослабла.
- Слышны скрежет или шум при включении вентилятора.
- Вышел из строя модуль управления вентилятором.
Замените модуль сопротивления, если:
- Вентилятор работает только на 4-й скорости (максимальная).
- Модуль имеет видимые повреждения или следы коррозии.
Необходимо использовать винты повторно: два винта Phillips и три винта Torx T20, так как производитель деталей может не поставлять винты.
- Все винты Phillips и Torx имеют длину 16 мм.
Шаг 1
Никогда не работайте с автомобильной электроникой при работающем двигателе.
Зафиксируйте автомобиль стояночным тормозом.

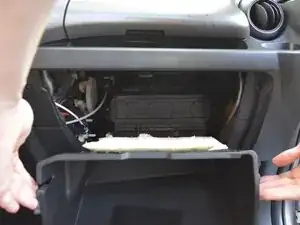

Откройте бардачок.

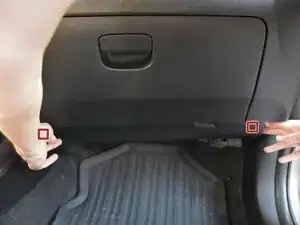

Нажмите на боковые стороны бардачка, чтобы освободить его.
Шаг 2

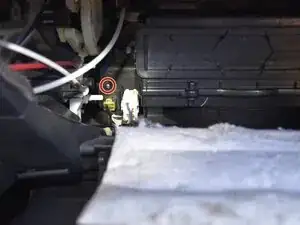

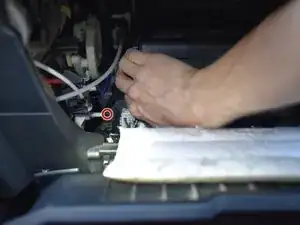

Отвинтите верхний винт модуля сопротивления с помощью отвёртки Phillips с длинным стержнем.
Шаг 3

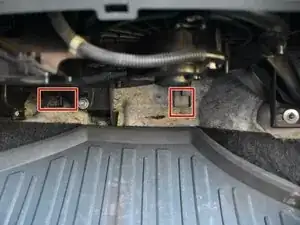

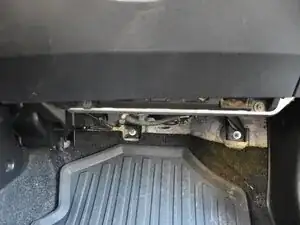

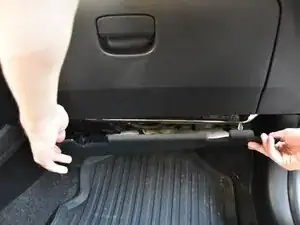

Найдите края нижней крышки и потяните её вниз, чтобы освободить два фиксатора.
Отложите нижнюю крышку в сторону до завершения замены.
Шаг 4

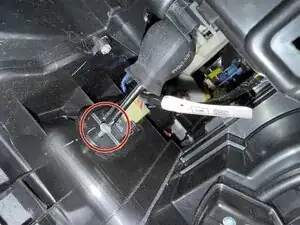

Отвинтите нижний винт с помощью короткой отвёртки Phillips.
Шаг 5

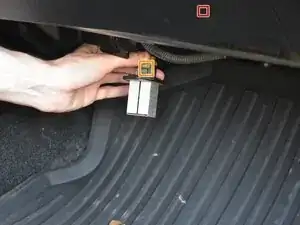

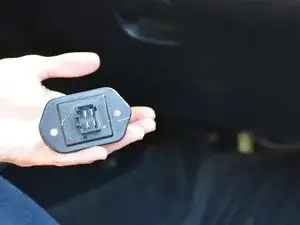

Вытяните модуль из паза.
Нажмите на фиксатор и потяните, чтобы освободить модуль.
Выполните эти шаги в обратном порядке, чтобы установить модуль на место.
Если заменяется только модуль управления, перейдите к шагу 11, чтобы установить нижнюю крышку.
Шаг 6

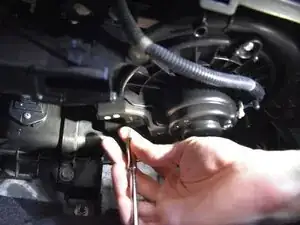

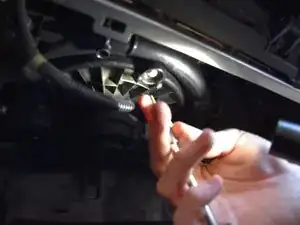

Используйте отвёртку Torx T20, чтобы демонтировать вентилятор.
Шаг 7

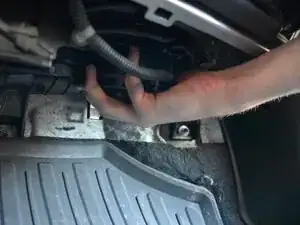

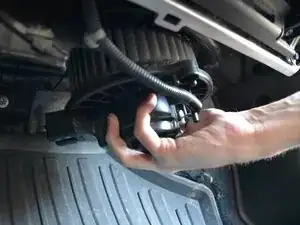

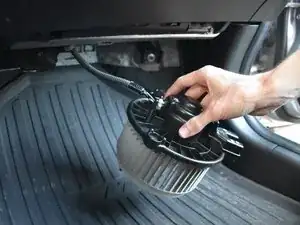

Выдвиньте двигатель из паза.
Двигатель тяжёлый, поэтому обращайтесь с ним аккуратно.
Шаг 8

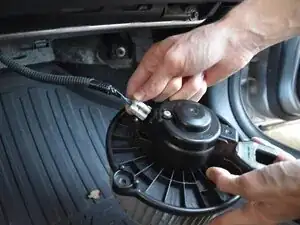

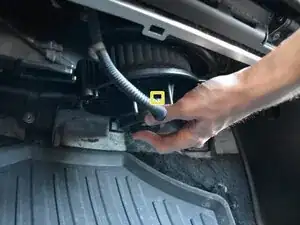

Сожмите фиксатор, чтобы отсоединить провод.
Шаг 9

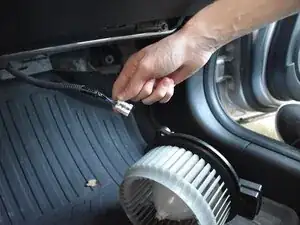

Подсоедините фиксатор к разъёму.
Поверните прямоугольный выступ в сторону переднего пассажирского колеса.
Вставьте двигатель в круглый паз до полной фиксации.
Шаг 10

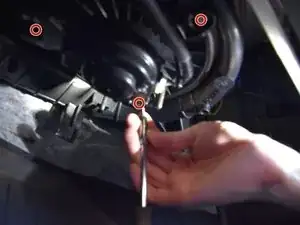

Установите на место три винта Torx T20.
Шаг 11

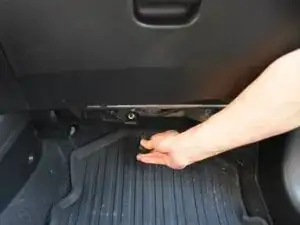

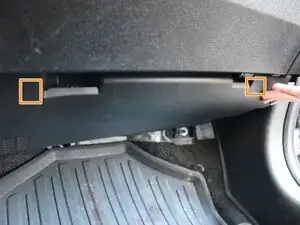

Найдите два крючка, чтобы зафиксировать крышку сзади.
Поместите руки под два фиксатора спереди и защёлкните их под бардачком.
Шаг 12
Работа двигателя автомобиля в закрытом помещении может привести к отравлению угарным газом и/или смерти.

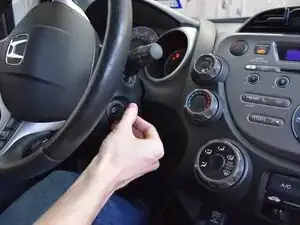

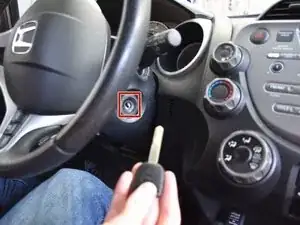

Поверните ключ в третье положение, чтобы включить режим аксессуаров.
Убедитесь, что кнопка включения кондиционера под магнитолой включена, чтобы система кондиционирования работала.

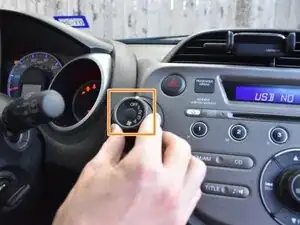

Поверните регулятор скорости вентилятора на каждую позицию. На каждой скорости воздух должен поступать в нормальном режиме.
Перевод руководства с ifixit.com
