Как пользоваться цифровыми штангенциркулями

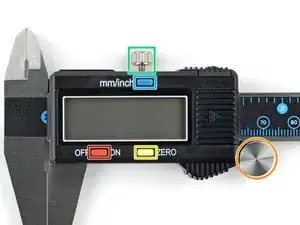

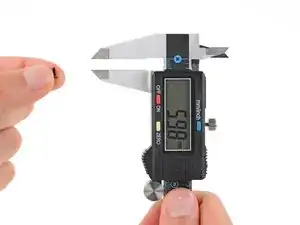

У большинства цифровых штангенциркулей одинаковые части, органы управления и кнопки:

Кнопка вкл/выкл

Кнопка обнуления, устанавливающая текущее показание в ноль

Кнопка переключения единиц измерения, меняющая между дюймовой и метрической системами, обычно обозначается как мм/inch

Барашек для большого пальца, который открывает и закрывает губки

Фиксирующий винт, удерживающий губки в положении для сохранения текущего измерения

Нажмите здесь, чтобы подробнее рассмотреть разные части цифровых штангенциркулей.

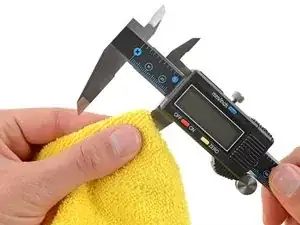

Перед использованием протрите внутреннюю поверхность губок чистой тканью или тряпкой, чтобы убедиться, что на них нет грязи или налёта, способных повлиять на измерения.

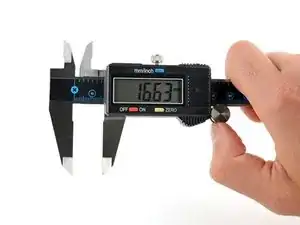

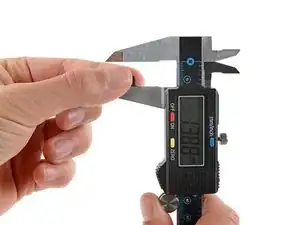

Чтобы открыть или закрыть губки, нажмите на барашек и аккуратно прокручивайте его в том направлении, в котором хотите переместить губку.

При открывании или закрывании губок не нужно прикладывать большое усилие к барашку.

Сильное нажатие может привести к неточным измерениям или неверному обнулению.

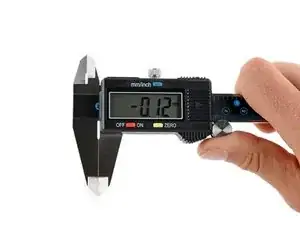

Процесс установки нуля гарантирует, что предстоящие измерения будут точными.

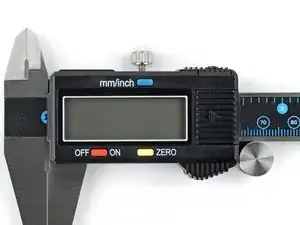

Аккуратно закройте губки.

Нажмите кнопку обнуления, чтобы установить текущее показание в ноль.

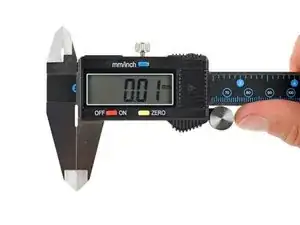

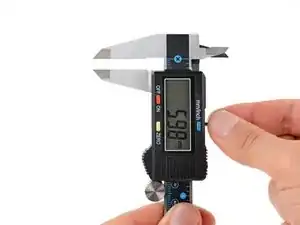

Цифровые штангенциркули можно обнулять в любой точке вдоль шкалы, а не только при закрытых губках. Это полезно для проверки разницы размеров между двумя деталями. Снимите первое измерение, нажмите кнопку обнуления, затем снимите второе измерение. Результат — это разница между двумя измерениями.

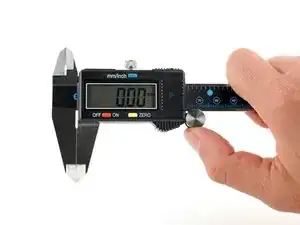

Откройте и закройте губки, убеждаясь, что штангенциркуль показывает ноль каждый раз, когда губки полностью закрыты. Если показание не ровно 0.00, повторите предыдущий шаг.

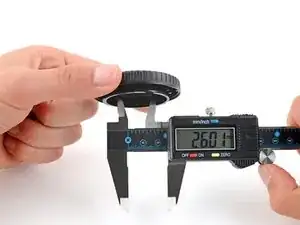

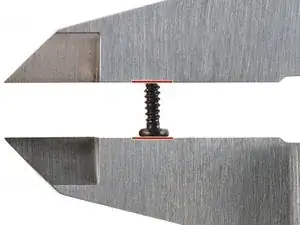

Используйте большие внешние губки для снятия внешних размеров, таких как длина винта или диаметр головки винта.

Откройте губки настолько, чтобы измеряемый предмет свободно поместился между ними.

Постепенно закрывайте губки, пока обе стороны не коснутся предмета. Не нажимайте слишком сильно, но достаточно плотно, чтобы обе губки прилегали к предмету.

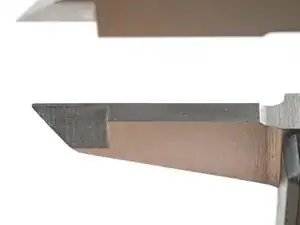

Проверьте, чтобы предмет не был перекошен при снятии измерения.

Считайте показание.

Снимите измерение несколько раз и убедитесь, что оно одинаковое или очень близкое каждый раз. Если показания нестабильны, обнулите штангенциркуль и попробуйте снова.

Обнуляйте штангенциркуль перед новым измерением.

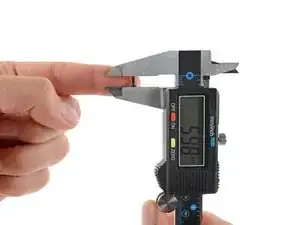

Используйте малые внутренние губки для снятия внутренних размеров, таких как внутренние диаметры или зазоры между деталями.

Закройте губки до тех пор, чтобы их можно было удобно вставить внутрь объекта.

Постепенно раздвигайте губки, пока обе стороны не коснутся объекта. Не тяните слишком сильно, но достаточно, чтобы обе губки прилегали к внутренним кромкам объекта.

Считайте показание.

Снимите измерение несколько раз и убедитесь, что оно одинаковое или очень близкое каждый раз. Если показания нестабильны, обнулите штангенциркуль и попробуйте снова.

Обнуляйте штангенциркуль перед новым измерением.

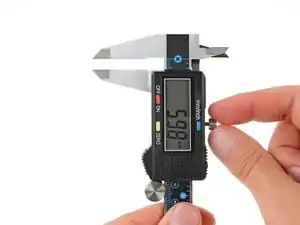

Фиксирующий винт используется для того, чтобы удерживать губки в положении после снятия измерения. Это полезно, когда вы не хотите, чтобы показание изменилось, или при проверке согласованности измерений у нескольких одинаковых деталей.

Аккуратно извлеките предмет из губок, стараясь не задеть и не сместить губки.

Поверните фиксирующий винт по часовой стрелке, чтобы затянуть его и зафиксировать губки.

Когда закончите пользоваться цифровыми штангенциркулями, протрите губки тканью или тряпкой, нажмите кнопку вкл/выкл, чтобы выключить штангенциркуль, и храните его в оригинальном футляре в безопасном месте.

Не храните тяжёлые предметы на штангенциркуле, даже в футляре. Штангенциркули могут потерять точность при изгибе или падении, и особенно чувствительны к пыле и грязи.
