Замена выпрямительных диодов паяльной фена Genesis
Следуйте этому руководству, чтобы заменить выпрямительные диоды на паяльном фенe Genesis GHG1500A с двумя температурами.
Если фен не работает и ваш мультиметр показывает короткое замыкание в диоде, это руководство поможет.
Рекомендую заменить все 4 диода, чтобы все диоды имели одинаковые характеристики. Это снизит вероятность проблем совместимости в будущем.
Шаг 1
Обязательно отключите фен от сети перед началом работ.

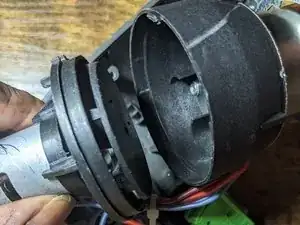

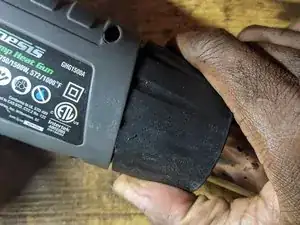

Снимите корпус насадки на конце, провернув и потянув его.
Шаг 2

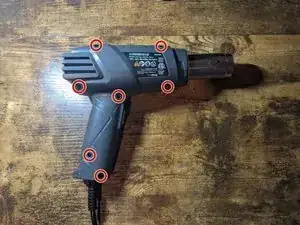

Отвинтите семь винтов 14 мм с боковой части прибора крестовой отверткой.
Вам понадобится отвертка с достаточной длиной стержня, чтобы добраться до нескольких углублений под винты.

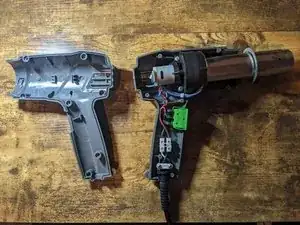

Снимите верхнюю крышку, чтобы открыть внутренности прибора.
Шаг 3

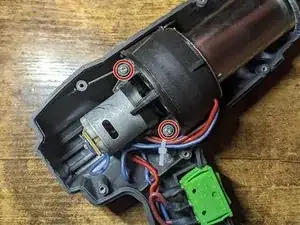

Крестовой отверткой отвинтите два винта 12.5 мм, крепящие кожух вентилятора к нижнему корпусу.

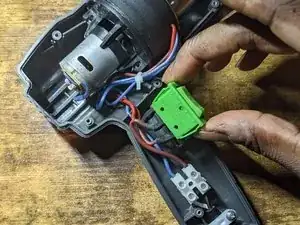

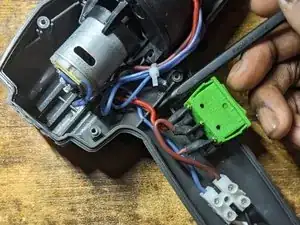

Выведите переключатель из нижнего корпуса.
Выньте провода из их фиксирующих пазов.
Шаг 4

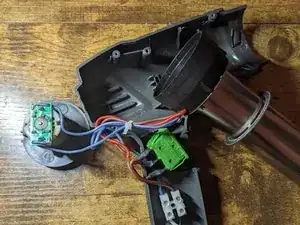

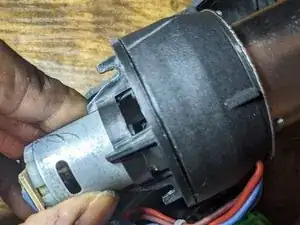

Отделите блок вентилятора от пластиковой рамки, прикреплённой к металлическому экрану.
Разместите вентилятор и металлический экран так, чтобы было удобно работать с платой, расположенной сверху мотор-узла.
Шаг 5
Метод 1 (1 паяльник)

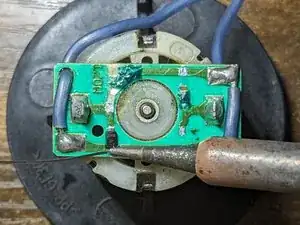

Нанесите свежий припой на оба вывода диода и быстро перемещайте паяльник между обоими выводами до тех пор, пока диод не отделится от контактных площадок.

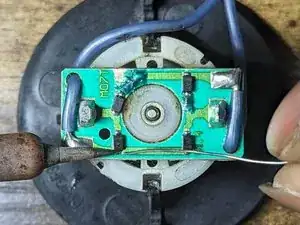

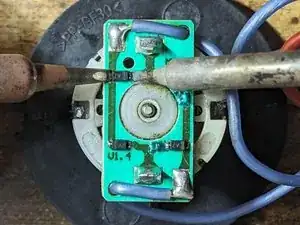

Метод 2 (2 паяльника) [Фото 2]
Разогрейте оба паяльника.

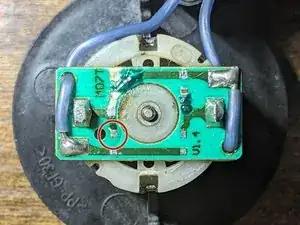

Нанесите свежий припой на оба вывода диода. (Фото 1)

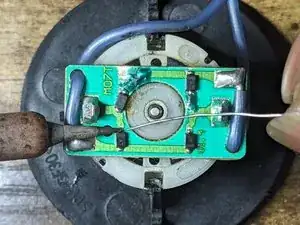

Удерживайте паяльник на выводе диода и подавайте припой на плату прямо у жала паяльника.

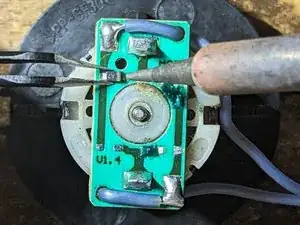

Удерживая паяльники на обоих концах диода, поднимите диод с платы, как только припой расплавится. (Фото 2)
Повторите вышеописанные шаги для оставшихся диодов.
Шаг 6
Удалите излишки припоя с контактных площадок. (Ссылка на видео по удалению припоя и важность флюса)
Нанесите флюс на площадки
Нанесите флюс на оплетку для пайки
Поместите оплетку на площадку

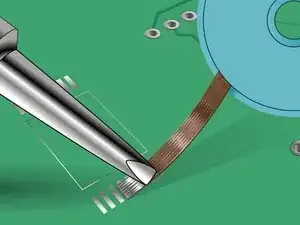

Нажмите паяльником на оплетку, пока припой на плате не впитается в оплетку.
Повторите приведённые шаги для остальных площадок.
Шаг 7
Нанесите флюс на площадку. (Фото 1)

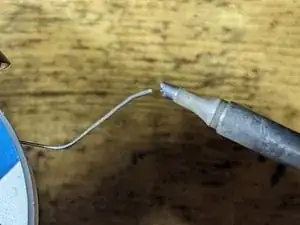

Нанесите небольшое количество припоя на жало паяльника. (Фото 2)
Держите диод пинцетом, центрируя его между обеими площадками. (Фото 3)
Прикоснитесь паяльником к площадке, чтобы припаять диод в выбранное положение
Шаг 8
Нанесите флюс на вторую площадку. (Фото 1)
Удерживайте паяльник на втором выводе диода и подавайте припой на плату прямо у жала паяльника. (Фото 2)
Вернитесь к первому выводу диода и повторите шаг выше, чтобы убедиться в достаточном количестве флюса на площадке. (Фото 3)
Очистите остатки флюса с платы с помощью изопропилового спирта и ватной палочки.
Шаг 9

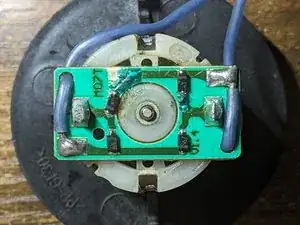

Повторите шаги 7 и 8 для остальных диодов.

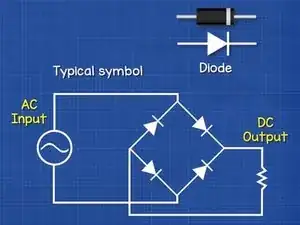

Убедитесь, что диоды установлены правильно, чтобы входной переменный ток был выпрямлён в постоянный выход.
Обратите внимание на конец диода с линией через него.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
