Dexter 800W Corded Angle Grinder - 800AG2-125.5 Замена двигателя
В этом руководстве показано, как заменить двигатель в вашем устройстве
Шаг 1

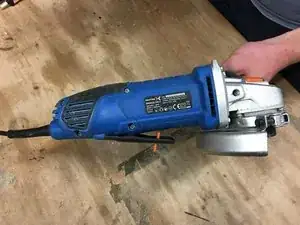

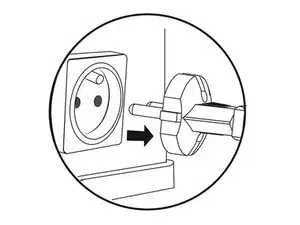

Перед началом работы обязательно отсоедините сетевую вилку.
Шаг 2

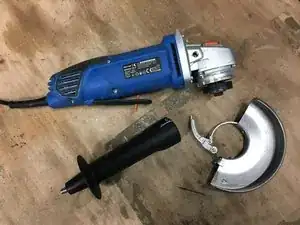

Снимите боковую рукоятку и защитный кожух.
Шаг 3

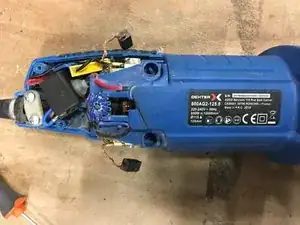

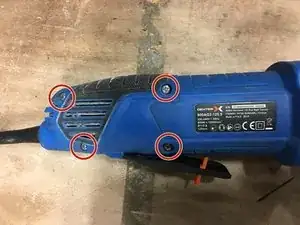

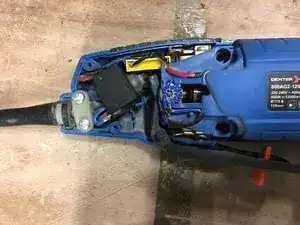

Выкрутите 4 винта, чтобы открыть корпус прибора.
Шаг 4

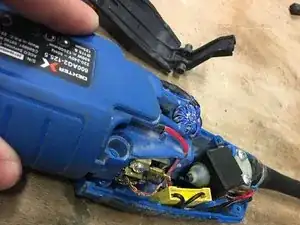

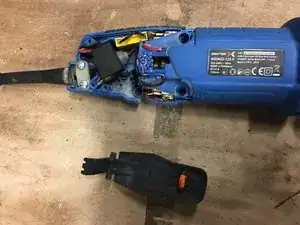

Снимите клавишный выключатель для удобного доступа.
Шаг 5
Снимите два корпуса держателей.
Шаг 6

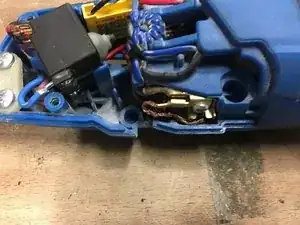

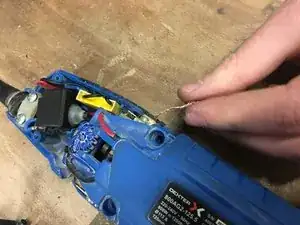

Ослабьте пружины щёток.
Шаг 7
Освободите щётки.
Шаг 8

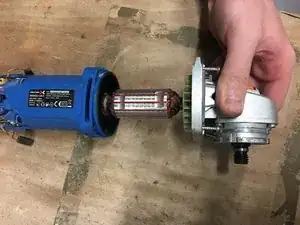

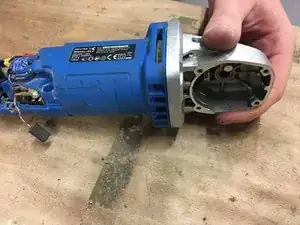

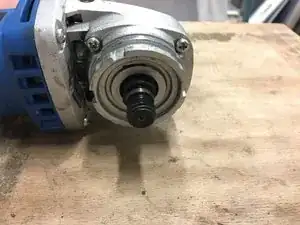

Открутите четыре винта головки и извлеките двигатель.
Шаг 9
Установите новый двигатель.
Шаг 10
Смажьте и установите обратно редукторный корпус.
Шаг 11
Замените щётки.
Шаг 12
Затем подключите щётки обратно.
Шаг 13
Установите клавишный выключатель на место.
Шаг 14
Затяните 4 винта для закрытия корпуса.
Шаг 15
Установите наружную фланец, защитный кожух и боковую рукоятку.
Заключение
В конце руководства вы замените двигатель в вашем устройстве.
Для сборки выполните шаги в обратном порядке.
Перевод руководства с ifixit.com
