Замена щеток Porter-Cable PCE211
Внутренние щетки помогают мотору получить необходимый импульс для работы сверла. Иногда щетки ослабляются или даже повреждаются в процессе. Этот гид покажет, как заменить щетки в ударной дрели Porter-Cable PCE211.
Перед началом работы обязательно выключите устройство и отключите его от источника питания.
Шаг 1
Снимите четыре винта диаметром 6 мм с помощью отвертки Philips #2.
Винты закручены плотно, поэтому вам потребуется немного усилия.
Шаг 2

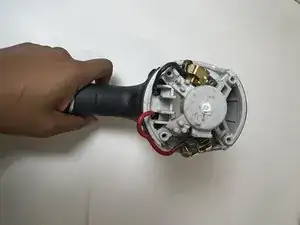

Снимите заднюю крышку с обратной стороны ударной дрели.
Будьте осторожны при снятии заднего корпуса, чтобы не повредить свободные детали.
Шаг 3

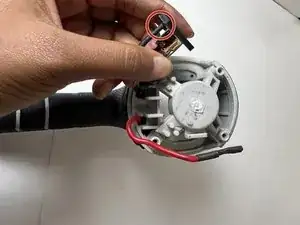

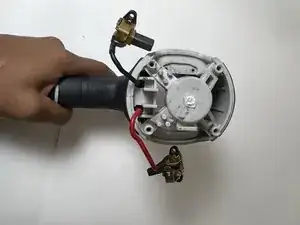

Снимите щетки, подключенные к красному и черному проводам.
Они не закреплены, поэтому могут легко выпасть.
Шаг 4

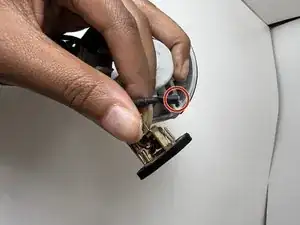

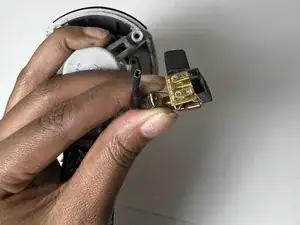

Осторожно снимите каждую щетку с соответствующего кабеля, чтобы не повредить кабели.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
