Угловая шлифовальная машина Dexter 800 Вт — замена угольных щеток 800AG2-125.5
Это руководство показывает замену одной угольной щетки. Чтобы заменить вторую, необходимо повторить ту же процедуру.
Шаг 1

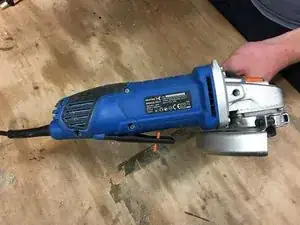

Перед началом работы отключите штепсельную вилку от сети.
Шаг 2

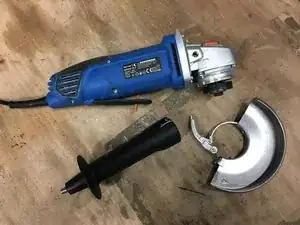

Снимите боковую рукоятку и защитный кожух.
Шаг 3

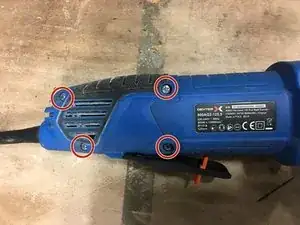

Открутите четыре винта, чтобы открыть корпус устройства.
Шаг 4

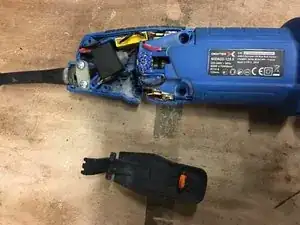

Снимите кнопку-курок для лучшего доступа.
Шаг 5

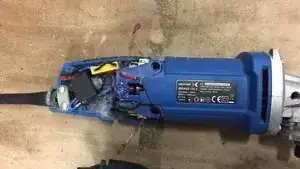

Снимите две колодки.
Шаг 6

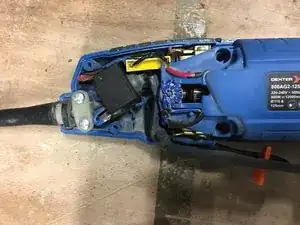

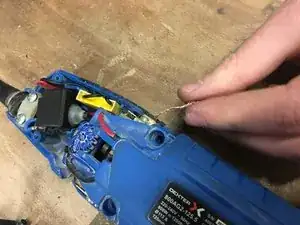

Ослабьте пружины щеток.
Шаг 7

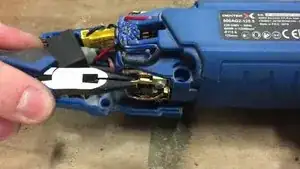

Извлеките угольные щетки.
Шаг 8
Установите новые угольные щетки.
Обратите внимание на направление: провод, выходящий из угольной щетки, должен быть обращён в сторону головки устройства, а не в сторону силового кабеля.
Шаг 9
Подключите угольные щетки обратно.
Шаг 10

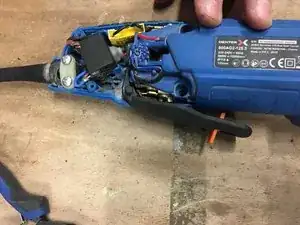

Установите обратно кнопку-курок.
Шаг 11
Затяните четыре винта, чтобы закрыть корпус.
Шаг 12
Установите наружный фланец, защитный кожух и боковую рукоятку.
Заключение
После выполнения всех шагов вы замените угольную щетку в своём устройстве
Перевод руководства с ifixit.com
