Замена тумблера питания тепловой пушки Drill Master
Для выполнения этой процедуры требуется пайка, поэтому для быстрого освежения знаний или впервые ознакомления с процессом посмотрите Как паять и выпаивать соединения.
Шаг 1
Обязательно отключите тепловую пушку от сети перед началом работ.
Открутите семь винтов длиной 14 мм с боковой стороны дрели с помощью отвёртки PH#0.
Вам понадобится удлинитель для отвёртки.
Шаг 2

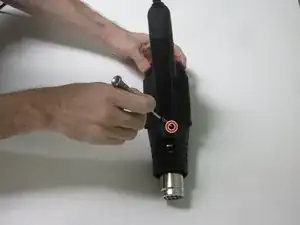

Открутите винт длиной 8 мм с нижней стороны корпуса сопла с помощью отвёртки PH#0.
Пока не пытайтесь разъединить корпус.
Шаг 3

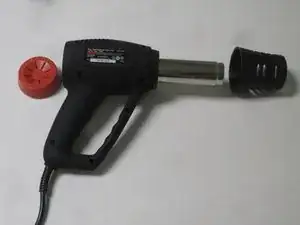

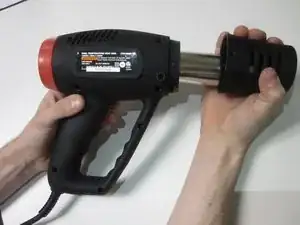

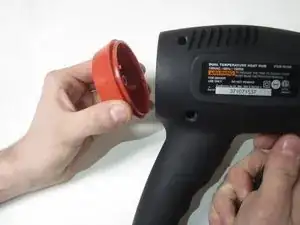

Снимите корпус сопла с обоих концов, поворачивая и потянув каждую сторону в разные стороны.
Шаг 4

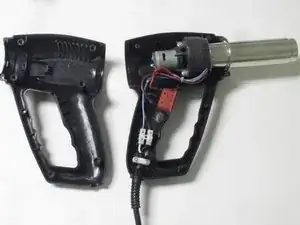

Снимите верхнюю часть корпуса, чтобы открыть внутреннюю часть дрели. Может потребоваться приложить немного больше усилий.
Шаг 5

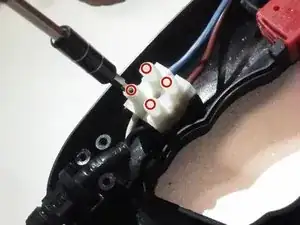

Ослабьте четыре винта на разъёме проводов с помощью плоской отвёртки 2,5.
Винты не выпадают из разъёма.
Шаг 6

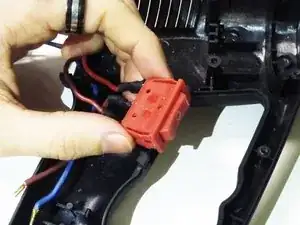

Нажмите на фиксаторы с обеих сторон тумблера питания, чтобы извлечь его из корпуса.
Шаг 7

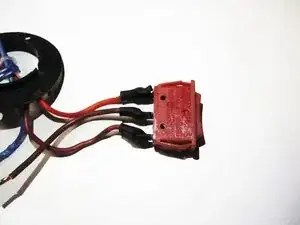

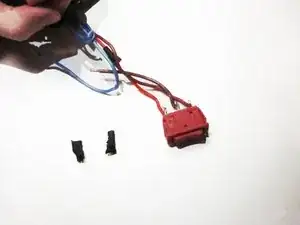

Снимите чёрные пластиковые защитные кожухи с концов проводов тумблера питания.
Шаг 8

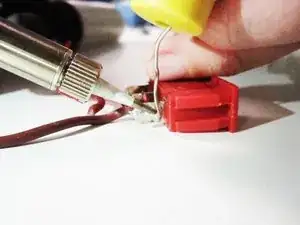

Воспользуйтесь паяльником, чтобы удалить электрические провода с тумблера питания. Чтобы установить новый тумблер, припаяйте его к проводам.
Нагревание припоя позволит снять электрические провода.
Для повторения правильной техники пайки обратитесь к руководству Как паять и выпаивать соединения.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
