Замена тепловой спирали в термофене Drill Master

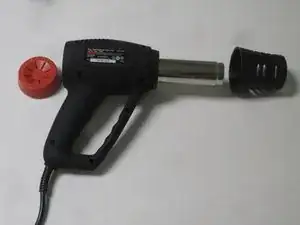

Убедитесь, что термофен отключен от сети перед началом этого процесса.

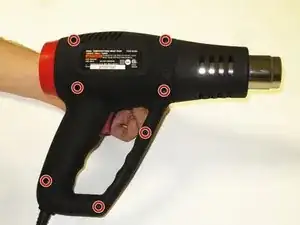

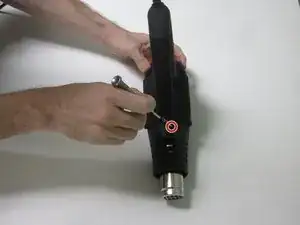

Удалите семь винтов 14 мм с боковой стороны дрели с помощью отвертки PH#0.

Вам понадобится удлинитель для отвертки.

Удалите винт 8 мм с нижней стороны корпуса с помощью отвертки PH#0.

Не пытайтесь открывать корпус пока не закончите с винтом.

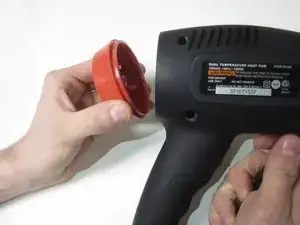

Удалите корпус внутри барабана с обеих сторон, прокручивая и вытягивая каждую сторону.

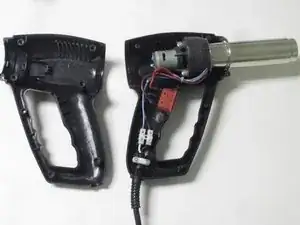

Снимите верхний корпус, чтобы получить доступ к внутренностям дрели. Вам, возможно, придется приложить больше усилий для этого.

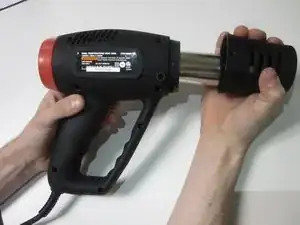

Удалите пластиковый корпус с конца барабана.

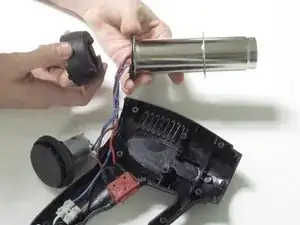

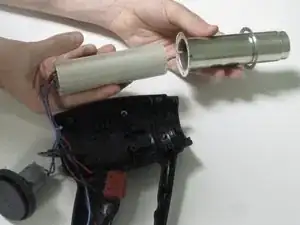

Удалите металлический корпус с нагревательного элемента.

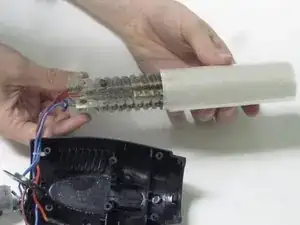

Осторожно снимите термостойкую обертку с нагревательного элемента.

Будьте осторожны - обертка может легко порваться!

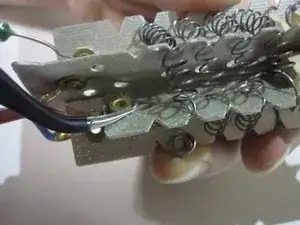

Используйте угловые пинцеты, чтобы удалить конец тепловой спирали из точки подключения.

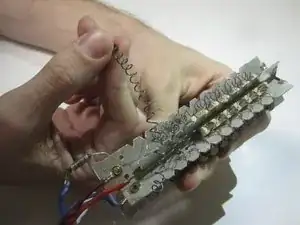

Удалите тепловую спираль, разматывая ее с нагревательного элемента.

Для замены вам нужно будет обернуть новую проволоку вокруг спирали и подключить ее к проводам внизу (см. Шаг 8).
