Замена рукоятки Porter-Cable PCE211
Если вам нужно заменить рукоятку вашего гайковёрта Porter-Cable PCE211, следуйте этому руководству. Вам нужно будет снять рукоятку, чтобы получить доступ к переключателю.
Перед началом ремонта убедитесь, что устройство выключено и отключено от электросети.
Шаг 1
С помощью торцевого ключа SAE 7/32" открутите четыре винта с головкой на 10 мм в основании редуктора.
Шаг 2

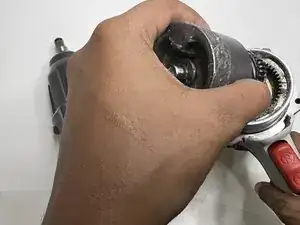

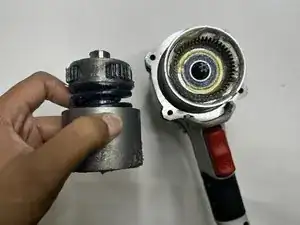

Хватайте корпус гайковёрта одной рукой, а редуктор — другой, и вытяните его, чтобы снять.
Будьте осторожны с любыми мелкими деталями при снятии головки.
Шаг 3

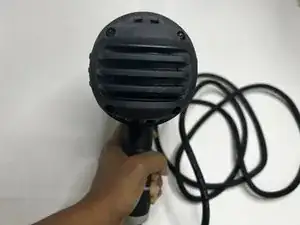

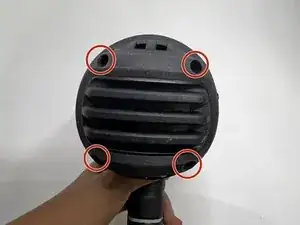

Снимите четыре винта на 6 мм с помощью отвертки Phillips #2.
Винты затянуты, поэтому вам потребуется немного силы.
Шаг 4

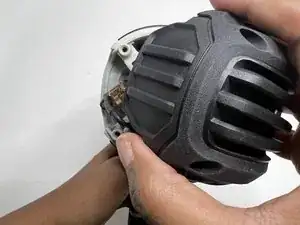

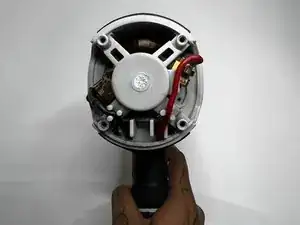

Снимите заднюю крышку с задней части гайковёрта.
Будьте осторожны при снятии задней части, чтобы не повредить мелкие детали.
Шаг 5

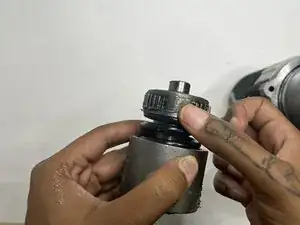

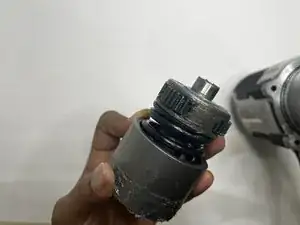

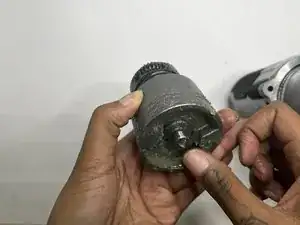

Уверенно вытяните держатель для сверла, также известный как наковальня.
Перед установкой наковальни смажьте основание для лучшей производительности.
Шаг 6
Эта часть может быть грязной, поэтому лучше всего иметь под рукой бумажное полотенце или микрофибровую тряпку.
Вытяните мотор своими руками.
Шаг 7
Протрите старую смазку с помощью полотенца. Используйте подходящую смазку для моторов электрических инструментов, чтобы смазать верхнюю область, основание мотора и пространство, в котором находится мотор.
Шаг 8

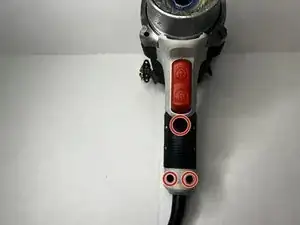

С помощью отвертки Phillips #2 открутите три винта на 8 мм от рукоятки гайковёрта.
Шаг 9

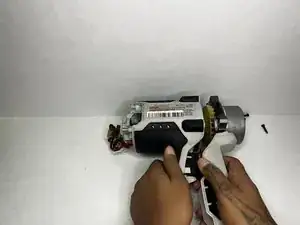

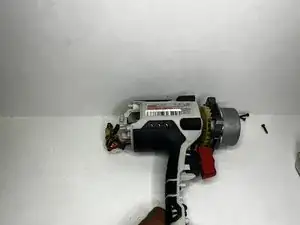

Вытяните рукоятку из корпуса гайковёрта.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
