Замена вентилятора Porter-Cable PCE211
Если необходимо заменить вентилятор Вашего ударного гайковёрта Porter-Cable PCE211, следуйте этому руководству.
Если вентилятор начал работать неправильно или полностью вышел из строя, инструмент будет быстро нагреваться, что может легко повредить другие внутренние компоненты. Для дополнительной информации или устранения неполадок Вашего ударного гайковёрта обратитесь к руководству по устранению неисправностей.
Перед началом ремонта обязательно выключите устройство и отключите его от розетки.
Шаг 1
С помощью шестигранной безопасности SAE 7/32" отвинтите четыре винта под 10 мм в основании корпуса редуктора.
Шаг 2
Держите корпус ударного гайковёрта одной рукой, а корпус редуктора — другой, и сильно потяните, чтобы снять его.
Будьте осторожны — при снятии головки могут появиться свободные детали.
Шаг 3
Сильно потяните, чтобы снять держатель сверла, также известный как бойок.
Перед установкой нового бойка смажьте его основание для лучшей работы.
Шаг 4
В этой части работы обычно бывает грязно, поэтому лучше иметь под рукой бумажное или микрофибровое полотенце.
Вытащите мотор руками.
Шаг 5
Удалите старую смазку полотенцем. Используйте подходящую моторную смазку для электроинструментов, чтобы смазать верхнюю часть, основание мотора и пространство, в котором он устанавливается.
Шаг 6
Отвинтите четыре винта 6 мм крестовой отверткой Phillips #2.
Винты затянуты, поэтому потребуется немного силы рук.
Шаг 7
Снимите заднюю крышку с корпуса ударного гайковёрта.
Будьте осторожны при снятии заднего корпуса, чтобы не повредить свободные детали.
Шаг 8
С помощью крестовой отвертки Phillips #2 отвинтите три винта 8 мм из рукоятки ударного гайковёрта.
Шаг 9
Снимите рукоятку с корпуса ударного гайковёрта.
Шаг 10

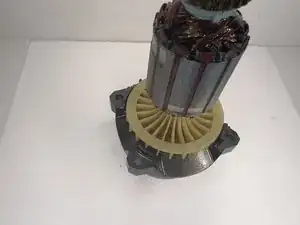

Поднимите боевой блок (который прикреплён к вентилятору) и выньте его из корпуса.
Он немного тяжёлый, поэтому будьте осторожны при подъёме.
Шаг 11

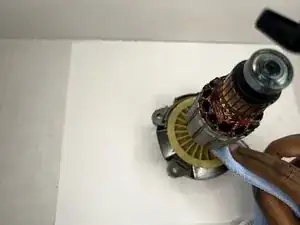

Если вы выполняете техническое обслуживание и вентилятор не повреждён, очистите его микрофибровой салфеткой.
Протирайте тщательно, пока не исчезнут все остатки или масляная смазка.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
