Замена узла коллектора Campbell Hausfeld FP204800

Открутите четыре винта кожуха длиной 1 см шестигранным ключом 6 мм.

Снимите пластиковый кожух с компрессора.

Не оттягивайте кожух слишком далеко от компрессора. Вы можете повредить проводку выключателя включения/выключения.

Осторожно потяните провод, присоединённый от прессостата к выключателю включения/выключения.

Он должен легко отойти от прессостата.

Убедитесь, что вы тянете правильный провод. Прессостат может быть установлен иначе на вашем компрессоре, чем на фото.

Осторожно потяните провод, соединяющий выключатель включения/выключения с двигателем компрессора.

Это должен быть единственный провод, мешающий поднять кожух с компрессора.

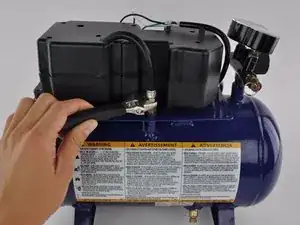

Открутите выхлопную трубку от обратного клапана с помощью разводного ключа.

Снимать обратный клапан не нужно, только выхлопную трубку.

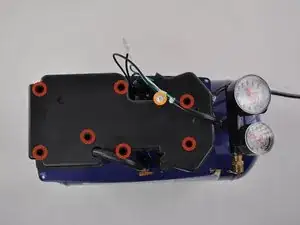

Открутите шесть винтов длиной 1,75 см, удерживающих кожух блока насоса/двигателя, крестовой отверткой Phillips №2.

Удалите винт длиной 1 см, закрепляющий провода на кожухе блока насоса/двигателя, крестовой отверткой Phillips №2.

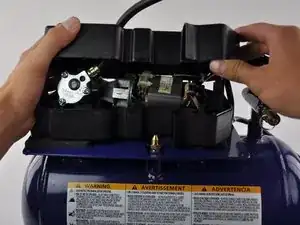

Снимите кожух блока насоса/двигателя, приподняв его с компрессора.

Кожух блока насоса/двигателя следует осторожно снимать, чтобы не повредить выхлопную трубку.

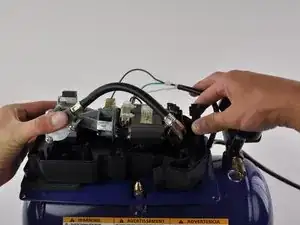

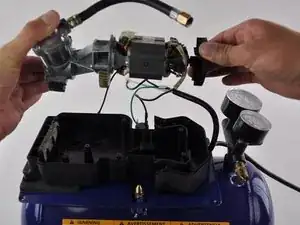

Осторожно извлеките блок насоса/двигателя из кожуха.

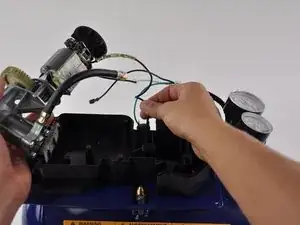

Снимите провод, соединённый от двигателя с прессостатом, аккуратно потянув его с клеммы прессостата.

Поместите блок насоса/двигателя на рабочее место рядом с компрессором.

Следите, чтобы с двигателя не натягивались провода, их можно повредить при выполнении ремонта.

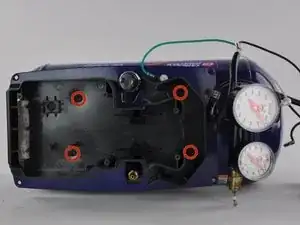

Снимите четыре винта длиной 1,5 см крестовой отверткой Phillips №2.

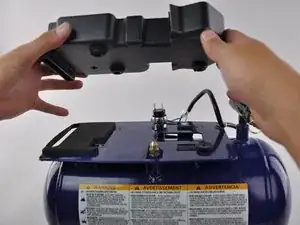

Снимите нижнюю часть кожуха блока насоса/двигателя, приподняв её с компрессора.

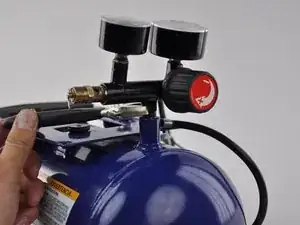

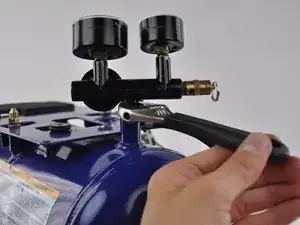

Снимите узел коллектора, зажав хвостовик коллектора разводным ключом и вращая против часовой стрелки.

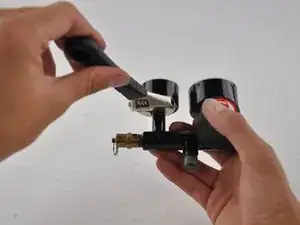

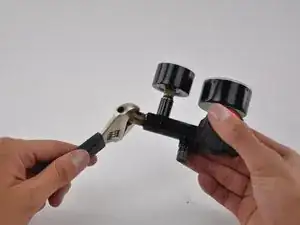

Снимите оба манометра и предохранительный клапан разводным ключом, вращая против часовой стрелки.
