Замена мотора Ryobi P517
Используйте это руководство для удаления и замены мотора в вашей сабельной пиле Ryobi P517.
Мотор является источником питания режущего механизма пилы. Мотор приводит в движение возвратно-поступательный механизм пилы, который преобразует вращательное движение мотора в линейное возвратно-поступательное движение. Лезвие пилы затем перемещается этим возвратно-поступательным движением, что позволяет выполнять резание. Возможность регулировки скорости мотора обеспечивает больший контроль над резанием. Мотор необходимо заменить, когда он выходит из строя вследствие эксплуатации, перегрева или электрических неполадок. Кроме того, если мотор физически повреждён из-за неправильного использования или ненадлежащего хранения, его нужно заменить. Неправильно установленный мотор может снизить мощность и эффективность резания пилы.
Перед чтением этого руководства ознакомьтесь со страницей по устранению неполадок Ryobi P517, чтобы убедиться, что вашу проблему нельзя решить внешними способами, без снятия мотора. Снимите корпусную сборку перед началом процесса снятия мотора.
Шаг 1

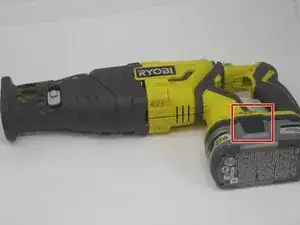

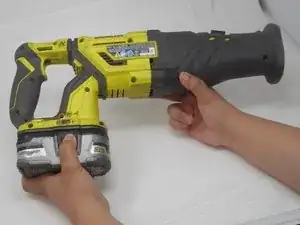

Разместите пилу так, чтобы вы имели доступ к фиксаторам-кнопкам с обеих сторон аккумулятора.
Шаг 2
Нажмите и удерживайте фиксатор-кнопку с обеих сторон и извлеките аккумулятор.
Шаг 3
Положите пилу так, чтобы левая сторона была обращена вверх.

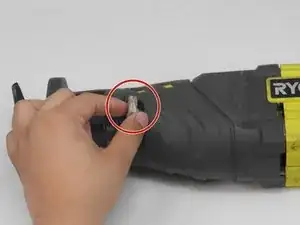

Снимите серую орбитальную кнопку, поворачивая её против часовой стрелки.
Шаг 4

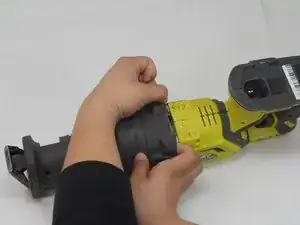

Снимите резиновый чехол с устройства, оттянув его сзади вперёд.
Шаг 5
Переверните пилу так, чтобы её правая сторона была обращена вверх.

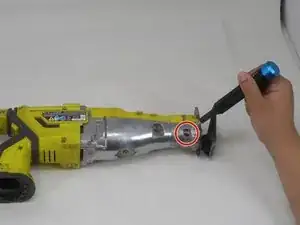

Удалите винт 10 мм с помощью отвертки Torx T27H.
Шаг 6

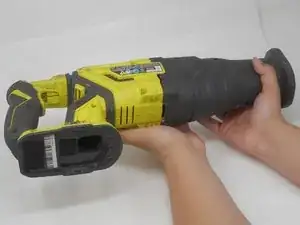

Возьмитесь за чёрную сборку подошвы и вытащите её из передней части пилы.
Шаг 7

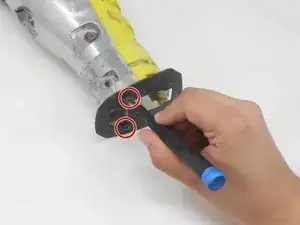

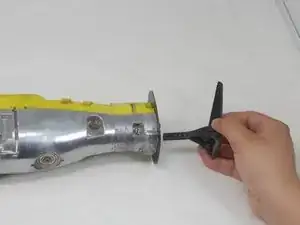

Удалите два винта 12,5 мм с передней части направляющей пластины с помощью отвертки Torx T10H.

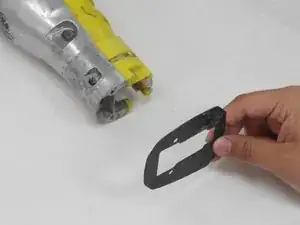

Затем снимите направляющую пластину.
Шаг 8
Переверните пилу так, чтобы её правая сторона была обращена вверх.

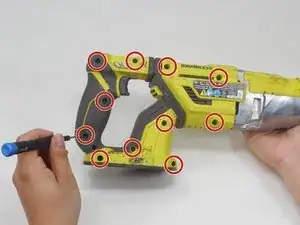

С помощью отвертки Torx T15H удалите одиннадцать винтов 18,1 мм из корпуса сборки.
Шаг 9
Смотрите схему, чтобы определить корпус шестерён.

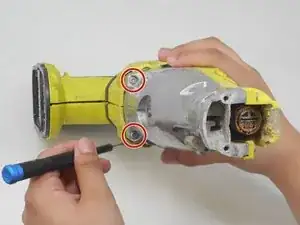

С помощью отвертки Torx T15H удалите четыре винта 30,7 мм, которые удерживают корпус с корпусом шестерён и крышкой корпуса шестерён.
Шаг 10

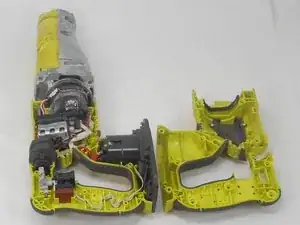

Разъедините две половины корпуса.
Если корпусная сборка не разъединяется легко, не пытайтесь силой раздвигать детали, иначе вы можете повредить её. Убедитесь, что все винты удалены.
Шаг 11
Смотрите схему на странице устройства, чтобы найти триггер-выключатель, плату управления и держатель контактной пластины. Каждая из этих частей соединена проводами.

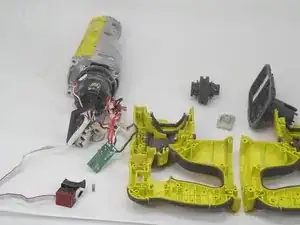

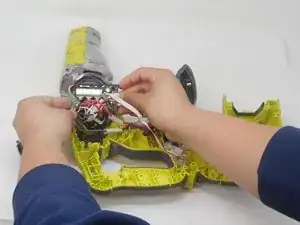

Удалите сборку выключателя, платы управления и держателя контактной пластины из корпуса.
Осторожно извлеките выключатель, вынув проводку из сборки. Грубое обращение с проводкой может её повредить и потребовать замены.
Шаг 12

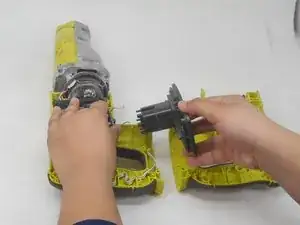

Поднимите и снимите корпус шестерён из корпуса сборки и убедитесь, что в корпусе не осталось деталей.
Убедитесь, что мотор остаётся прикреплён к корпусу шестерён для облегчения повторной сборки.
Шаг 13

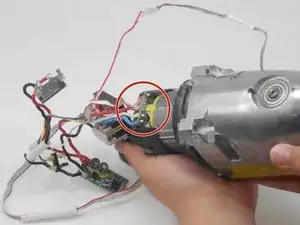

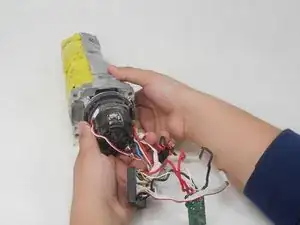

Разместите пилу так, чтобы порты, соединяющие сборку платы управления с мотором, были доступны.
Шаг 14

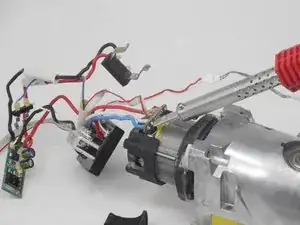

Используйте паяльник и отсос для припоя, чтобы распаять соединение платы управления с мотором.
Будьте крайне осторожны с паяльником. Неправильное использование утюга может повредить устройство и привести к травмам.
Шаг 15

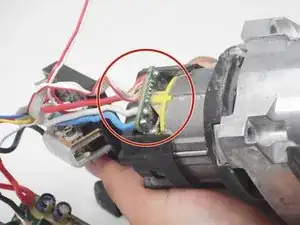

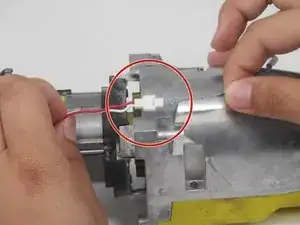

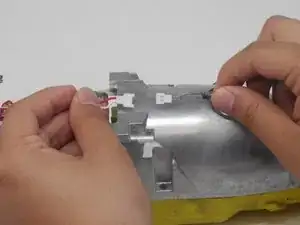

Осторожно потяните тонкий красный и белый провод по противоположным концам его разъёма, чтобы отключить светодиод от платы управления.
Шаг 16

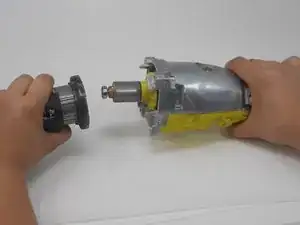

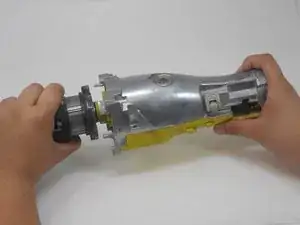

Крепко держите мотор в одной руке, удерживая корпус шестерён в другой руке.
Отключите мотор от корпуса шестерён, крепко разъединив две части.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
