Замена сборки зажигания цепной пилы Echo CS590 2019

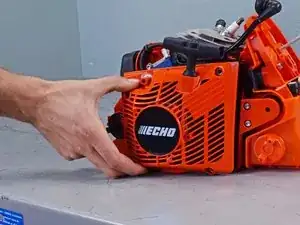

Убедитесь, что выключатель зажигания выключен перед началом ремонта.

Цепная пила должна быть холодной на ощупь перед продолжением.

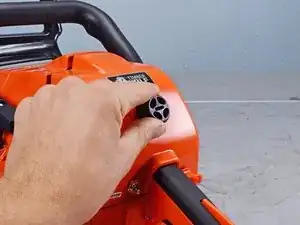

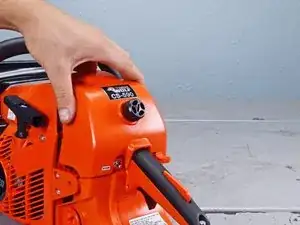

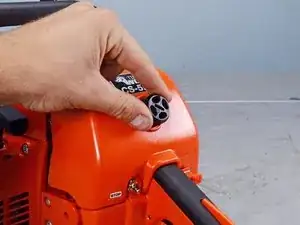

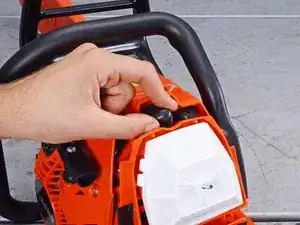

Используйте пальцы, чтобы ослабить ручку крышки воздушного фильтра.

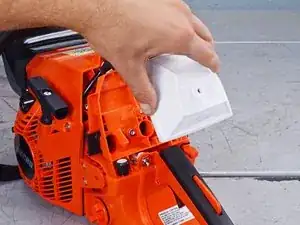

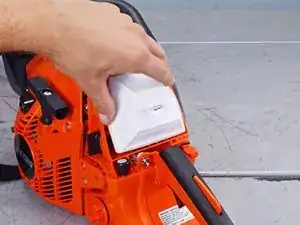

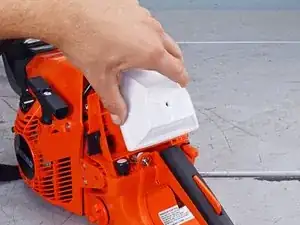

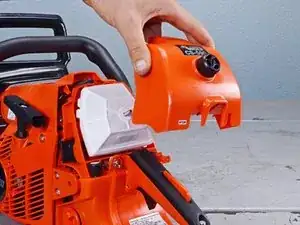

Снимите крышку воздушного фильтра.

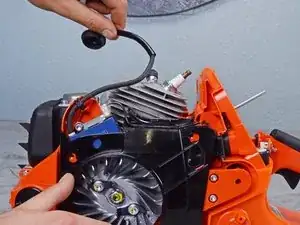

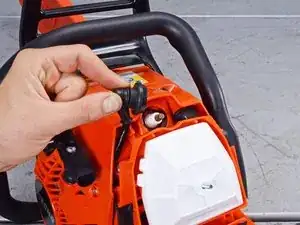

Используйте пальцы, чтобы поднять и отключить высоковольтный провод свечи зажигания.

Чтобы минимизировать попадание мусора в воздушный канал, закройте дроссельную заслонку перед продолжением.

Снимите воздушный фильтр

Во время сборки очистите воздушный фильтр сжатым воздухом или легкой щеткой перед его установкой.

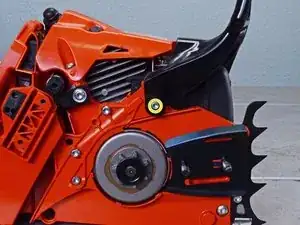

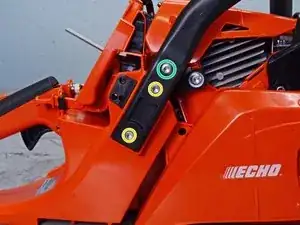

Используйте отвертку Torx T25, чтобы снять пять винтов, крепящих переднюю ручку к нижней и правой стороне устройства:

Четыре винта длиной 24 мм

Один винт длиной 25 мм

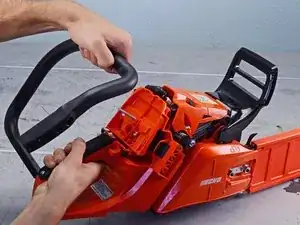

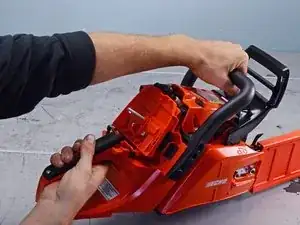

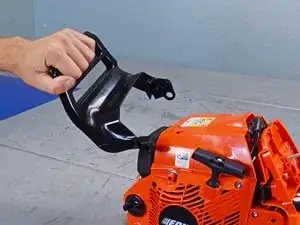

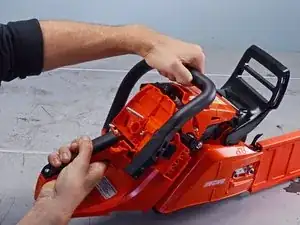

Оттяните ручку к задней части устройства, чтобы снять ее.

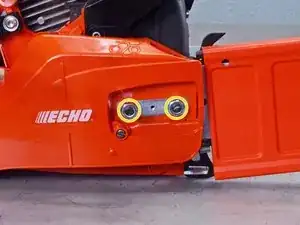

Используйте ключ на 13 мм, чтобы снять два гайки, крепящие защиту звездочки.

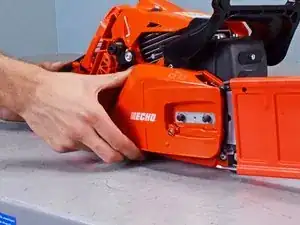

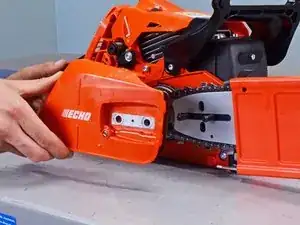

Снимите защиту звездочки.

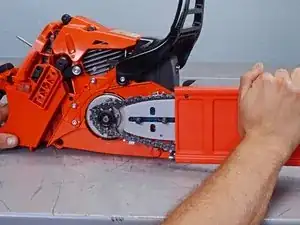

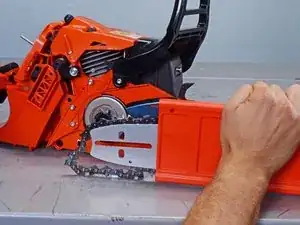

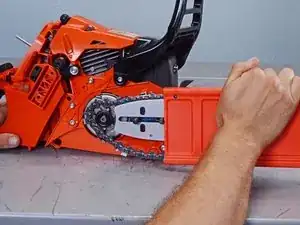

Оттяните направляющую шину к задней части устройства, чтобы создать натяжение в цепи пилы.

Оттяните направляющую шину от устройства, чтобы отделить цепь пилы от сцепления.

Снимите направляющую шину.

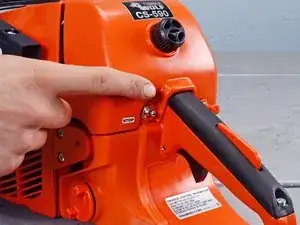

Убедитесь, что передняя защитная рукоятка находится в разблокированном положении перед продолжением.

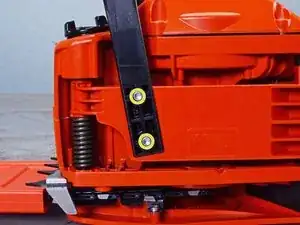

Используйте отвертку Torx T25, чтобы снять два винта длиной 20 мм, крепящие переднюю защитную рукоятку.

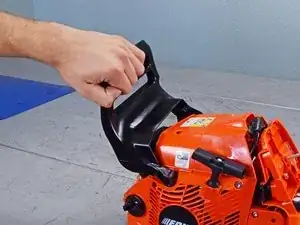

Оттяните переднюю защитную рукоятку к задней части устройства, чтобы снять ее.

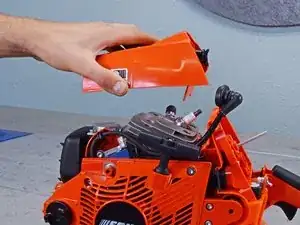

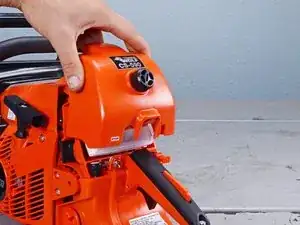

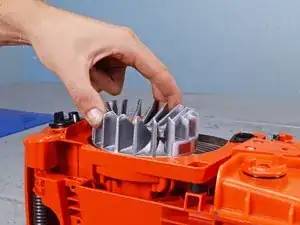

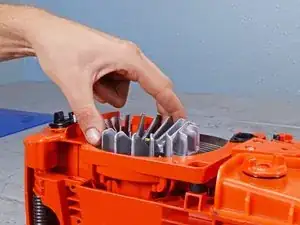

Снимите крышку двигателя, потянув ее прямо от устройства.

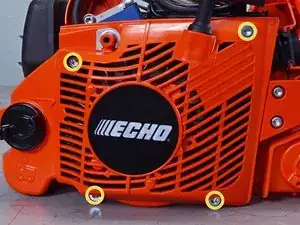

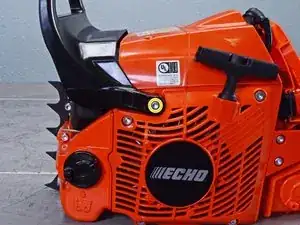

Используйте отвертку Torx T25, чтобы снять четыре винта длиной 24 мм, крепящие крышку стартера.

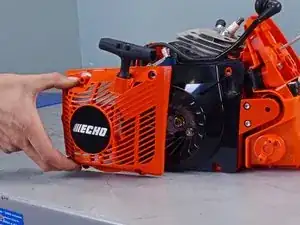

Снимите крышку стартера.

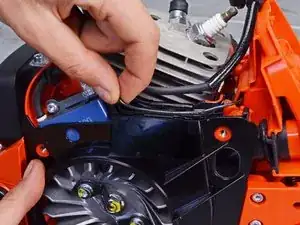

Используйте пальцы, чтобы перенаправить провод свечи зажигания из его гнезда в крышке вентилятора.

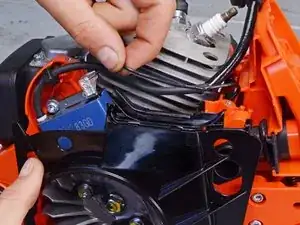

Используйте пальцы, чтобы перенаправить провод катушки зажигания из его гнезда в крышке вентилятора.

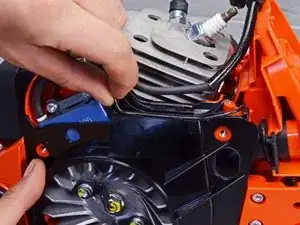

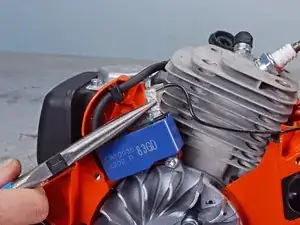

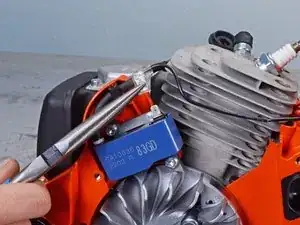

Используйте плоскогубцы или пальцы, чтобы отключить клемму кабеля катушки зажигания.

Хватайте клемму за основание прозрачной головки, а не за провод.

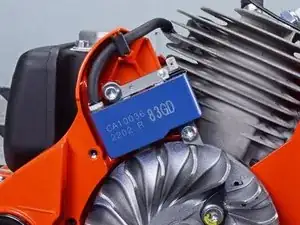

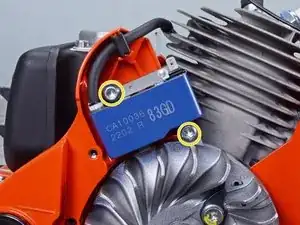

Используйте отвертку Torx T25, чтобы снять два винта длиной 20 мм, крепящих катушку зажигания.

Во время сборки вставьте щуп зазора зажигания, чтобы обеспечить пространство 0,35 мм между катушкой и магнитом.

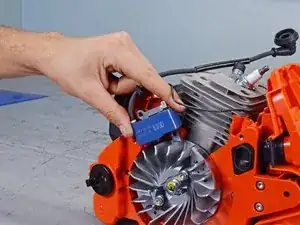

Снимите катушку зажигания.

Вставьте отвертку с плоской головкой между шасси и спицами маховика, чтобы предотвратить вращение маховика.

В качестве альтернативы, вы можете зафиксировать поршень, вставив веревку в отверстие для свечи зажигания.

Используйте ключ на 13 мм, чтобы ослабить и снять гайку фланца, расположенную в центре маховика.

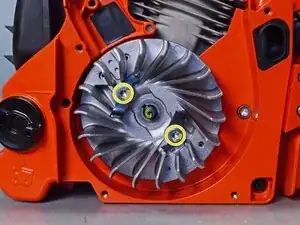

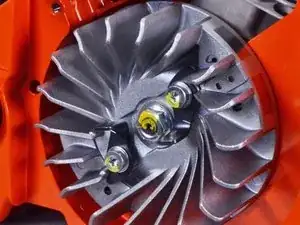

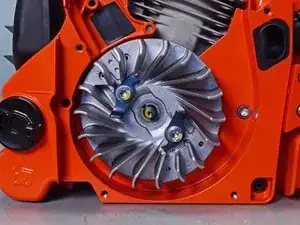

Используйте отвертку Torx T25, чтобы снять два винта на 16 мм, крепящих механизмы стартера.

Снимите механизмы стартера.

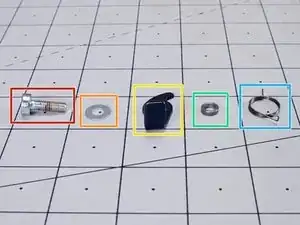

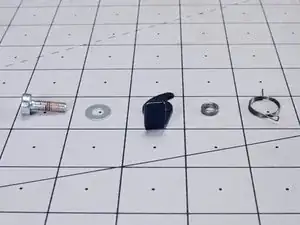

Во время сборки обязательно поставьте сборку механизма стартера сверху вниз в следующем порядке:

винт на 16 мм

шайба

Механизм стартера

Прокладка

Крутильная пружина

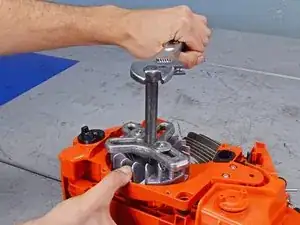

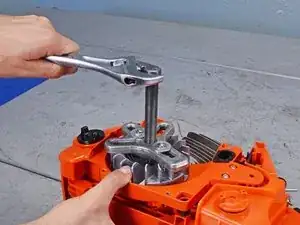

Используйте съемник маховика, чтобы отсоединить маховик от шпонки.

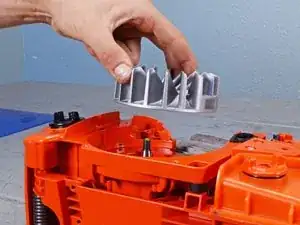

Снимите маховик прямо с коленвала и удалите его.

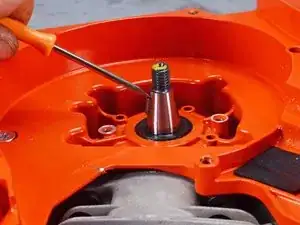

Вставьте отвертку с плоской головкой в зазор в верхней части шпонки.

Подденьте отверткой, чтобы отделить шпонку от коленвала.

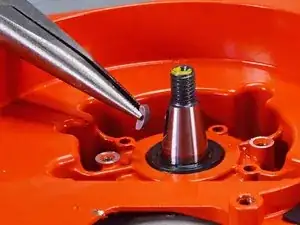

Используйте плоскогубцы или пальцы, чтобы удалить шпонку.

Во время сборки обязательно вставьте шпонку с плоской стороной наружу.
