Замена карбюратора бензопилы Echo CS-590 2019

Перед началом ремонта убедитесь, что выключатель зажигания находится в положении «выключено».

Бензопила должна быть остывшей на ощупь перед продолжением работы.

Ослабьте ручной винт крышки воздушного фильтра пальцами.

Снимите крышку воздушного фильтра.

Пальцами оттяните и отключите высоковольтный провод со свечи зажигания.

Чтобы минимизировать попадание грязи во впуск, перед продолжением закройте воздушную заслонку.

Снимите воздушный фильтр

При сборке очистите воздушный фильтр сжатым воздухом или лёгкой щёткой перед установкой.

Используйте отвертку Torx T25, чтобы выкрутить пять винтов, крепящих переднюю рукоятку к нижней и правой стороне устройства:

Четыре винта длиной 24 мм

Один винт длиной 25 мм

Оттяните рукоятку к задней части устройства, чтобы снять её.

Используйте гаечный ключ на 13 мм, чтобы снять две гайки, крепящие зубчатую защиту (зубчатый щит).

Снимите зубчатую защиту.

Отодвиньте направляющую шину к задней части устройства, чтобы ослабить натяжение пильной цепи.

Оттяните направляющую шину от устройства, чтобы отделить пильную цепь от сцепного барабана.

Снимите направляющую шину.

Убедитесь, что передний защитный щит в разблокированном положении перед продолжением работы.

Используйте отвертку Torx T25, чтобы выкрутить два винта длиной 20 мм, крепящие передний защитный щит.

Оттяните передний защитный щит к задней части устройства, чтобы снять его.

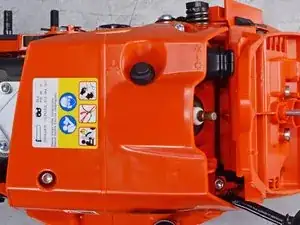

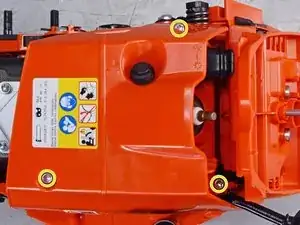

Используйте отвертку Torx T25, чтобы выкрутить три винта длиной 20 мм, крепящие кожух двигателя.

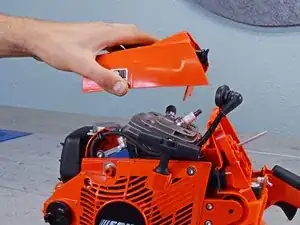

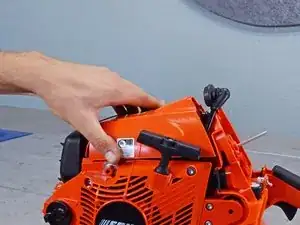

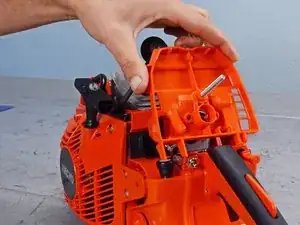

Снимите кожух двигателя, потянув его прямо с устройства.

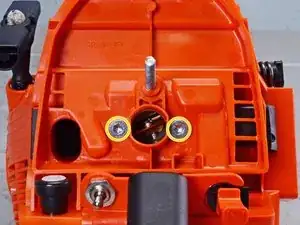

Используйте отвертку Torx T25, чтобы выкрутить два винта длиной 54 мм, крепящие крышку карбюратора.

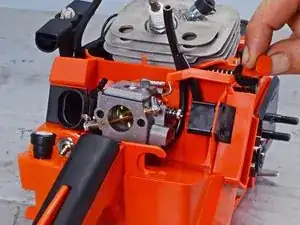

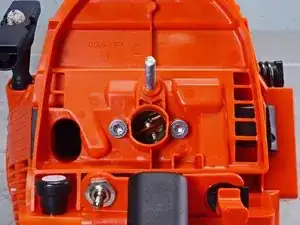

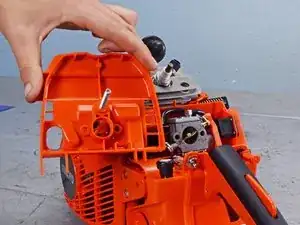

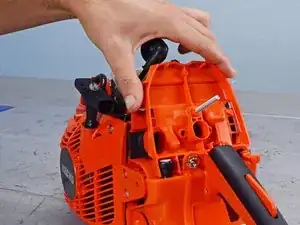

Снимите крышку карбюратора, потянув её прямо с корпуса.

Наденьте защитные очки перед выполнением этого шага, чтобы избежать попадания топлива в глаза.

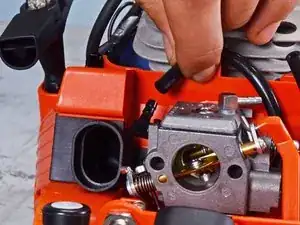

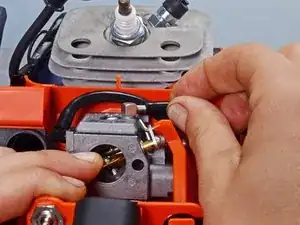

Пальцами вытащите правый топливопровод из карбюратора.

Повторите ту же процедуру для левого топливопровода.

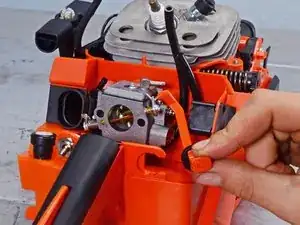

Проденьте рычаг воздушной заслонки через его крепление, чтобы отделить его от рамы.

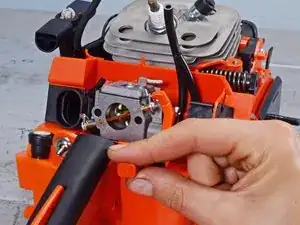

Поверните рычаг против часовой стрелки, чтобы отсоединить его пластиковый зажим от карбюратора.

Снимите рычаг воздушной заслонки.

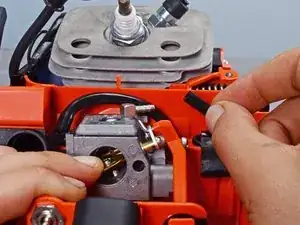

Поднимите карбюратор из его корпуса.

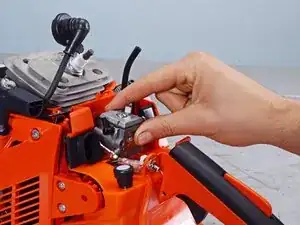

Поверните карбюратор против часовой стрелки, чтобы отсоединить металлический зажим тяги дроссельной заслонки.

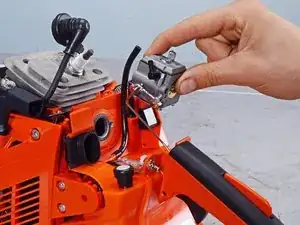

Снимите карбюратор.
