Замена наконечника свечи зажигания для бензопилы Echo Chain Saw CS590 2019 года

Перед началом ремонта убедитесь, что выключатель зажигания находится в положении «выключено».

Перед продолжением работы убедитесь, что бензопила остыла.

Открутите рукой винт крышки воздушного фильтра.

Снимите крышку воздушного фильтра.

Отсоедините колпачок свечи зажигания, потянув за него рукой.

Чтобы снизить попадание загрязнений во впуск, закройте воздушную заслонку перед продолжением работы.

Снимите воздушный фильтр

При сборке очистите воздушный фильтр сжатым воздухом или аккуратно почистите щёткой перед установкой на место.

Используя отвёртку под звёздочку T25, удалите пять винтов, крепящих переднюю рукоятку к нижней и правой стороне устройства:

Четыре винта длиной 24 мм

Один винт длиной 25 мм

Отодвиньте рукоятку назад, чтобы снять её с устройства.

Используйте гаечный ключ 13 мм, чтобы открутить две гайки, крепящие защиту шестерни.

Снимите защиту шестерни.

Сдвиньте направляющую шину назад, чтобы ослабить натяжение пильной цепи.

Отодвиньте направляющую шину от устройства, чтобы снять цепь со звёздочки муфты.

Снимите направляющую шину.

Перед продолжением работы убедитесь, что передняя защита руки находится в разблокированном положении.

Используя отвёртку под звёздочку T25, удалите два винта длиной 20 мм, крепящих переднюю защиту руки.

Отодвиньте переднюю защиту руки назад, чтобы снять её с устройства.

Снимите крышку двигателя, потянув её вертикально вверх.

Используя отвёртку под звёздочку T25, удалите четыре винта длиной 24 мм, крепящих корпус стартера.

Снимите корпус стартера.

Руками перенаправьте провод свечи зажигания из паза в крышке вентилятора.

Руками перенаправьте провод катушки зажигания из паза в крышке вентилятора.

Используя пассатижи или руки, отключите штыревой разъём катушки зажигания.

Держите разъём за основание прозрачной головки, а не за провод.

Используя отвёртку под звёздочку T25, удалите два винта длиной 20 мм, крепящих катушку зажигания.

При сборке установите щуп зазора зажигания, чтобы обеспечить расстояние 0,35 мм между катушкой и магнитом.

Снимите катушку зажигания.

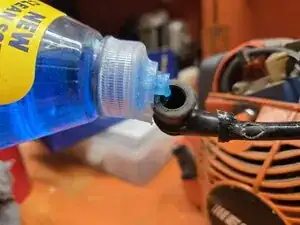

При отключении катушки зажигания от колпачка свечи зажигания рекомендуется добавить в колпачок немного жидкости для мытья посуды. Это позволит легко вытащить катушку зажигания и контакт из колпачка. Делайте это вручную, при необходимости используйте плоскогубцы.

При попытке извлечь контакт катушка зажигания может порваться. В этом случае контакт останется внутри колпачка. Извлекайте его плоскогубцами.

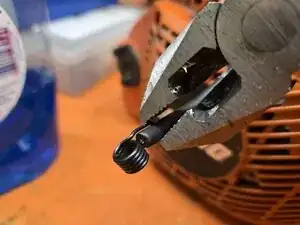

Извлеките контакт из катушки зажигания.

При необходимости замените трубку катушки зажигания на этом шаге.

Аккуратно вставьте острый конец контакта в конец катушки зажигания с помощью пары плоскогубцев.

Вставьте соединение катушки зажигания и контакта обратно в колпачок свечи зажигания. Нанесите одну или две капли жидкости для мытья посуды на маленькое отверстие в колпачке, чтобы упростить процесс.

Удерживайте соединение максимально прочно при вставлении. У меня оно почти отсоединялось три раза до того, как я сделал это фото.

Перед подключением к свече зажигания очистите колпачок свечи от остатков жидкости для мытья посуды.
