Замена стартового узла бензопилы Echo CS-590 2019
Используйте это руководство, чтобы заменить стартовый узел на вашей бензопиле Echo CS-590 (2019).
Хотя снимать направляющую шину необязательно, настоятельно рекомендуется сделать это, чтобы свести к минимуму повреждение цепи и риск травмы.
Шаг 1
Перед началом ремонта убедитесь, что выключатель зажигания находится в положении «выключено».
Бензопила должна остыть до прикосновения перед продолжением.
Шаг 2
Поверните гайку крышки воздушного фильтра пальцами, чтобы ослабить её.
Шаг 3
Снимите крышку воздушного фильтра.
Шаг 4
Пальцами потяните и отсоедините высоковольтный наконечник свечи зажигания.
Шаг 5
Чтобы уменьшить попадание мусора во впуск, перед продолжением закройте заслонку (choke).
Снимите воздушный фильтр
При обратной сборке очистите воздушный фильтр сжатым воздухом или мягкой щеткой перед повторной установкой.
Шаг 6
Используйте отвертку Torx T25, чтобы удалить пять винтов, фиксирующих переднюю рукоятку к нижней и правой части корпуса:
Четыре винта длиной 24 мм
Один винт длиной 25 мм
Шаг 7
Потяните рукоятку к задней части устройства, чтобы снять её.
Шаг 8
Используйте гаечный ключ 13 мм, чтобы снять две гайки, фиксирующие защиту звездочки.
Шаг 9
Снимите защиту звездочки.
Шаг 10
Толкните направляющую шину назад, чтобы создать ослабление цепи.
Оттяните направляющую шину от корпуса, чтобы отделить цепь от сцепного барабана.
Снимите направляющую шину.
Шаг 11
Перед продолжением убедитесь, что передний предохранительный щиток находится в разблокированном положении.
Используйте отвертку Torx T25, чтобы удалить два винта длиной 20 мм, фиксирующих передний предохранительный щиток.
Шаг 12
Потяните передний предохранительный щиток к задней части устройства, чтобы снять его.
Шаг 13

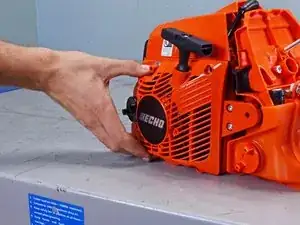

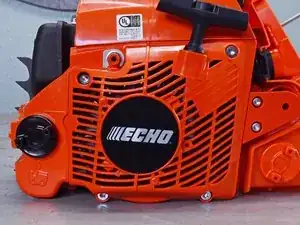

Используйте отвертку Torx T25, чтобы удалить четыре винта длиной 24 мм, фиксирующих корпус стартера.
Шаг 14

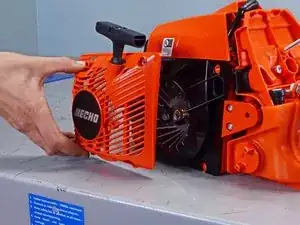

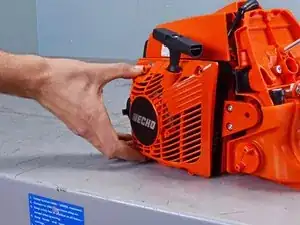

Снимите крышку стартера, потянув её прямо от корпуса.
Шаг 15

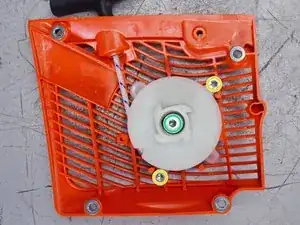

Используйте отвертку Torx T25, чтобы удалить три винта, фиксирующие пластину стартера:
Два винта длиной 15 мм
Один винт длиной 14 мм
Шаг 16
Будьте очень осторожны на этом этапе, в возвратной пружине большое натяжение. Если вы снимете пластину стартера слишком быстро, пружина может размотаться.

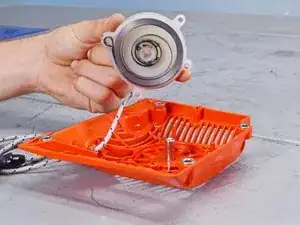

Осторожно поднимите пластину стартера прямо из её гнезда и снимите её.
Шаг 17

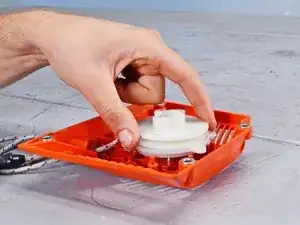

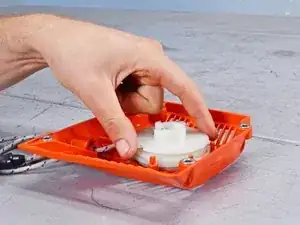

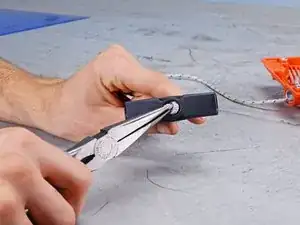

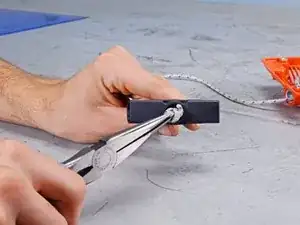

Плоскогубцами или пальцами вытащите узел затяжки верёвки из верхней части рукоятки стартера.
Развяжите узел и снимите рукоятку.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
