Замена ходового клапана насоса Bush

Проверьте работу насоса, сделав 40 качков.

Эффективный насос должен вернуть не менее 10 литров.

Снимите два штифта, соединяющих ручку со скользящим узлом.

Оттяните две рычажные тяги от скользящего узла.

Поднимите два штифта, крепящих раму насоса к головке и ручке, вверх и снимите их с рамы насоса.

На протяжении этого шага убедитесь, что Вы поддерживаете ручку и головку по крайней мере тремя руками.

Выньте ось подшипника из головки.

Осмотрите ось подшипника и головку на предмет износа или повреждений.

Снимите головку и ручку и поместите их на чистую поверхность, чтобы избежать загрязнения.

Уверенно поднимите основной ползун подъемника двумя руками.

Будьте осторожны, чтобы не уронить основной элемент подъемника, так как это может повредить цилиндр насоса.

Используйте трубный ключ, чтобы полностью ослабить надземную подающую трубу.

Поднимите ползун и основную подающую трубу.

Наденьте зажим на насосный шток и надежно затяните его на штоке.

Осторожно опустите основную подающую трубу и ползун, чтобы они оперлись на зажим штока.

Ослабьте и снимите контргайку штока и гайку штока на верхней части ползуна.

Снимите основной ползун подающей трубы и проверьте его на износ и повреждения.

Поместите ползун в санитарное место, чтобы избежать загрязнения.

Снимите надземную подающую трубу.

Плотно вкрутите Т-ручку на насосный шток.

Если Вы заменяете надземную подающую трубу, оставьте Т-ручку прикрученной до момента установки запасной детали.

Используйте трубный ключ, чтобы ослабить и снять носик насоса.

Проверьте носик на предмет засоров или возможных загрязнений.

Поместите носик на чистую поверхность, чтобы избежать загрязнения.

Разместите один ключ наверху одного из болтов подающей плиты насоса.

Другой ключ поместите вокруг нижней части болта.

Разведите ключи в стороны, чтобы ослабить болт.

Повторите эту процедуру для остальных трёх болтов.

Снимите четыре гайки и болта, крепящие подающую плиту насоса, и поместите их в санитарную ёмкость, например в ведро.

Поверните плиту насоса на 45 градусов. Это обеспечит более удобный захват при подъёме плиты.

Надежно поднимите Т-ручку на несколько дюймов.

Пока двое поддерживают Т-ручку, снимите зажим насосного штока.

Осторожно опустите Т-ручку до тех пор, пока насосный шток не начнёт держаться самостоятельно.

В этом конкретном случае используется тренога с полиспастом для подъёма основной подающей трубы. Также можно использовать С-ключи для подъёма основной подающей трубы.

Надежно зажмите и затяните подъемник трубы на основной подающей трубе под выходом носика.

Не допуская проскальзывания каната, используйте полиспаст, чтобы поднять основную подающую трубу до тех пор, пока подъемник трубы не достигнет полиспаста.

Когда основная колонна достигнет блок‑тали, затяните базовый зажим у основания колонны.

Зафиксируйте базовый зажим к опорной раме с помощью болта.

Обычно одного болта достаточно, чтобы удержать базовый зажим на месте, но при желании можно установить дополнительный болт для большей фиксации.

Поддерживая верхнюю часть трубы, осторожно сдвиньте захват‑лифтер с трубы.

Опускайте захват‑лифтер, создавая натяжение к земле, чтобы верёвки не запутались в блок‑тали.

Прикрепите и затяните захват‑лифтер к основной колонне как можно ближе к нижней части.

После затяжки захвата‑лифтера создайте натяжение на верёвке.

Держа натяжение на верёвке для поддержки колонны, ослабьте базовый зажим.

Используйте верёвку, чтобы поднять основную колонну настолько, насколько удобно.

Следите, чтобы верёвка находилась внутри периметра треноги, чтобы предотвратить её опрокидывание.

Наблюдайте за верхней частью треноги, чтобы совместить основную колонну с опорным пазом.

Снимите зажим с основной колонны и повторяйте шаги 23–25, пока не обнажится первый фланец.

Когда первый фланец обнажится, затяните базовый зажим ниже фланца.

Снимите захват‑лифтер с основной колонны и закрепите его на треноге, чтобы он не мешал.

Держите трубный ключ на несколько дюймов выше фланца в этом шаге.

С помощью трубного ключа открутите первый участок основной колонны от соединения.

Установите защитный экран над фланцем, чтобы предотвратить разбрызгивание воды при разъединении соединения.

С помощью трубного ключа ослабьте основную колонну до тех пор, пока вода не начнёт брызгать в защитный экран.

Не ослабляйте дальше, пока поток воды не прекратится.

Снимите защитный экран и завершите ослабление основной колонны.

Снимите первый участок основной колонны, подняв его вертикально вверх, поддерживая верхнюю часть участка и удерживая трубу в опорном пазу на вершине треноги.

Прикрепите и затяните зажим для штанги на несколько дюймов ниже первого соединения насосной штанги.

Используя два разводных ключа, открутите насосную штангу от оставшейся части.

После разъединения соединения осторожно опустите основную колонну на землю.

Осторожно опустите основную колонну в горизонтальном положении и поместите её в санитарное место, желательно выше уровня земли, чтобы избежать загрязнения.

Снимите Т‑образную ручку с отсоединённой насосной штанги.

Прикрепите Т‑образную ручку к оставшейся насосной штанге.

Снимите зажим для штанги и повторяйте шаги 29–35, пока основная колонна полностью не будет снята или пока не будет достигнут повреждённый участок.

Убедитесь, что цилиндр не касается земли, чтобы избежать загрязнения.

Используя два трубных ключа, открутите цилиндр от основной колонны.

Медленно снимите цилиндр с штока насоса, оголив обратный клапан и впускной клапан.

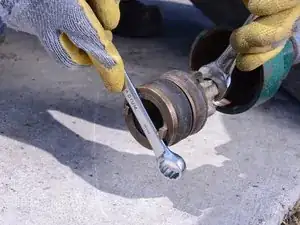

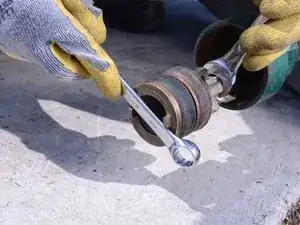

Вставьте ключ в прорези, расположенные в нижней части обратного клапана.

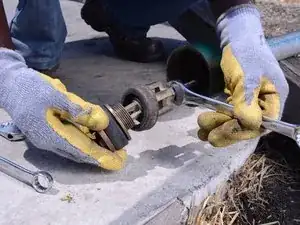

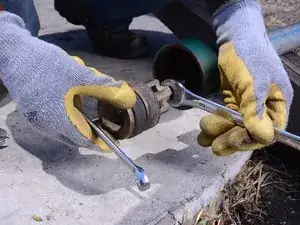

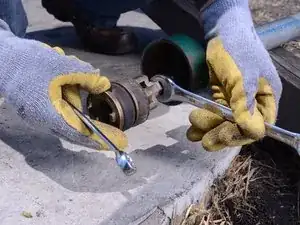

Используя другой ключ в качестве рычага, открутите клапан со штока насоса.

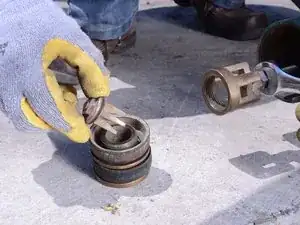

Открутите клапан со штока насоса.

Будьте осторожны — не оставляйте детали клапана на полу.

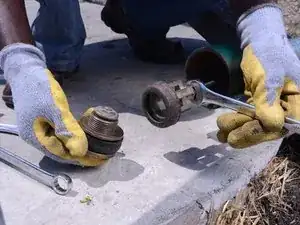

Осмотрите элементы клапана на предмет износа и повреждений.

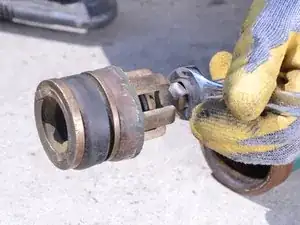

Снимите седло клапана для проверки на наличие признаков износа.

Обязательно запомните порядок и направление компонентов для последующей сборки. Это важно, так как насос не будет работать при неправильной установке клапана.
