Замена триггера Ryobi P235

Электрические инструменты

Используйте это руководство для замены узла триггера в вашем ударном драйвере Ryobi P235, если питание не поступает к мотору при использовании полностью заряженной батареи.

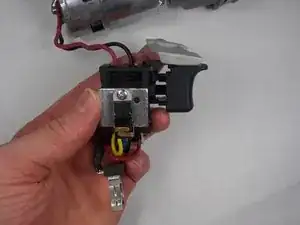

Узел триггера регулирует, сколько энергии поступает к мотору и в каком направлении вращается мотор.

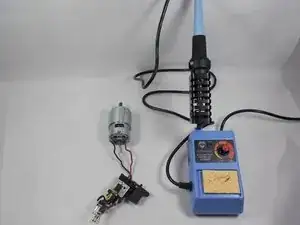

Когда вы дойдете до шагов 7 и 8, провода припаяны к мотору, поэтому потребуется использовать паяльник для их отсоединения от старого узла триггера и повторного подключения к новому.

Шаг 1

Одновременно нажмите обе кнопки на батарее.

Они расположены под зеленым корпусом и находятся посередине с обеих сторон батареи.

Шаг 2

Оттяните батарею от корпуса сверла, удерживая обе кнопки нажатыми.

Шаг 3

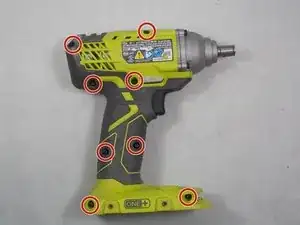

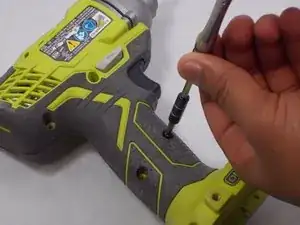

Используйте отвертку Phillips #2, чтобы удалить восемь винтов длиной 16 мм, которые крепят корпус.

Шаг 4

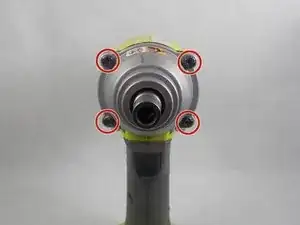

Используйте отвертку Torx T20 для удаления четырех винтов длиной 25.4 мм, крепящих переднюю часть корпуса.

Шаг 5

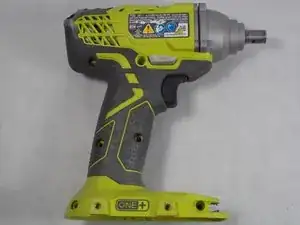

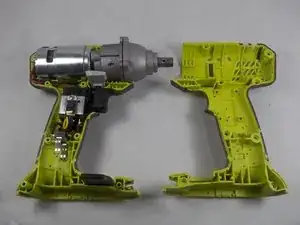

Откройте корпус так, чтобы этикетка с данными была направлена вверх.

Шаг 6

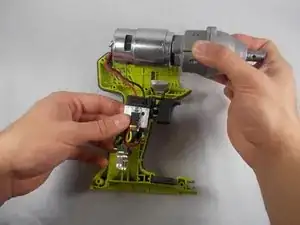

Поднимите механизм триггера и другие внутренние компоненты из корпуса.

Шаг 7

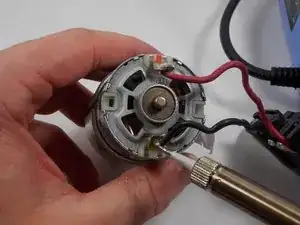

Используйте паяльник, чтобы удалить черный и красный провода, соединяющие узел триггера с мотором.

Используйте паяльник, чтобы подключить новый узел триггера к мотору.

Убедитесь, что красный провод подключен к контакту с красной пометкой.

Заключение

Для сборки устройства следуйте этим

Перевод руководства с ifixit.com
