Замена механического уплотнения насоса Wacker PT3A 2012
Это руководство показывает, как снять и заменить механическое уплотнение для насоса Wacker PT3A 2012 года.
Примечание: Существуют несколько версий этого устройства, и каждая использует другой дизайн механического уплотнения, несовместимый с другими. Свяжитесь с Wacker Neuson, указав серийный номер устройства, и они подтвердят, какое механическое уплотнение необходимо для данного устройства.
Шаг 1
Перед началом убедитесь, что устройство выключено и двигатель холодный на ощупь.
Возьмите пластиковый корпус на конце провода свечи зажигания.
Резко потяните, чтобы отсоединить провод от свечи зажигания.
Шаг 2
Используйте прилагаемый ключ, чтобы ослабить четыре черные ручки, фиксирующие крышку корпуса насоса.
Если ключ отсутствует, вставьте стержень отвертки через ручку и поверните, чтобы ослабить ручки.
Шаг 3
Сдвиньте крышку корпуса насоса из корпуса и снимите её.
Шаг 4
Используйте головку на 10 мм и гаечный ключ, чтобы снять три болта, фиксирующие ручной стартер.
Шаг 5
Снимите ручной стартер с двигателя.
Шаг 6
Проденьте крупную отвертку через прорези в крышке стартера и подпереть отвертку деревянным бруском, чтобы предотвратить проворачивание привода по часовой стрелке.
Шаг 7
Используйте головку на 19 мм, удлинитель и гаечный ключ, чтобы ослабить рабочее колесо от привода.
Шаг 8
Снимите рабочее колесо с привода.
Шаг 9

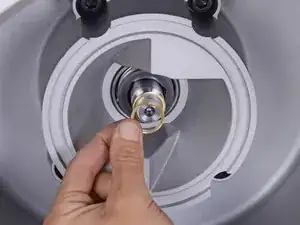

Снимите две шайбы с привода.
Замените эти шайбы, если они выглядят изношенными.
Шаг 10

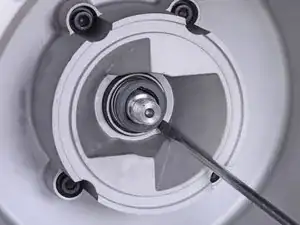

Используйте плоскую отвертку, чтобы поддеть и ослабить механическое уплотнение в его посадочном месте.

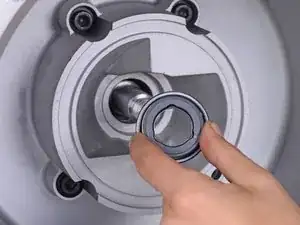

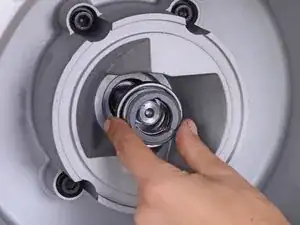

Снимите механическое уплотнение.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
