Замена переключателя курка Makita BTD142

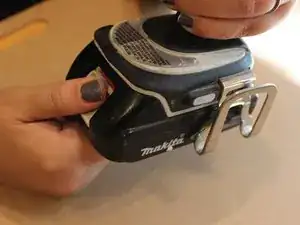

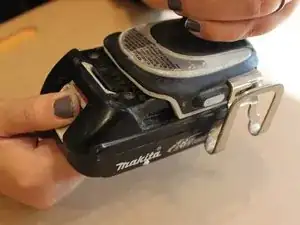

Нажмите кнопку на передней стороне аккумулятора и сдвиньте аккумулятор вперед.

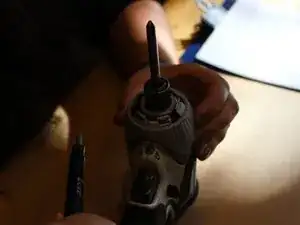

Снимите резиновый буфер с крышки корпуса молотка на передней части ударного драйвера. Удерживая задний край буфера, вытяните его вперед за конец ударного драйвера.

При замене буфера убедитесь, что зажимы на внутренней стороне буфера совмещены с четырьмя пазами на крышке корпуса молотка.

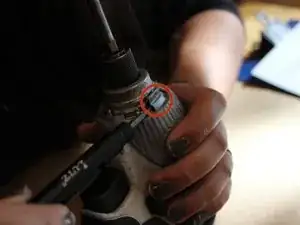

Крышка корпуса молотка имеет два больших зажима, которые входят в пазы вокруг передней части корпуса молотка. Используя рычажный инструмент или отвертку с плоским лезвием, аккуратно подденьте каждый зажим из паза, потянув при этом вперед за крышку. После освобождения обоих зажимов крышка должна легко сняться с передней части корпуса молотка.

Открутите два идентичных винта с крестовой головкой на задней крышке.

Оттяните крышку назад, чтобы снять ее.

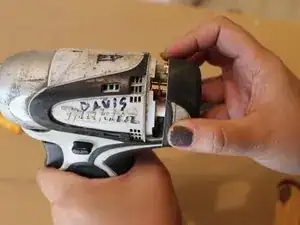

Поверните ударный драйвер так, чтобы его правая сторона смотрела вверх. Удалите восемь идентичных винтов с крестовой головкой, которые удерживают обе стороны корпуса вместе.

Аккуратно потяните вверх за боковую сторону корпуса. Используйте рычажный инструмент или отвертку с плоским лезвием, чтобы отделить две стороны корпуса. Убедитесь, что желтый терминал аккумулятора остается на месте в своем отсеке на нижней части корпуса.

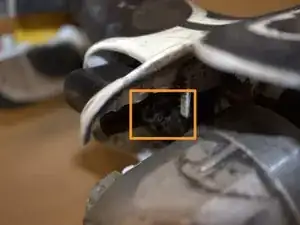

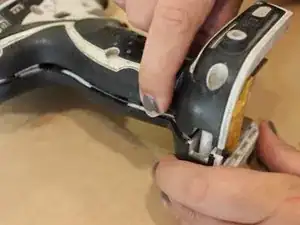

Когда корпус почти открыт, рычаг переключения вперед/назад застрянет на круглой лапке в верхней части переключателя курка. Аккуратно поднимите курок, потянув корпус вверх и назад к задней части ударного драйвера, что позволит ему освободиться.

При сборке ударного драйвера убедитесь, что круглая лапка переключателя находится в пазе на рычаге переключения вперед/назад.

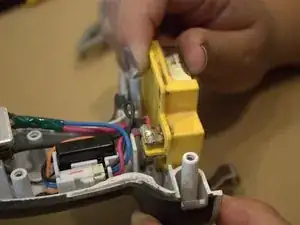

Вытяните желтый терминал аккумулятора из корпуса.

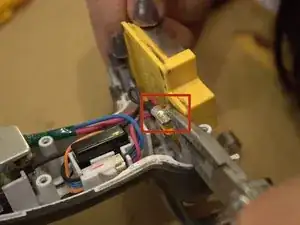

Используя тонкие плоскогубцы, аккуратно снимите клеммы с положительного и отрицательного проводов на терминале аккумулятора.

Клемма с красным проводом подключена к положительному проводу. Клемма с черным проводом подключена к отрицательному проводу.

Обратите внимание на ориентацию клемм и проводов, подключенных к ним. При сборке ударного драйвера убедитесь, что провода проходят так же. Клеммы должны располагаться с проводами вперед.

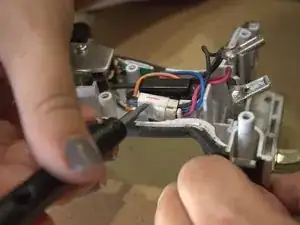

Провода переключателя курка подключены к цепи освещения с помощью маленького разъема. Аккуратно подденьте разъем, чтобы извлечь его из корпуса.

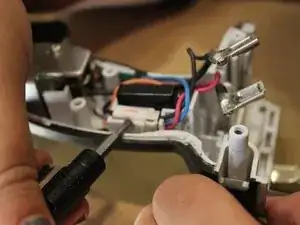

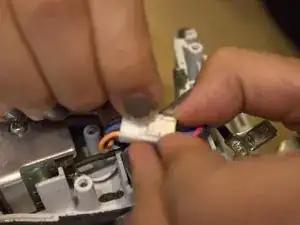

На задней стороне разъема есть маленькая лапка. Нажмите на лапку вниз и разведите две стороны разъема. Помните, что нужно держать разъем за пластик, а не за провода.

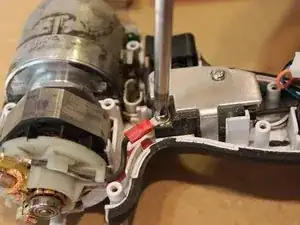

Открутите винт с крестовой головкой, соединяющий клемму черного провода с переключателем курка.

Поднимите переключатель курка, повернув его так, чтобы курок смотрел вверх.

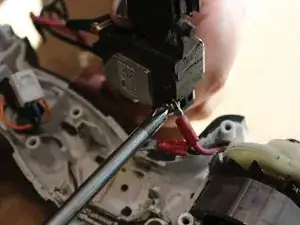

Открутите винт с крестовой головкой, соединяющий клемму красного провода с переключателем курка.

Поднимите переключатель курка вверх и извлеките его из корпуса.
